圖紙介紹:15萬左右12米×10米左右一層別墅平房戶型圖及設計圖,造價低,占地106平米左右,非常適合建給父母做養老別墅。自己有空多回家看看,陪陪他們。這樣的家庭才美好!
占地面積:11.76m*10.06m,106平方米左右;
建筑層高:一層;
建筑高度:6.225米(含屋頂);
設計功能:客廳、餐廳、廚房、主臥(帶衛生間)、臥室×2、衛生間×;
圖紙目錄:

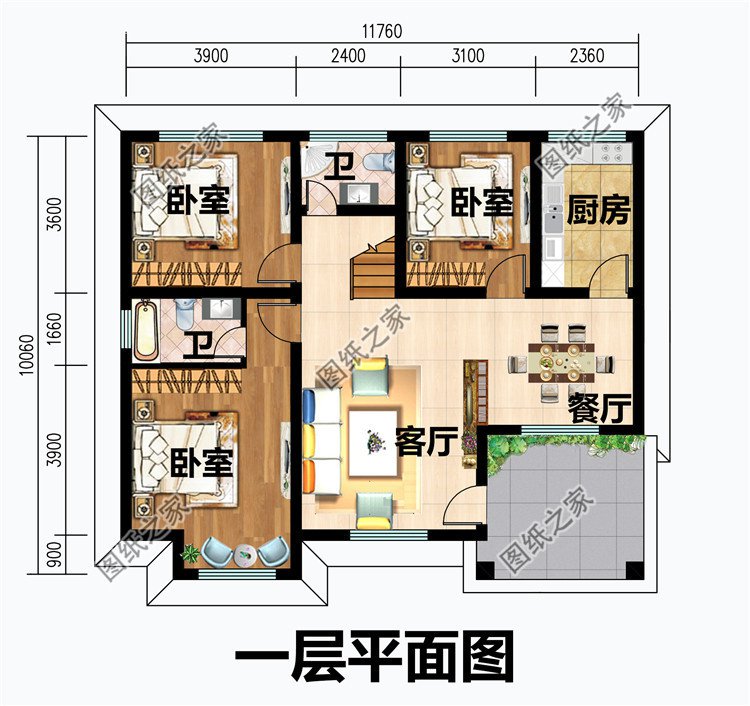

建 筑 圖:建筑施工總說明、建筑構造設計說明、一層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、節點大樣圖、門窗大樣圖、門窗表;
結 構 圖:結構設計總說明、大樣圖、基礎平面布置圖、一層頂梁結構平面圖、屋頂梁結構平面圖、一層頂結構平面圖、頂層結構平面圖;
給排水圖:給排水設計總說明、一層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖;
電 氣 圖:電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、一層照明平面圖、一層插座平面圖、一層弱電平面圖、基礎接地平面圖;

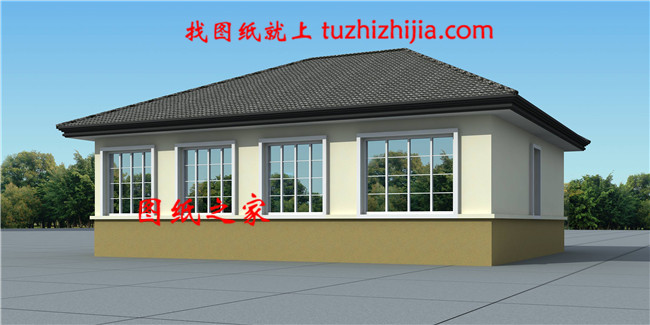

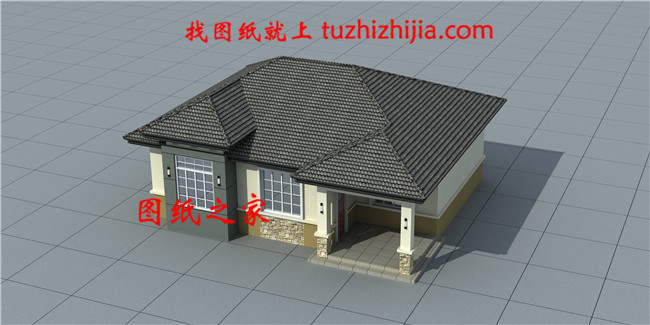

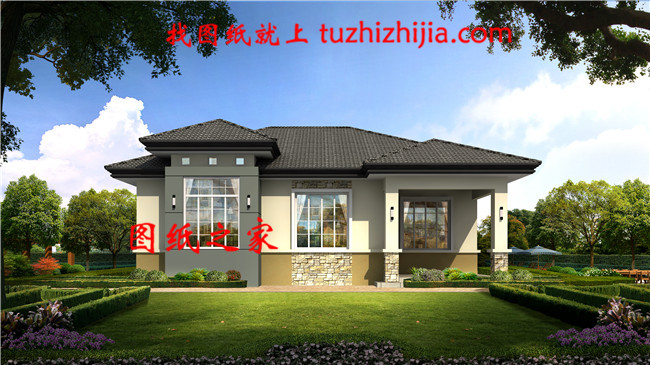

本套方案包含全套A3設計圖+彩色效果圖。
