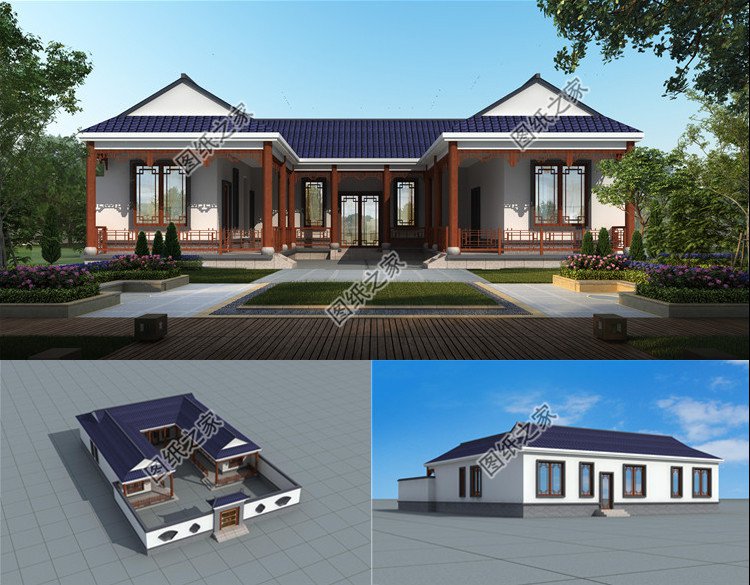

圖紙介紹：農村中式一層三合院自建房設計圖，帶庭院，妙搭中式庭院，頤養天年，設計師以客廳為中心點，并在兩側布置了臥室。客廳南北通透，室內空間較為開朗開闊，并且在靠近窗邊的位置，預留了連廊，方便家里的老人曬太陽。廂房中，共布置了兩間臥室，可供親人留宿。立面上選用了中式傳統建筑的白墻黛瓦風格，屋頂則沿用了硬山頂設計，有利于防風防火的同時，亦保持著精美的建筑之風。
占地面積：16.76m*18.8m，222平方米左右（含連廊）；
建筑層高：一層；
建筑高度：6.36米（含屋頂）；
設計功能：

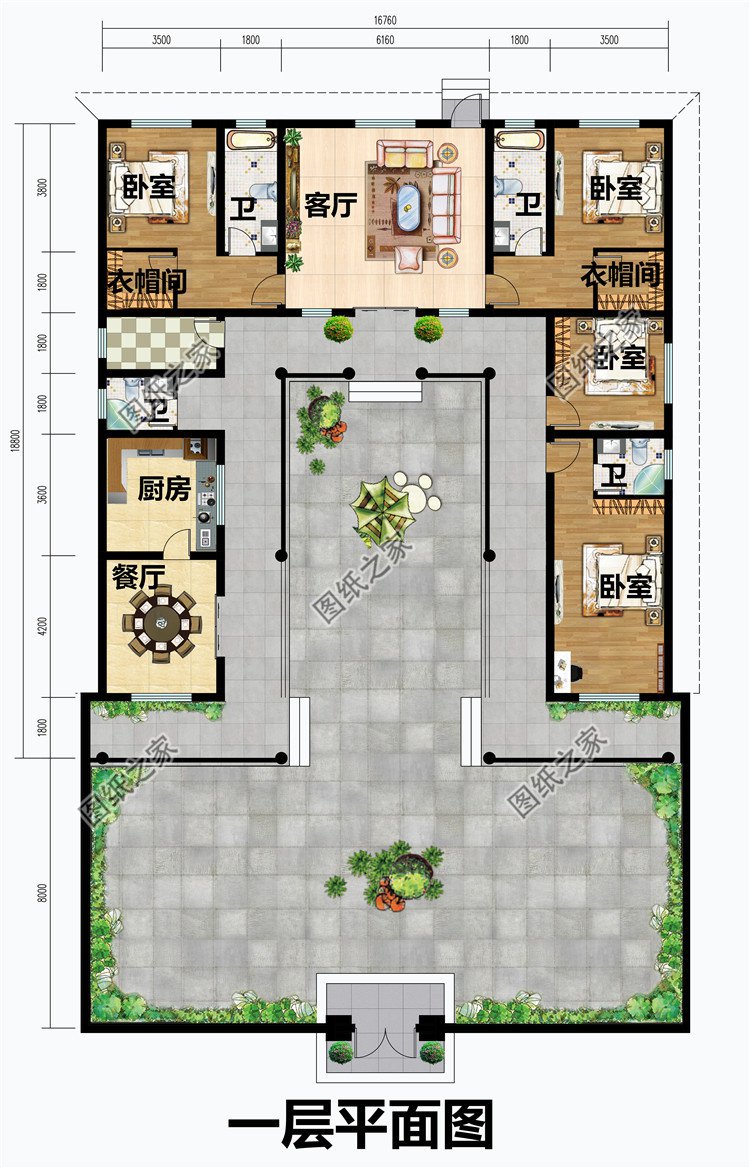

一層戶型：客廳、廚房、餐廳、臥室（帶衛生間和衣帽間）X2、臥室（帶衛生間和書房）、臥室、雜物間、衛生間；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、、屋頂梁結構平面圖、一層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、一層插座平面圖、一層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
