圖紙介紹:農村七字形獨棟一層別墅設計圖,設計感十足,灰色的坡屋頂搭配兩個老虎窗,顯得特別靈動。雖只有一層,但是功能設施還是很齊全的,別墅設有四個臥室,廚房和餐廳在前面,三個獨立衛生間,滿足大家庭使用,更便于收拾衛生更潔凈,很溫馨的一個家。
占地面積:17m*19m,274.51平方米;
建筑層高:一層;
建筑高度:6.56米(含屋頂);
設計功能:

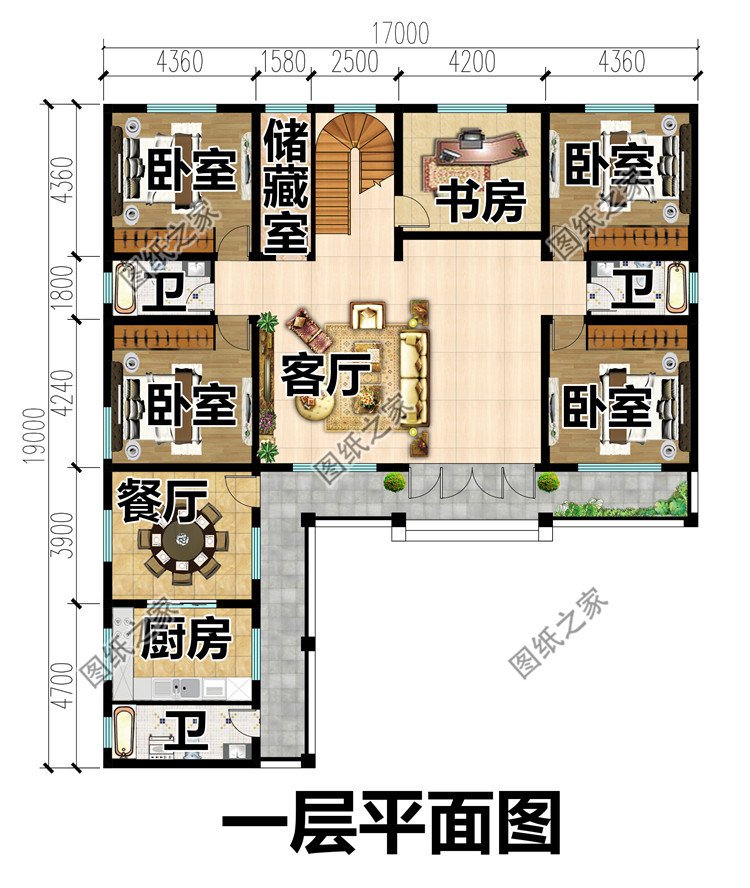

一層戶型:客廳、神龕、廚房、餐廳、書房、臥室x4、衛生間x3、儲藏間;
圖紙目錄:
建 筑 圖:建筑設計說明、一層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等;
結 構 圖:結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、、屋頂梁結構平面圖、一層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等;
給排水圖:給排水設計說明、一層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等;
電 氣 圖:電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、一層插座平面圖、一層弱電平面圖、接地平面圖、屋頂防雷平面圖等;
本套方案包含全套A3設計圖+彩色效果圖。
