圖紙介紹：100平方米二層古典中式小別墅設計圖紙，復式結構，正面設計簡潔大方，中式的飄出屋檐，讓人即使是在最美的下雨天，也有可以躲雨的屋檐。多窗戶設計，不僅為整體外觀加分，也保證了室內采光和居住的舒適度，在眾多鄉村歐式中讓人眼前一亮。布局以實用為主，設有五間臥室，均帶有采光通風窗，居住舒適度無需擔心，足夠一般人口家庭使用
占地面積：10.8m*8.8m，99平方米左右；
建筑層高：二層；
建筑高度：9.69米（含屋頂）；
設計功能：

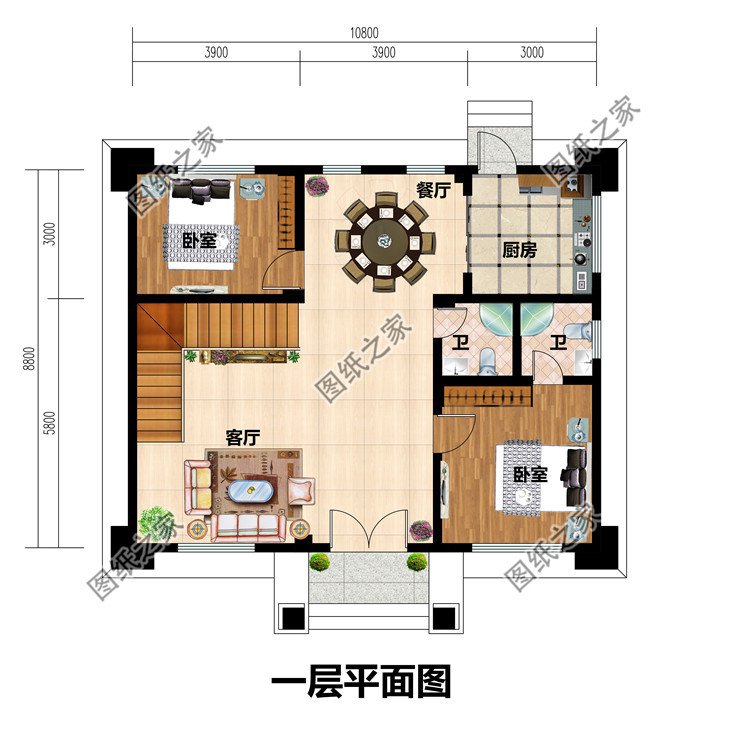

一層戶型：客廳、廚房、餐廳、臥室（帶衛生間）、臥室、衛生間；

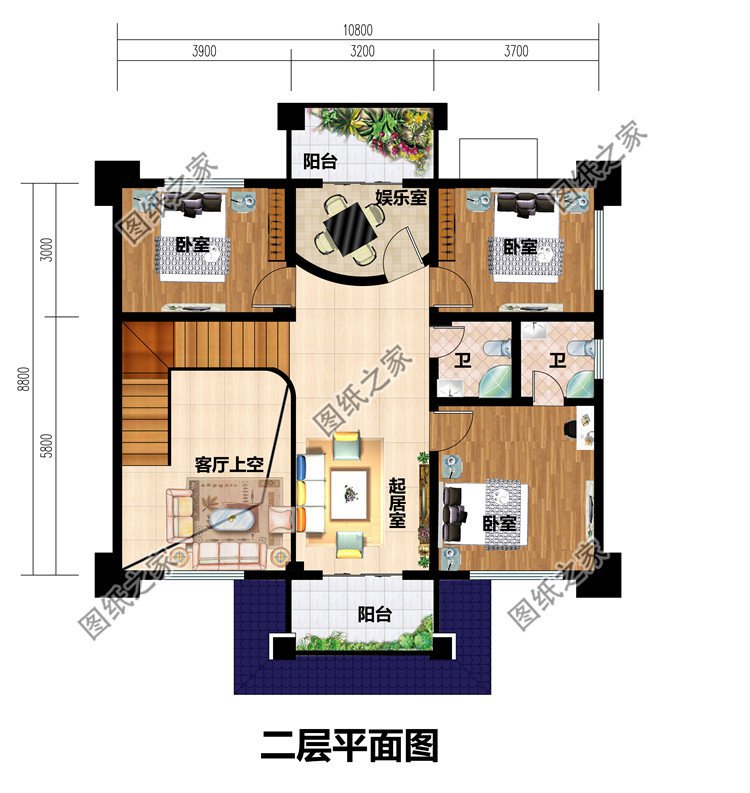

二層戶型：客廳上空、起居室、臥室（帶衛生間）、臥室x2、衛生間、陽臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、、屋頂梁結構平面圖、二層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
