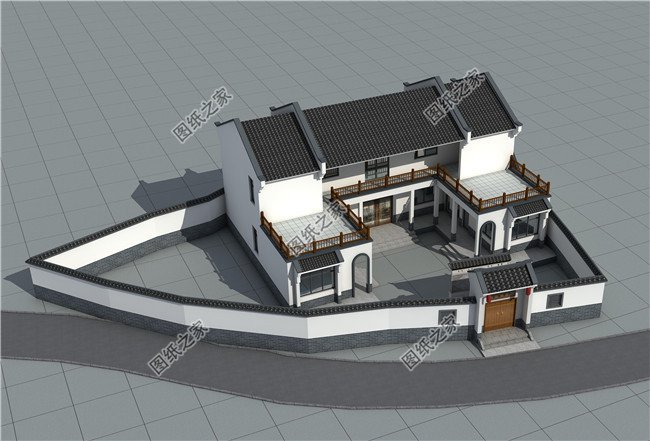

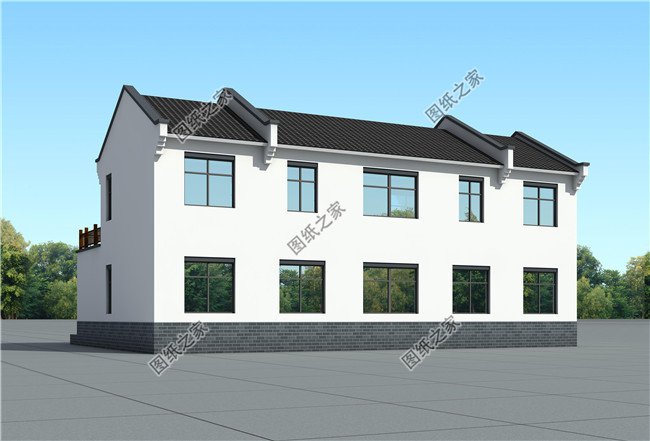

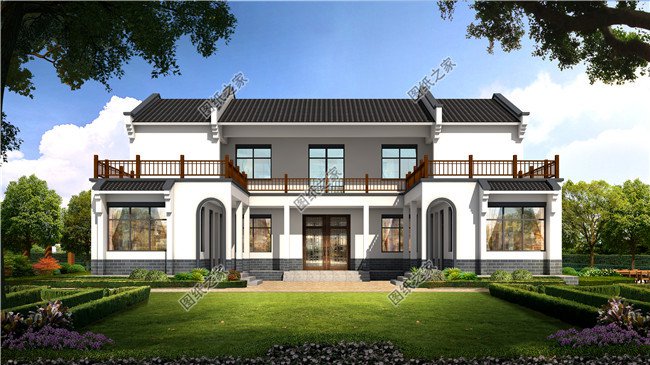

圖紙介紹：私人二層中式四合院別墅建筑設計圖，新農村經濟實用戶型，黑白兩種色調搭配，簡約中透露著古老的文化韻味，室內布局簡單實用，滿足日常生活需求，二樓露臺木質圍欄的設計，起到很好的裝飾作用。
占地面積：17.76m*11.76m，145平方米左右；
建筑層高：二層；
建筑高度：9.69米（含屋頂）；
設計功能：

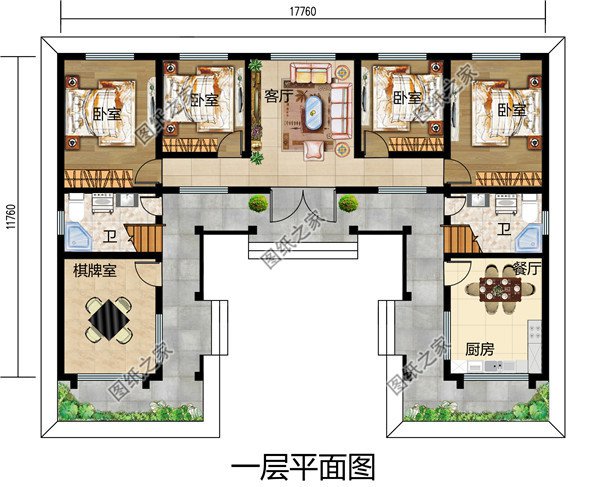

一層戶型：堂屋、廚房、餐廳、娛樂室、臥室x4、衛生間x2；

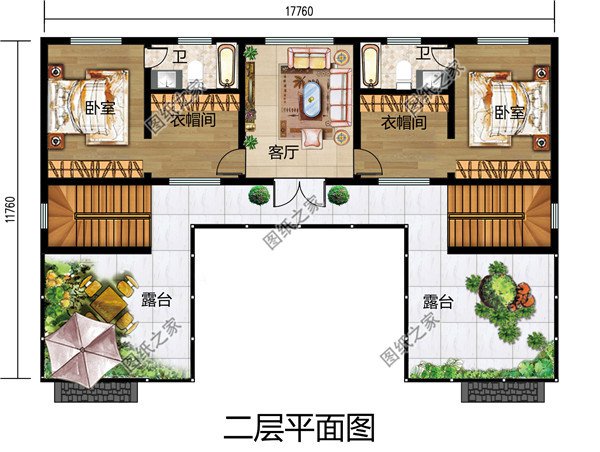

二層戶型：客廳、臥室（帶衣帽間衛生間）x2、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
