圖紙介紹：2019新款中式二層四合院住宅設計圖，帶露臺設計，這套農村二層別墅的造型上結合經典的四合院的元素讓別墅不僅展現出了現代建筑設計的靈動，還保留了傳統建筑設計的風韻。別墅的立面用色以灰色，白色，木色為主，保留了傳統建筑較為素雅的整體感官。
占地面積：18.20m*18.20m，223平方米左右；
建筑層高：二層；
建筑高度：9.31米（含屋頂）；
設計功能：

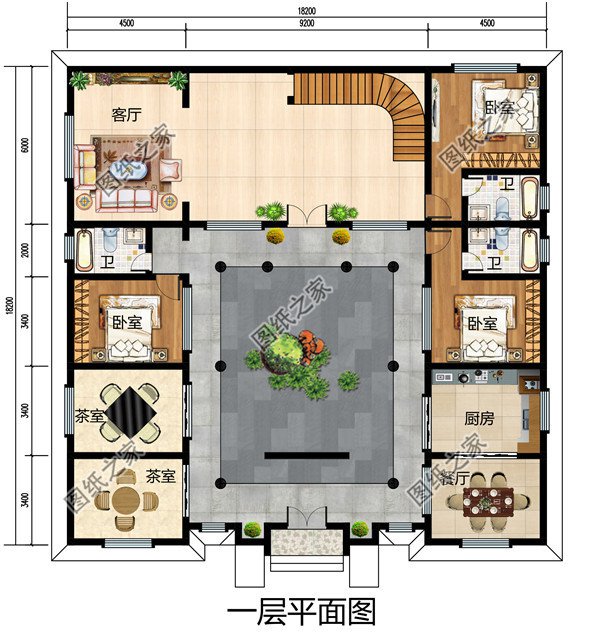

一層戶型：客廳、餐廳、廚房 、臥室套間x2、臥室、茶室x2、衛生間；

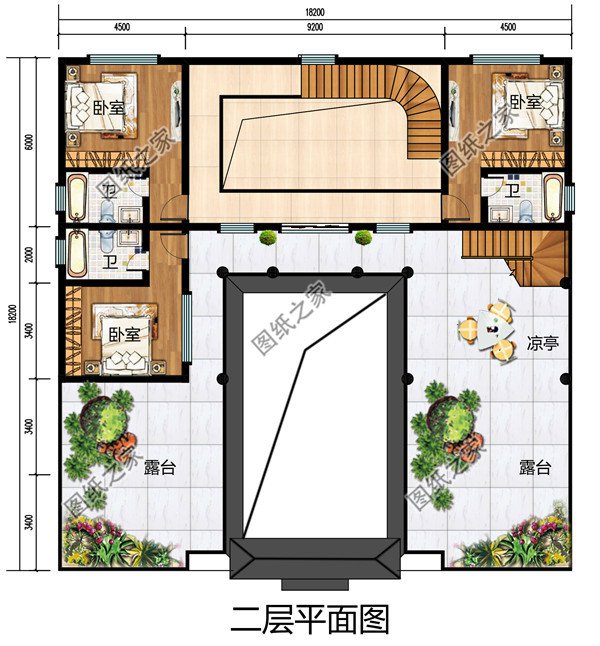

二層戶型：臥室套間x3、露臺x2、涼亭；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、、屋頂梁結構平面圖、二層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
