圖紙介紹:本方案為農村15萬元二層小樓圖,經濟實用型,外觀小巧精致,配色協調,戶型南北通透,經典、實用,總建筑面積雖然只有200多平,單每個房間的大小都經過精心計算,確保客廳、餐廳、臥室、廚房都很寬敞,本方案外觀漂亮、內在實用均可兼得,是設計師比較推薦的小戶型方案。
占地面積:9.34m*11.24m,105平方米左右;
建筑層高:二層;
建筑高度:8.1米(含屋頂);
設計功能:

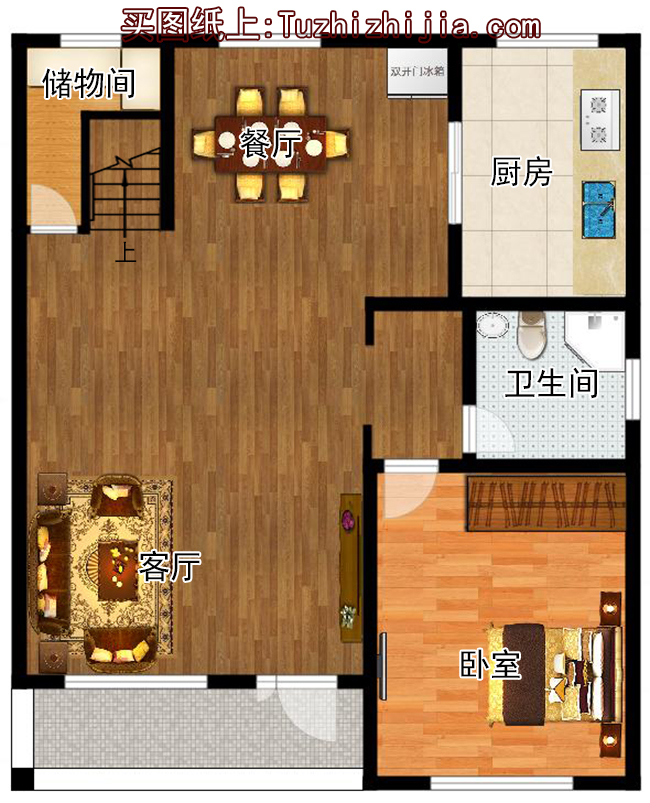

一層戶型:客廳、餐廳、廚房、衛生間、臥室、儲物間;

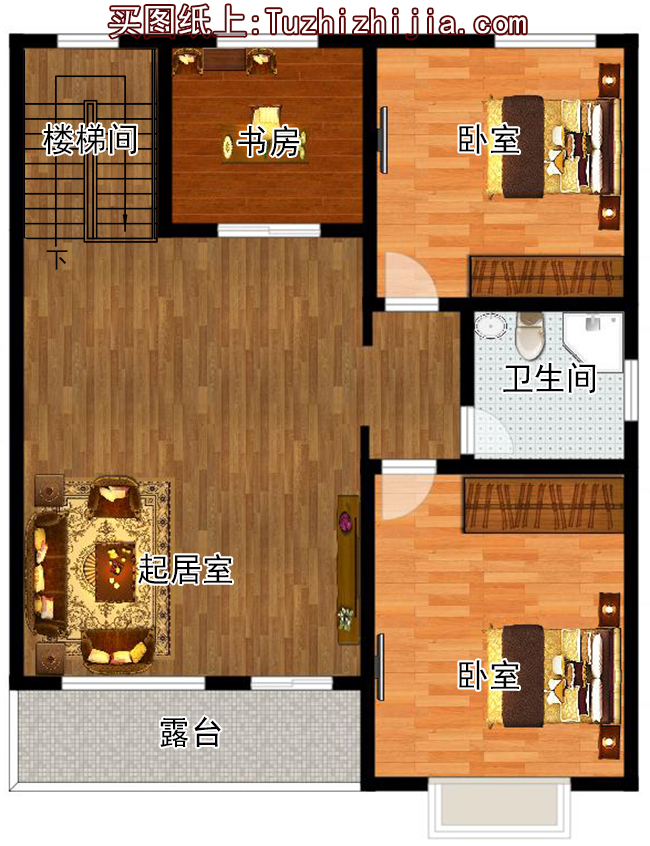

二層戶型:客廳、臥室x2、書房、衛生間;
圖紙目錄:
建筑圖:建筑圖目錄、建筑設計說明、工程做法表、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗表等;
結構圖:結構圖目錄、結構設計說明、基礎平面布置圖、一層梁結構平面圖、頂層梁結構平面圖、一層板結構平面圖、頂層板結構設計圖、樓梯配筋大樣圖、坡屋面構造詳圖、節點大樣圖等;
給排水圖:給排水圖目錄、給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、給排水系統圖等;
電氣圖:電氣圖目錄、電氣設計說明、配電箱系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等;

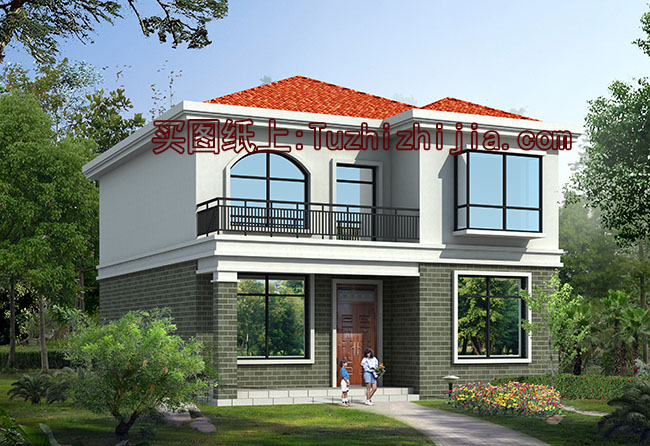

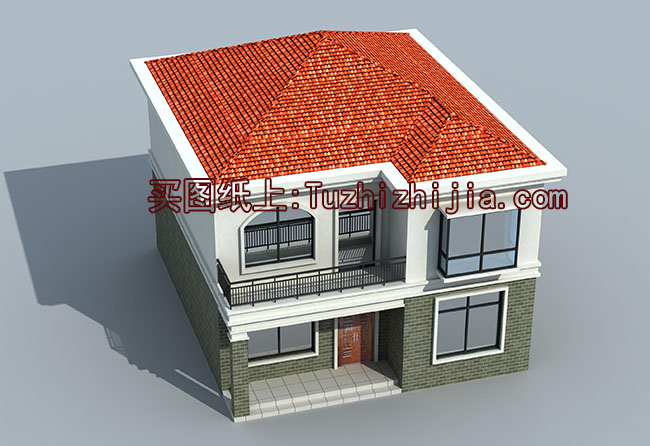

本套方案為A3設計圖+彩色效果圖。
