占地尺寸：面寬14米x進深8.6米
占地面積：121.9平方
建筑總面積/總層高：224.2平米（不含入戶平臺、陽臺、露臺）/總高8.4米，屋檐口高6.4米
施工圖(建施圖、結施圖、水電圖）共38張，效果圖7張。
建施圖指（建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、門窗、節點詳圖等）11張
結施圖指（結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構有關的圖紙）9張
水施圖指（水路說明、給水系統、排水系統、給排水詳細布置等）7張
電施圖指（電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等）11張
平面功能介紹：

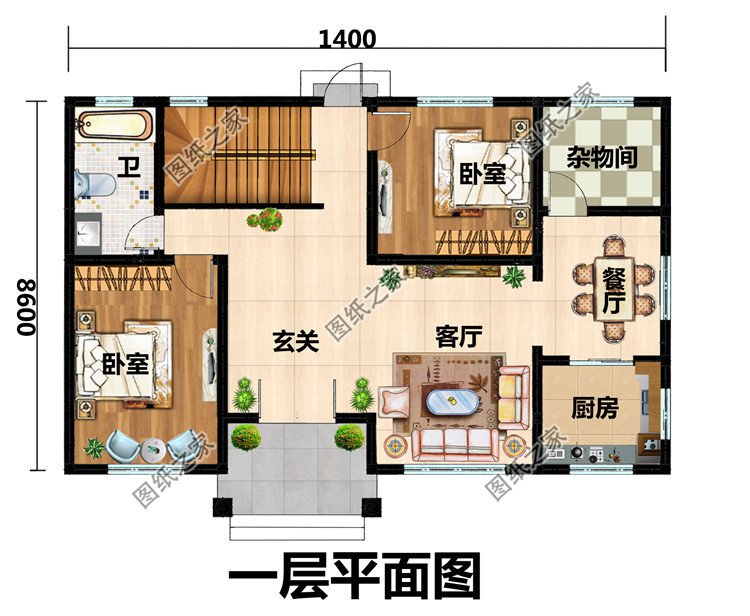

一層：兩室兩廳一廚一衛一樓梯一堂廳（玄關）
門廊（7.35㎡）進門前面中間玄關左（堂廳）（19.2㎡）右客廳（20.1㎡），進門前面左邊臥室（17.6㎡），客廳右邊廚房餐廳（7.7/10.5㎡）右邊后面儲物間（7.7㎡），后面中間左樓梯/右臥室（12.5㎡/14.4㎡），左邊后面衛生間（7.8㎡）以上均為單空間建筑面積。

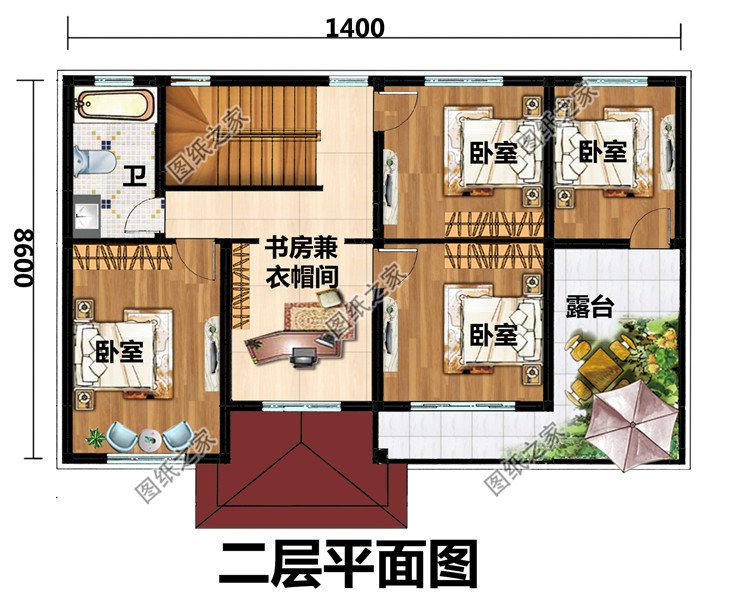

二層：四室一書房一樓梯一陽臺一露臺
前面中間上書房（12.95㎡）客廳上臥室一（14.4㎡）臥室一前面陽臺（4.63㎡），前面左邊臥室（17.6㎡），右邊前面露臺（24.7㎡）右邊后面臥室二（11.1㎡），后面中間左樓梯/右臥室（12.5㎡/14.4㎡），過道（12.5㎡/14.4㎡），左邊后面衛生間（6㎡）以上均為單空間建筑面積。
閣樓上全架空族做儲物。
