江西周先生如今已是不惑之年，出外拼搏多年，如今在城市里也買了房。但在茫茫都市中，卻始終沒有“家”的感覺！ 奔波其中，自己仿佛就是飄蕩在大海上的一葉無根孤舟，不知所往，亦不知所歸！
2013年回家過年的時候，眺望那片綠色的田野，那里沒有大樓摩天、沒有霓虹閃爍……心，卻是異樣的寧?kù)o。這里，才是自己的根、自己的家啊！
遂決定在老家蓋棟房子，逢年過節有個落腳之處，以后自己老了就回家過田園生活！

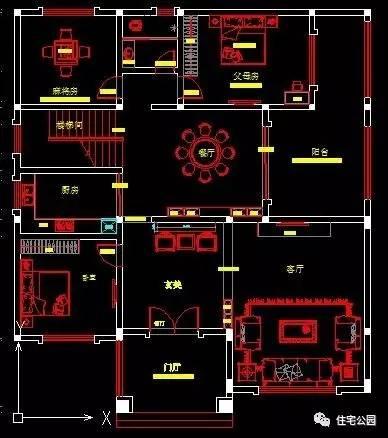

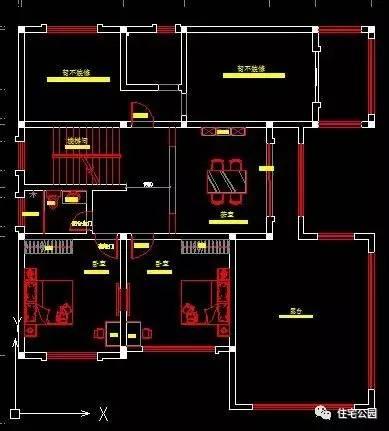

宅基地位置不好，剛好橫跨一個5m寬的農田灌溉溝渠，在這上面建房子，可真是不容易！ 專門在網上找設計師花了4萬多做了建筑、結構、水電全套圖紙，挺貴，可惜那時候還沒有“圖紙之家”，如果讓“圖紙之家”做，2.6萬也就夠了！ 總的來說這個錢花的還是值得的，房子很漂亮，布局也合適。雖然西側緊挨鄰居不好施展，但東側開放做了很多陽臺，休閑空間充足。 平面圖： 宅基地主體加庭院共500平，房屋開間14.6m，進深15.8m，加地下室有5層，建筑面積共888平，很吉利的數字。

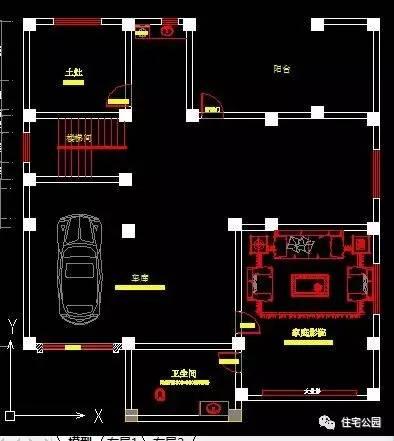

▲地下室雙車庫1影音室1土灶1衛1曬臺
▲一層2臥2廳1廚1衛1娛樂室1陽臺
▲二層1套房1臥室1廳2衛1書房2陽臺
▲三層2臥室2備用房1茶室1衛2陽臺

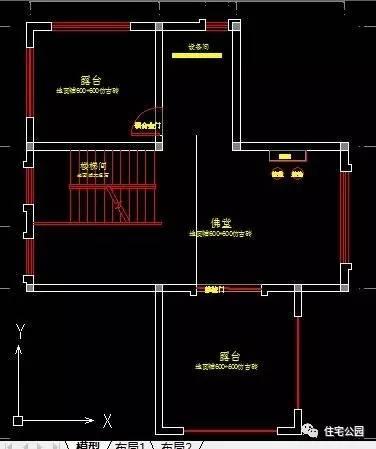

▲四層1佛堂1設備間2露臺 共8室6廳6衛2書房1娛樂室1茶室1佛堂雙車庫1家庭影院。功能豐富，居住舒適。 施工： 這棟房子基礎施工是最艱難的地方，首先把河道擋起來，挖機清除淤泥直到實土層，然后挖基坑做了24個大承臺鋼筋混凝土獨立基礎。 獨立基礎獨立柱完成后，分層回填壓實三合土至河床底部標高，然后現澆混凝土底板作為河道。這樣，水流更順暢，也是對基礎的一種保護。

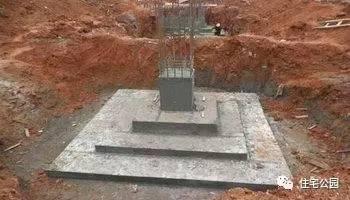

▲大承臺獨立基礎 知道基礎施工肯定會花不少錢，但沒想到，弄完一算竟高達15萬！實在是出人意料。 基礎完成后，預留一定的過水高度在獨立柱上整體現澆連續圈梁，這樣滿足了過水的同時，地下室底板與水面有一定的架空空間，有利于地下室防潮。

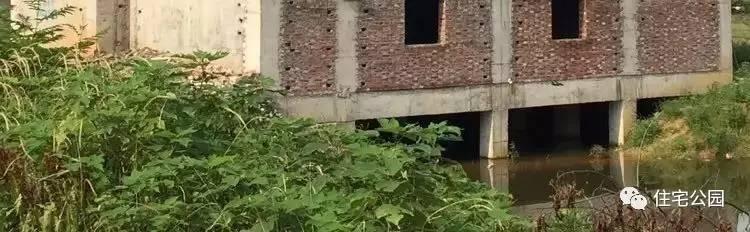

▲基礎架空層 房屋主體是框架結構，架空層完成后澆筑地下室柱、梁、板。為保證安全，設計師采用的是“肥梁胖柱”的策略，經濟為安全讓步！
▲地下室主體施工 鋼筋配置上，框架梁上下2層共6根直徑為20mm的HRB400螺紋鋼主筋，框架柱則是10根縱向主筋，做的非常結實。
樓板則是直徑10mm的螺紋鋼間距150mm綁扎而成的鋼筋網。混凝土澆筑前都用碎石塊將鋼筋墊起2.5~3cm的距離作為保護層。

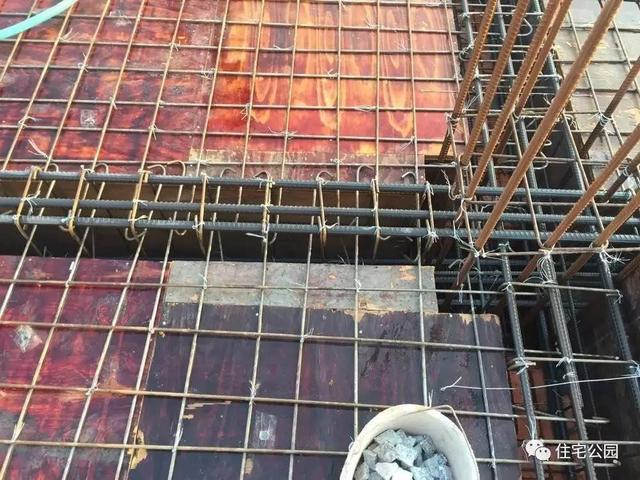

▲框架梁、板、柱鋼筋綁扎
▲整體現澆梁、板、柱混凝土

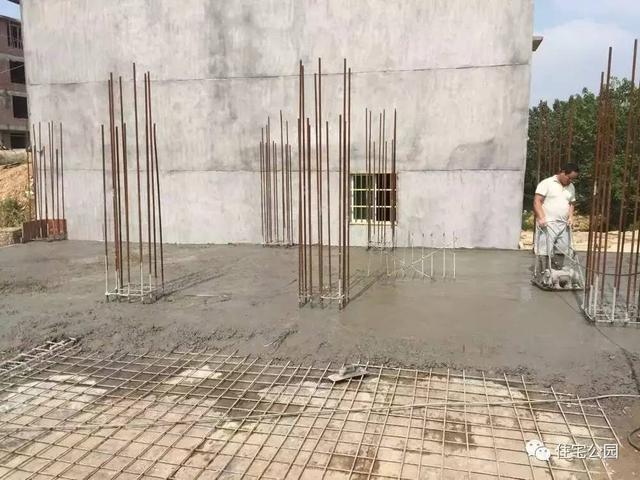

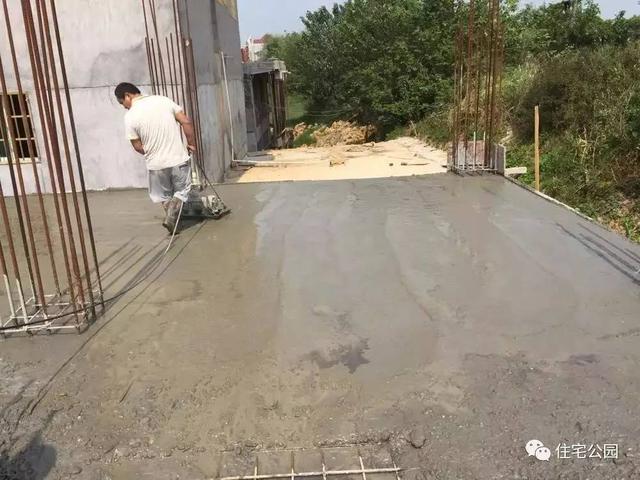

▲振搗密實

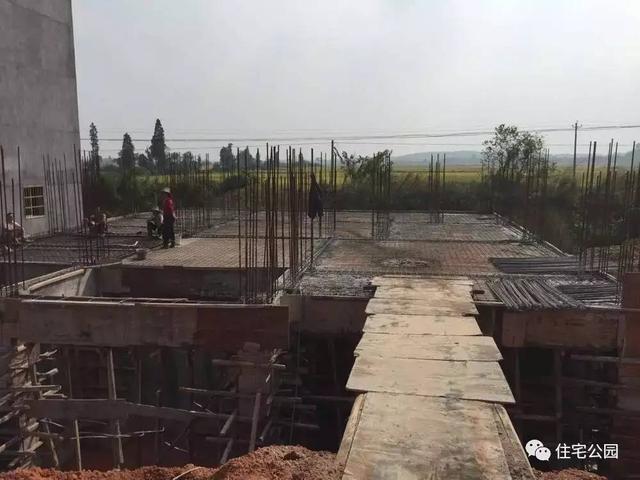

▲灑水養護 一層主體同樣是框架結構，不過隨著層高增加，梁、柱的鋼筋用量減少，用合理的支出做出理想的效果，這是策略！ 框架梁的主筋改為下3上2的5根主筋，框架柱主筋則只有4根了。樓板鋼筋不變。

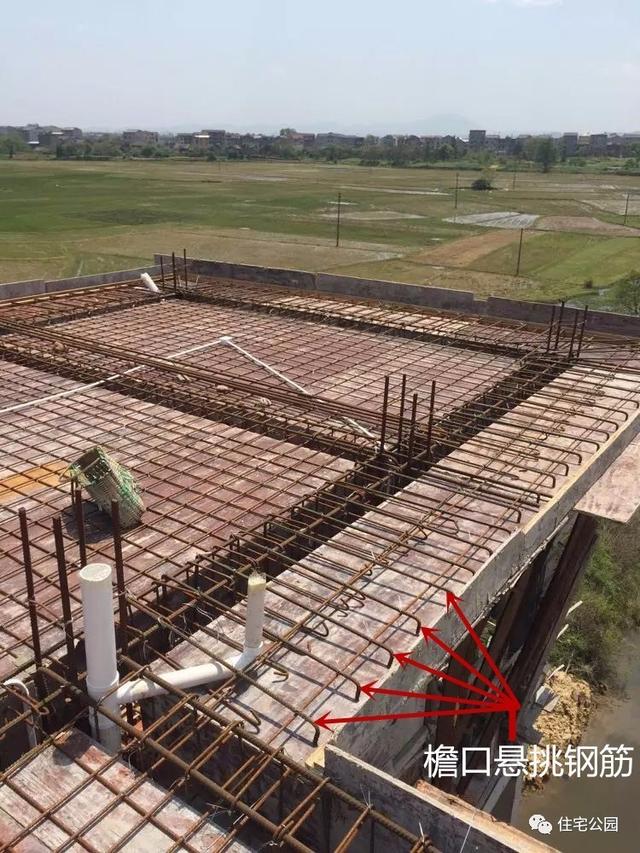

▲一層主體配筋 檐口懸挑板部位鋼筋為上部受拉，鋼筋應在樓板的上層，這里施工隊處理的很好。同時，鋼筋綁扎過程中，按水電設計要求預埋管線。

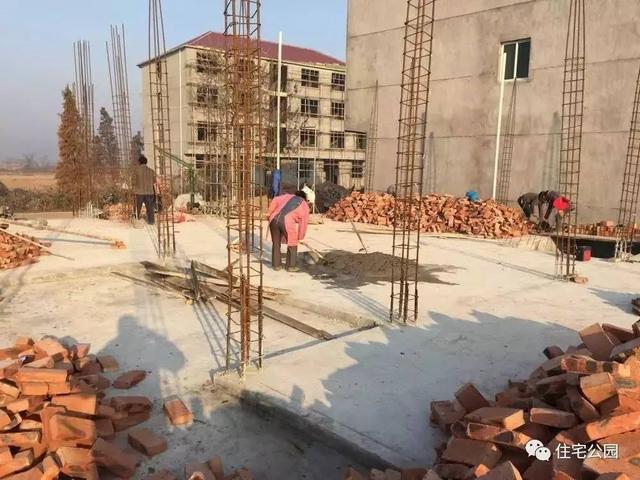

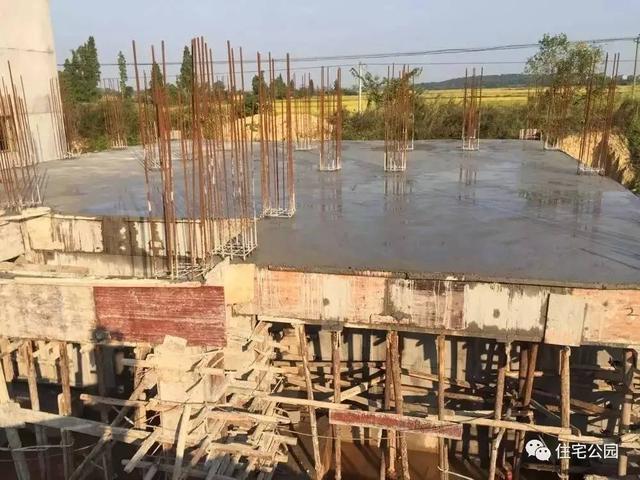

▲一層主體現澆完成 二層往上，為便于施工，采用的是框架結構的配筋，磚混結構的工藝，先砌墻，再澆筑混凝土。
▲二層主體施工
▲三層主體施工
▲三層樓板配筋

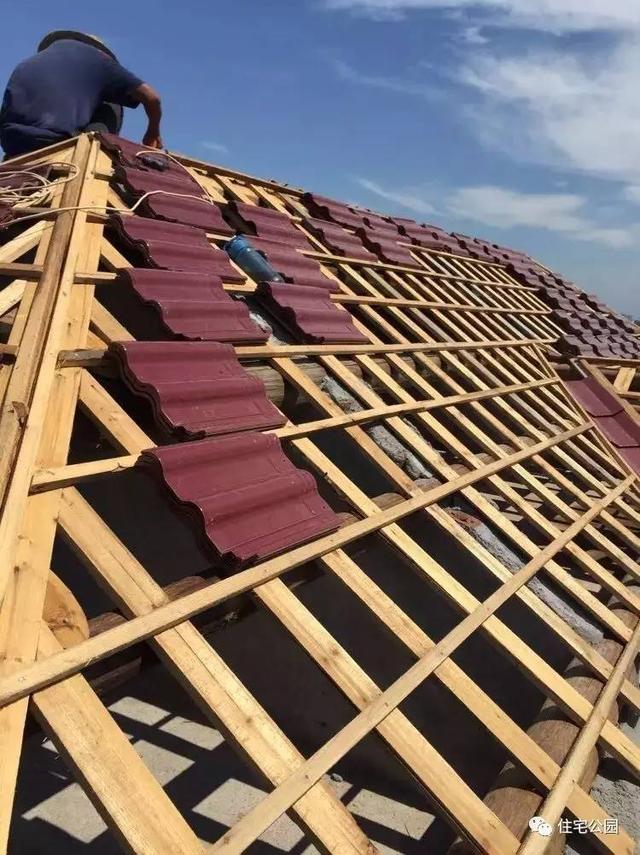

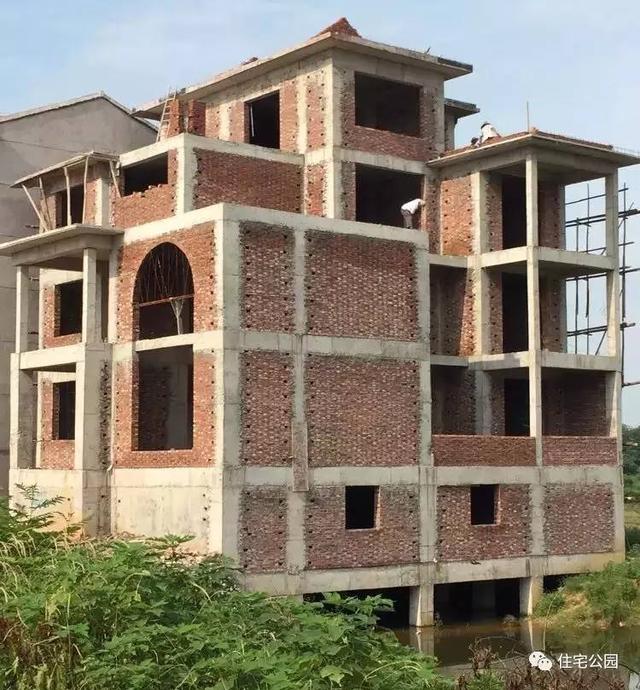

▲主體施工完成 坡屋面采用輕質木屋頂安裝深紅色琉璃瓦。

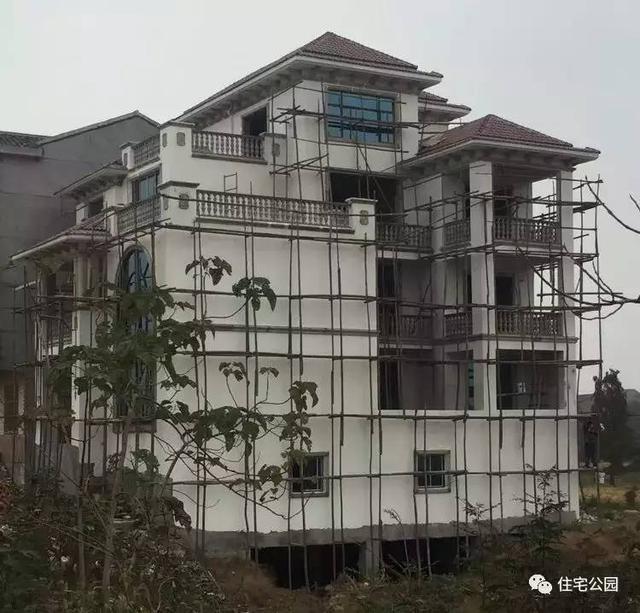

▲坡屋面施工 封頂后，內外墻掛網抹灰并安裝斷橋鋁中空玻璃保溫門窗。

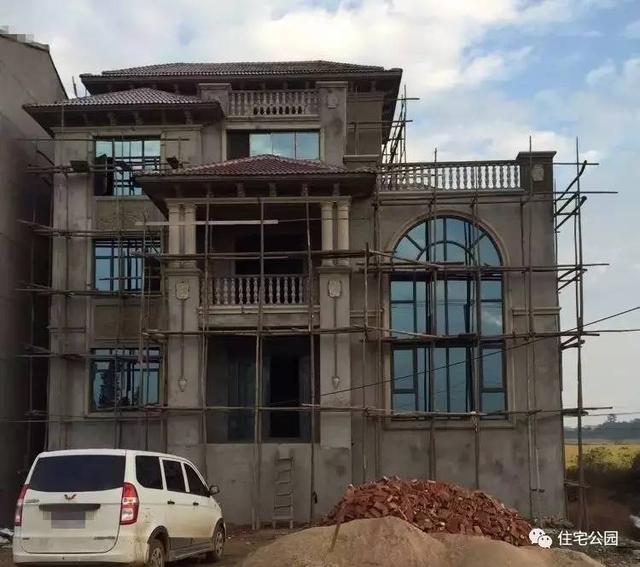

▲掛網抹灰、門窗安裝
▲室內挑空客廳 考慮到挑空客廳采暖制冷不易，用聚苯板做了外墻保溫隔熱層。這樣不僅能節約電費，而且居住更加舒適！節能環保嘛。
▲側墻隔熱層施工

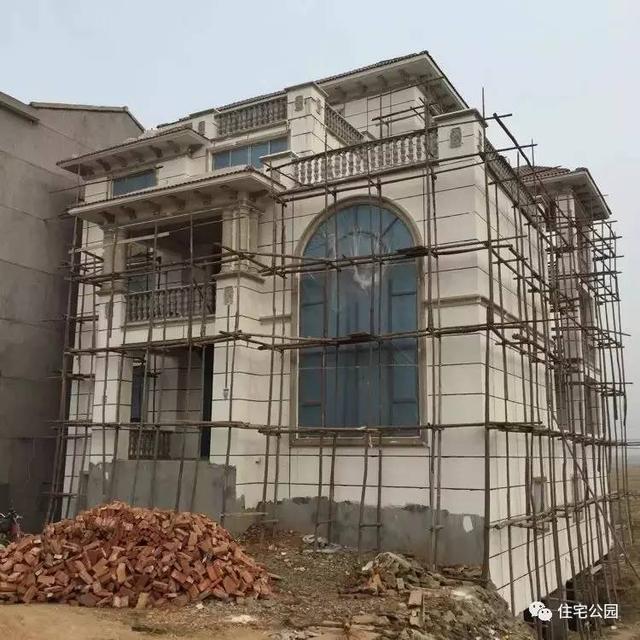

▲外墻隔熱層施工 隔熱層完成，再次掛網抹灰，噴涂真石漆裝飾。這樣，整棟房子就建完了。

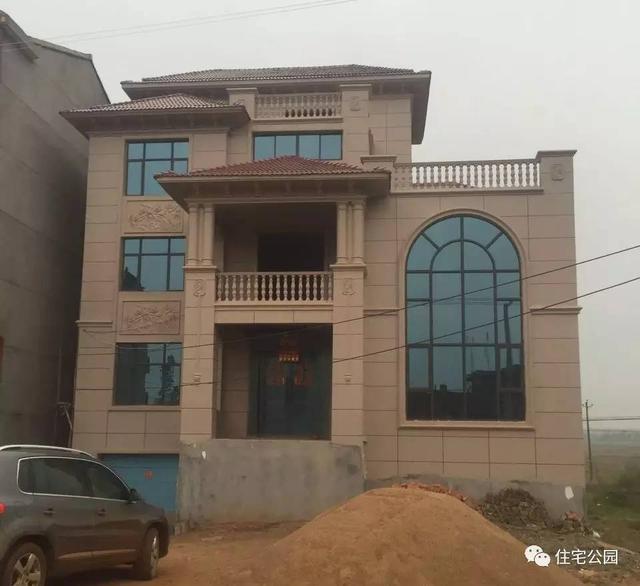

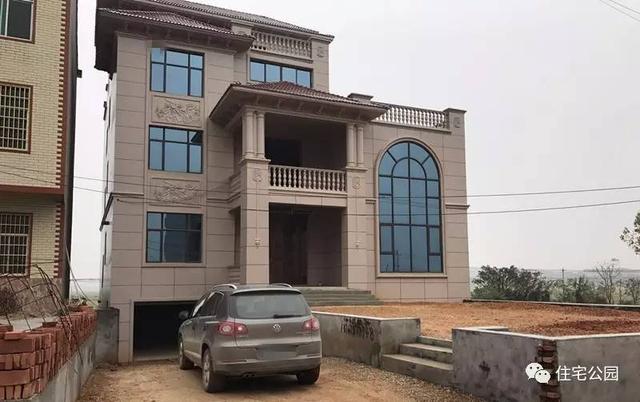

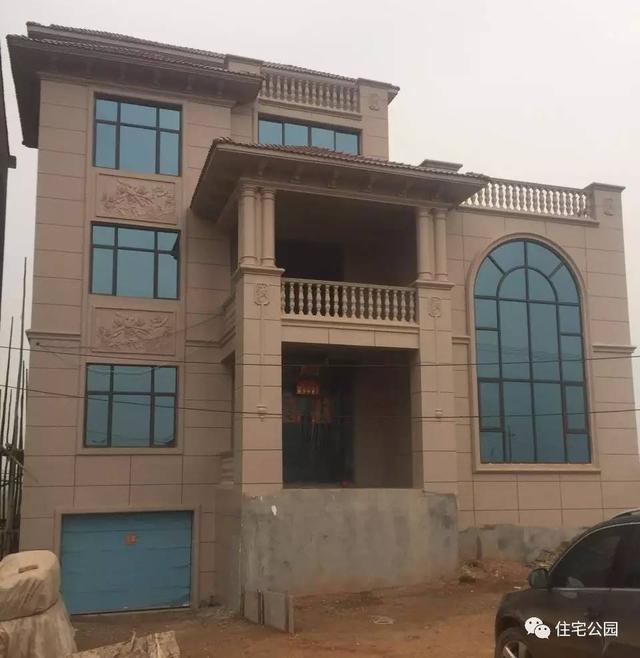

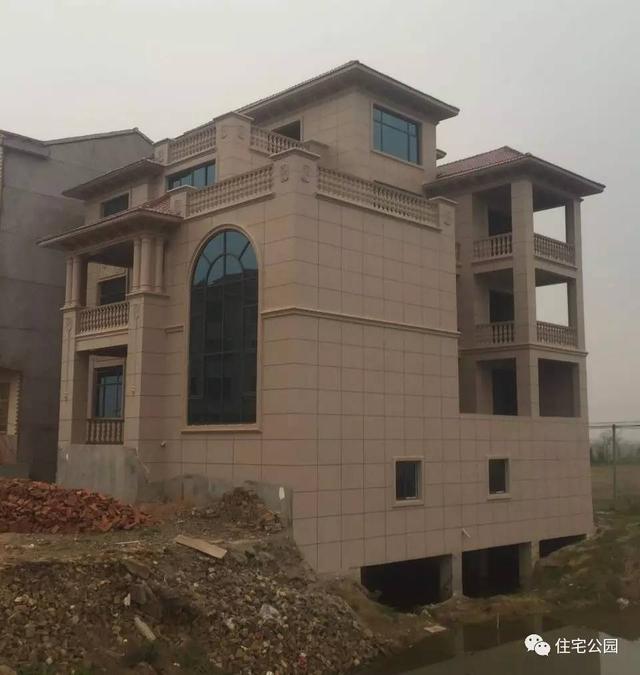

▲外裝完成 對比效果圖，把前面的入戶樓梯處理下，是不是完全一模一樣？
造價： 整棟房子耗時一年多如今終于可以入住了。不含室內裝修費用，主體設計、施工一共花了80萬出頭，河溝上能把房子建成這樣，真是不容易啊！
雖然花費頗多，但人生百年又能蓋幾次房？甚至可以說是可一不可二的事情，寧可前期多花點錢做好設計，一次性建結實，也不要后期修修補補的煩心！你覺得呢？
