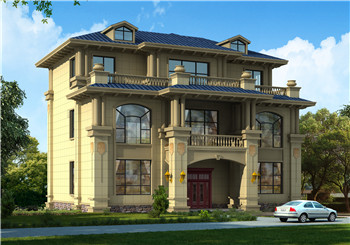

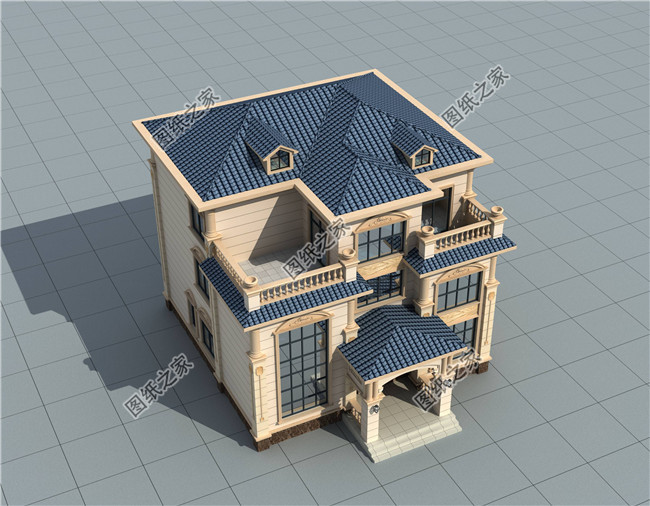

圖紙介紹:本方案三個戶型,B戶型、C戶型介紹及戶型展示往下拉。新農村三層豪華歐式別墅高端復式三層自建房設計圖紙及效果圖,別墅外觀清新自然,沒有過于復雜的裝飾,設計上卻能凸顯出年輕人不拘一格的特性。采用黃色調為主,營造融洽溫馨的居住氛圍,方形羅馬柱屹立在門前,搭配紅色雙葉大門,屋頂還有大露臺,,這樣的戶型一看就是大戶人家,路過也會不禁看一眼,,在農村建這樣一套房子倍有面子。
占地面積:A戶型 12m*14.2m,146平方米左右;戶型展示請往下看
B戶型 11.1m*11.36m,131平方米左右;戶型展示請往下看
C戶型 13m*13.8m,152.24平方米;戶型展示請往下看
建筑層高:三層;
建筑高度:12.62米(含屋頂);
設計功能:

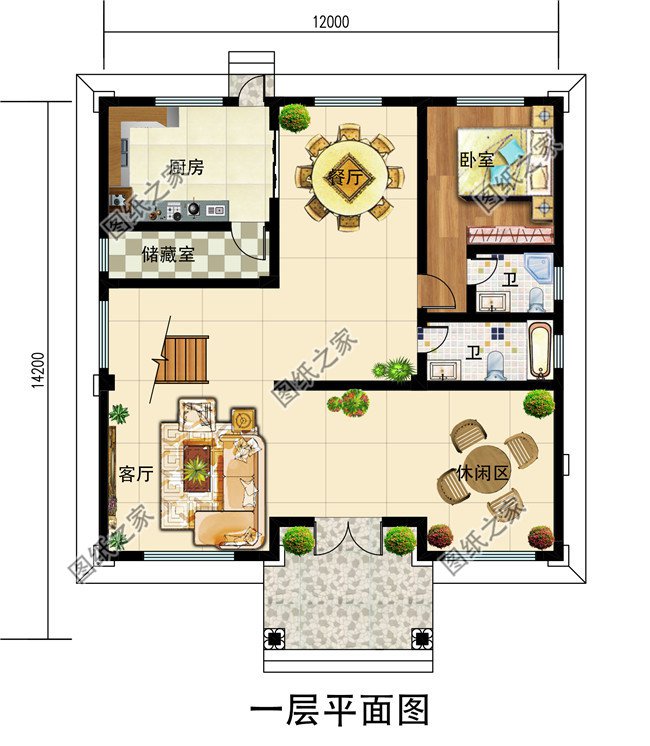

一層戶型:客廳、廚房、餐廳、休閑區、儲藏室、臥室(帶衛生間)、衛生間;
二層戶型:客廳上空、臥室(帶衣帽間衛生間)、臥室(帶衛生間)x2;
三層戶型:起居室、臥室(帶衣帽間衛生間書房)、臥室(帶衛生間)、露臺;
圖紙目錄:
建 筑 圖:建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等;
結 構 圖:結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等;
給排水圖:給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等;
電 氣 圖:電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等;
本套方案包含全套A3設計圖+彩色效果圖。






B戶型展示
占地面積:11.1m*11.36m,131平方米左右;
建筑層高:三層;
建筑高度:12.69米(含屋頂);
建筑結構:磚混結構;
主體造價:27萬左右;
設計功能:

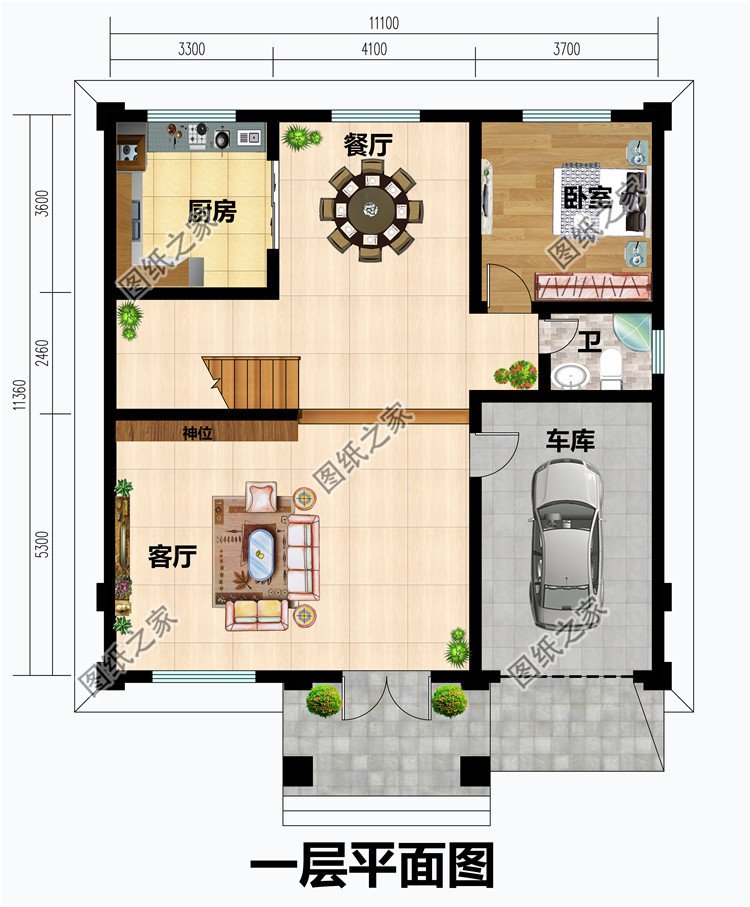

一層戶型:客廳、神位、餐廳、廚房、臥室、車庫、衛生間;
二層戶型:客廳、休閑區、書房、臥室(帶衛生間)、臥室x2、衛生間;
三層戶型:起居室、臥室、功能房間x2、衛生間、露臺;






C戶型展示
占地面積:13m*13.8m,152.24平方米;
建筑層高:三層;
建筑結構:磚混結構;
主體造價:32萬左右;
建筑高度:10.7米(含屋頂);
設計功能:

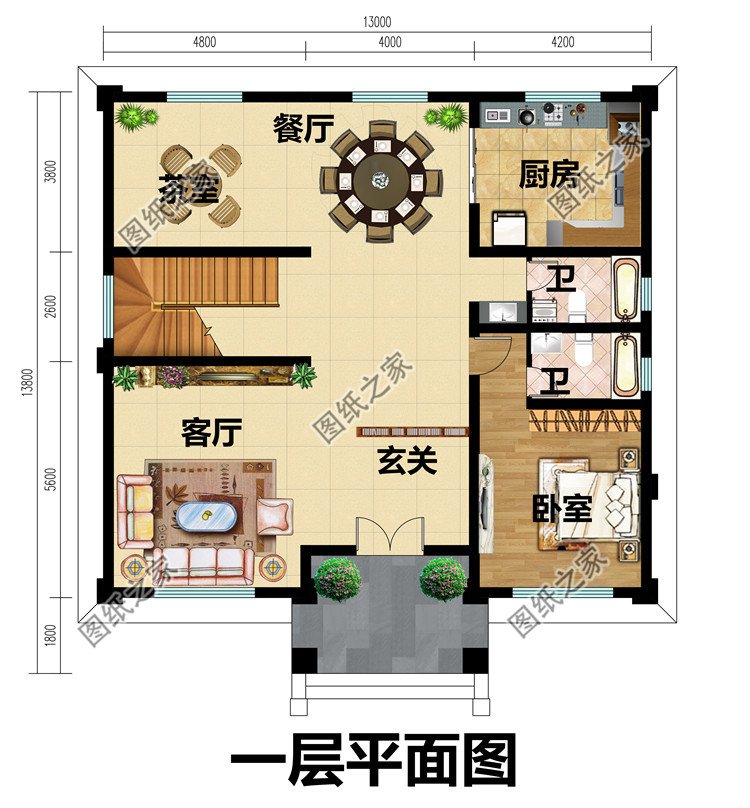

一層戶型:玄關、客廳、餐廳、廚房、茶室、臥室(帶衛生間)、衛生間;

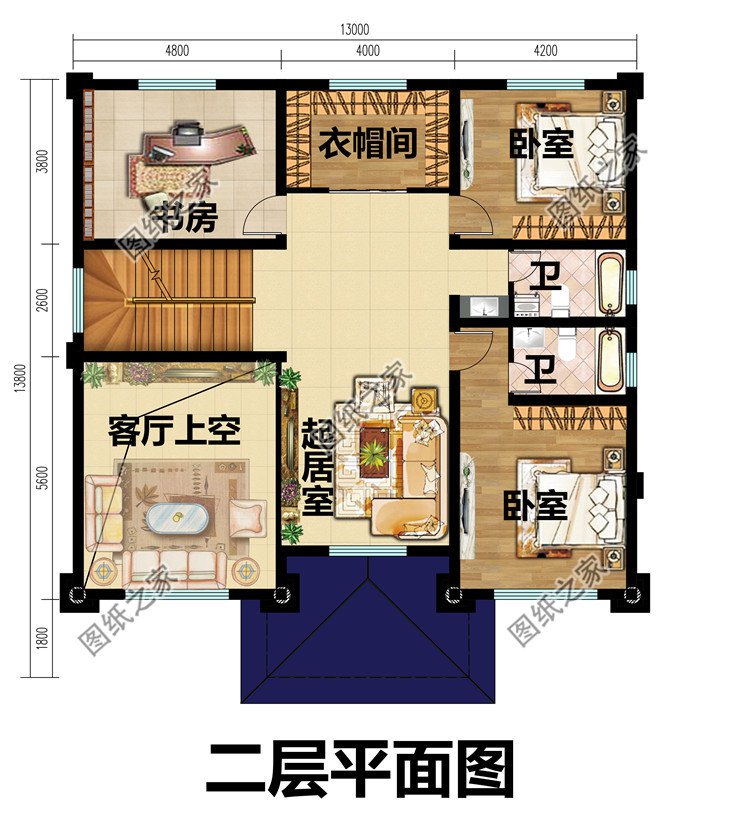

二層戶型:客廳上空、起居室、臥室(帶衛生間)、臥室、衣帽間、書房、衛生間;

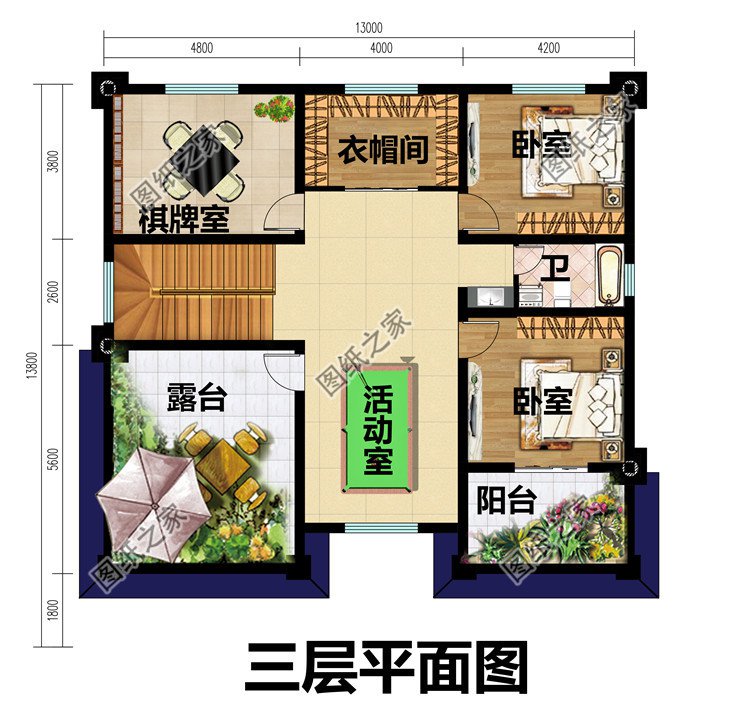

三層戶型:活動區、臥室X2、衣帽間、棋牌室、衛生間、露臺、陽臺;
