圖紙介紹：本戶型為三層帶車庫、帶露臺別墅設計方案，本方案為復式客廳挑空結構、客廳采用落地大窗，采光極好，造型精美，配色經典，外觀造型錯落有致，整棟別墅顯得美觀大氣。【本戶型帶車庫，如果不需要車庫，施工的時候和施工隊溝通下，把車庫改成小臥室和儲藏間即可，不需要再單獨修改圖紙】注意：本方案經過最新優化，結構更合理，部分網站標價稍低，但都是舊版圖紙，建房是大事，請不要貪圖便宜，因小失大！
占地面積：13.50m*12.60m【不算門廳】，160平方米左右；
建筑層高：三層；
建筑高度：12.75米（含屋頂）；
設計功能：

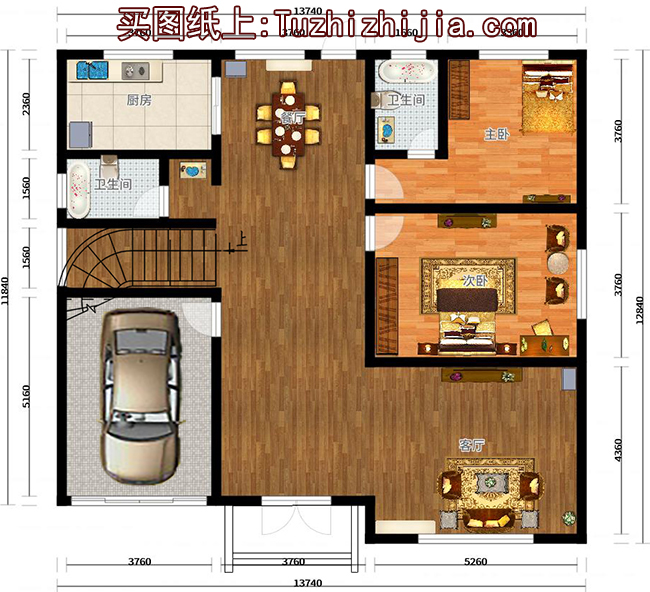

一 層：門廳、客廳、廚房、餐廳、衛生間、主臥（帶衛生間）、次臥、車庫；

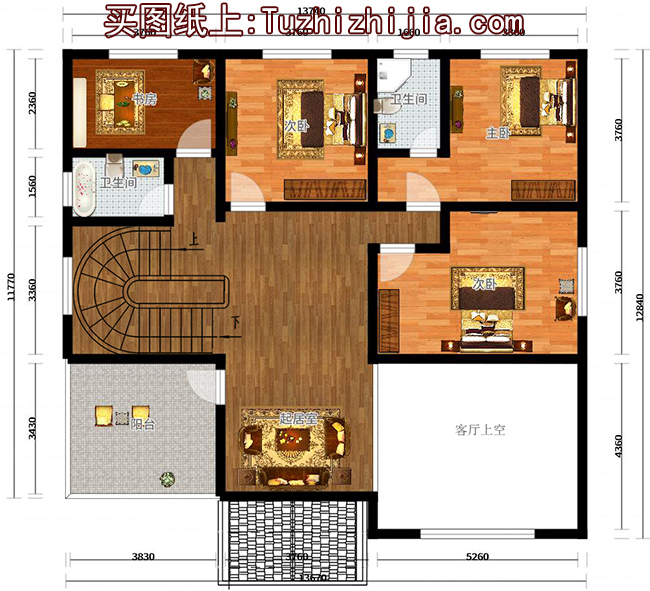

二 層：起居室、主臥（帶衛生間）、次臥x2、書房、衛生間、露臺；

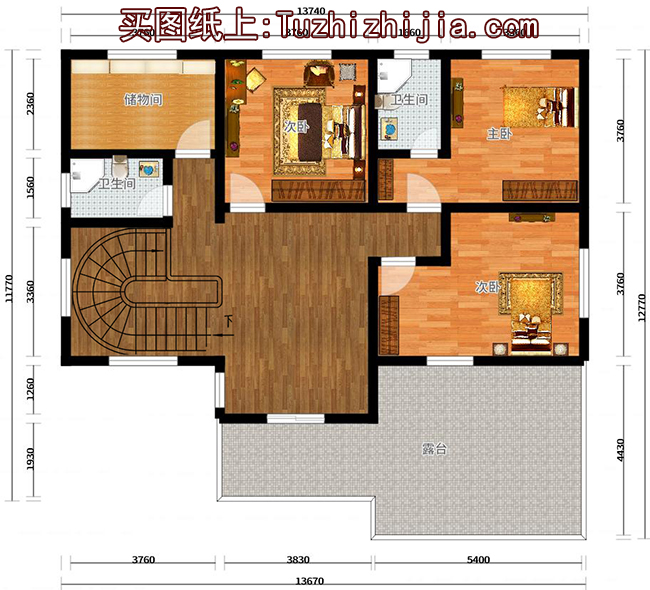

三 層：大廳、主臥（帶衛生間）、次臥x2、衛生間、儲藏間、露臺；
圖紙目錄：
建 筑 圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門頭大樣圖、門窗詳圖等；
結 構 圖：結構設計總說明、通用大樣詳圖、基礎平面布置圖、基礎大樣圖、地圈梁施工圖、一層頂梁施工圖、二層頂梁施工圖、三層頂梁施工圖、坡屋頂梁施工圖、一層頂板施工圖、二層頂板施工圖、三層頂板施工圖、坡屋頂板施工圖、柱平面布置圖、柱表、樓梯平面圖、樓梯配筋圖、坡屋頂大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、閣樓給排水平面圖、屋頂給排水平面圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣系統圖、等電位示意圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、閣樓照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
