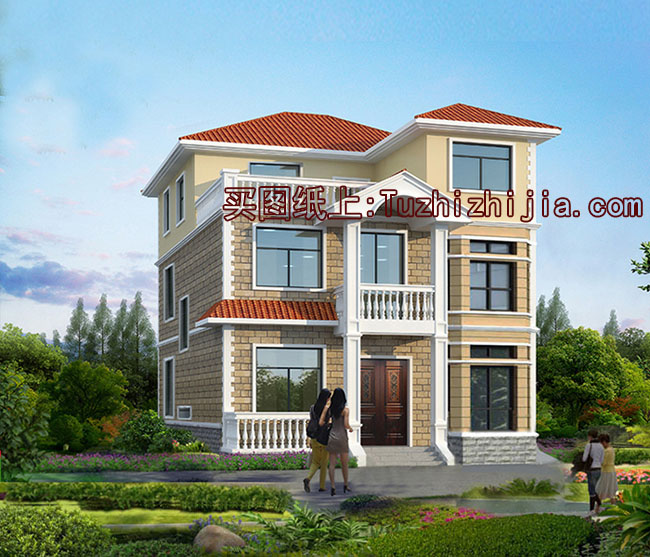

圖紙介紹：本方案為80到90平米自建樓房設計圖，小戶型經典設計。占地面積：86平方米，整體造價偏低，面積雖然不大，但戶型功能齊全，客廳、臥室、廚房、餐廳、衛生間、洗衣房、儲藏間、衣帽間、露臺、陽臺一樣不少。注意：本方案經過最新優化，結構更合理，部分網站標價稍低，但都是舊版圖紙，建房是大事，請不要貪圖便宜，因小失大！
占地面積：8.60m*10.00m，86平方米左右；
建筑層高：三層；
建筑高度：10.85米（含屋頂）；
設計功能：

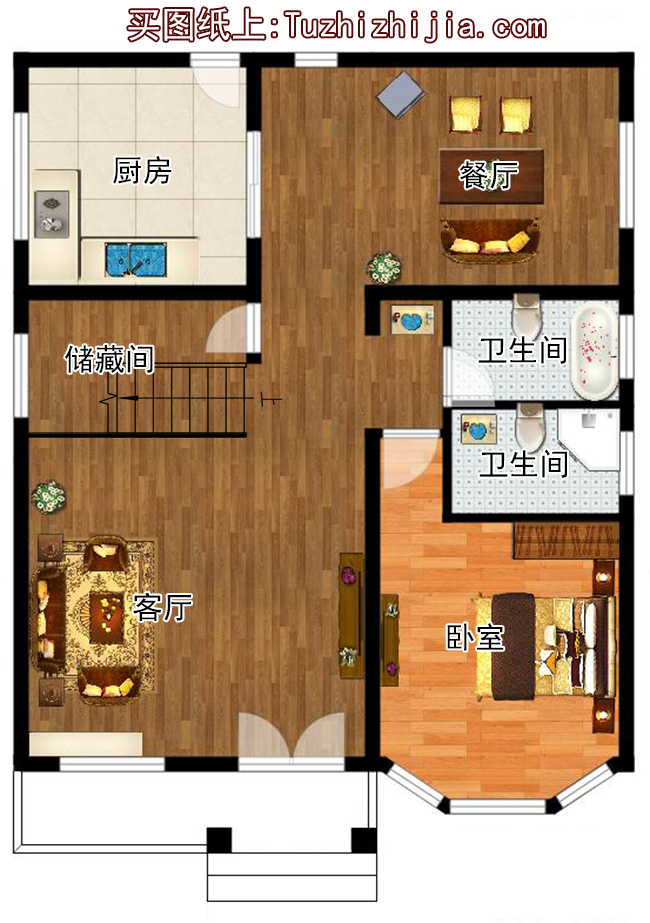

一 層：客廳、廚房、餐廳、臥室、衛生間、洗衣房、儲藏間

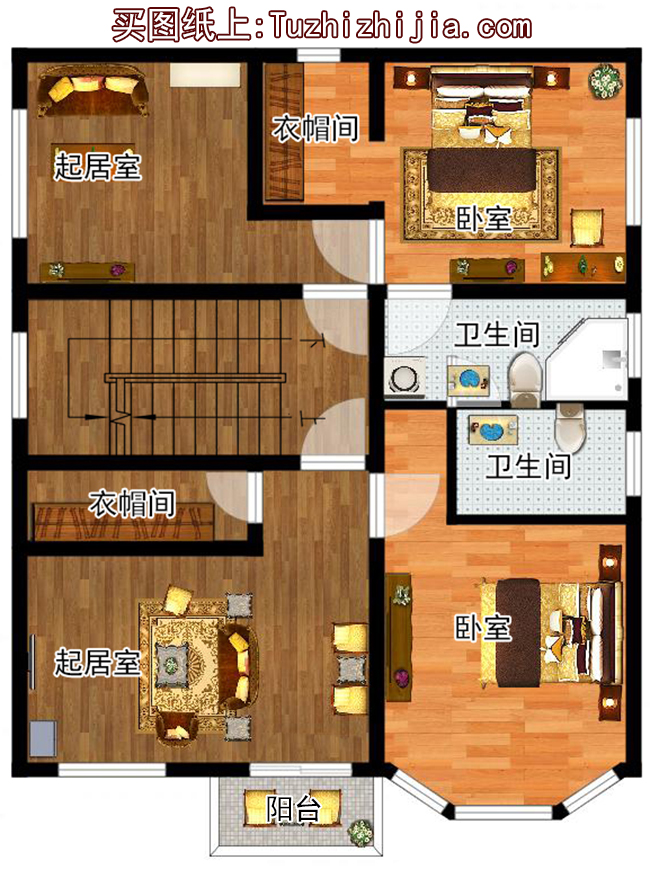

二 層：起居室（客廳）、書房（小起居室）、臥室（帶衛生間和衣帽間）、臥室（帶衛生間）、陽臺

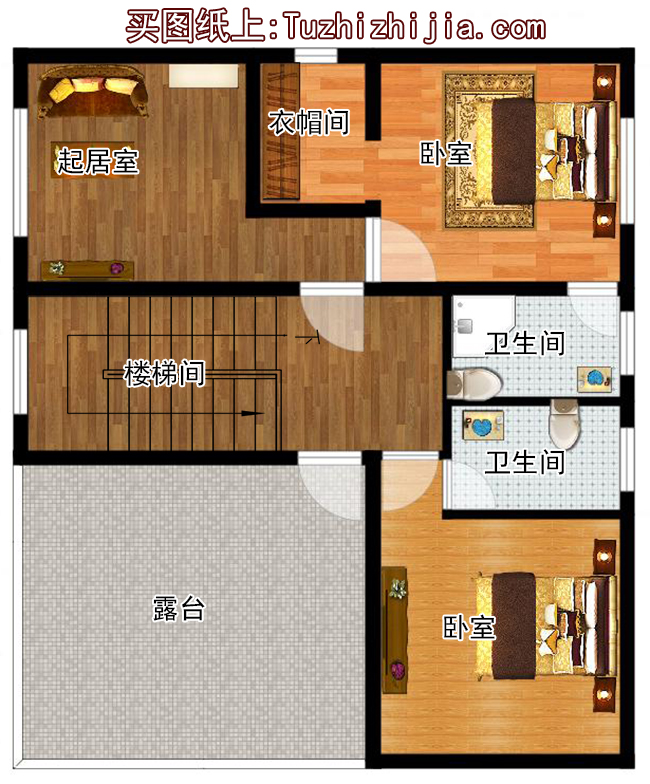

三 層：起居室、臥室（帶衛生間和衣帽間）、臥室、衛生間、露臺、陽臺
圖紙目錄：
建 筑 圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、樓梯大樣圖、節點大樣圖、門窗表；
結 構 圖：結構設計總說明、大樣圖、基礎平面布置圖、基礎柱定位圖、一層柱定位圖、二層柱定位圖、三層柱定位圖、頂層柱定位圖、一層底梁平法施工圖、一層頂梁平法施工圖、二層頂梁平法施工圖、三層頂梁平法施工圖、屋頂梁平法施工圖、一層底板結構平面圖、一層頂板結構平面圖、二層頂板結構平面圖、三層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖；
給排水圖：給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖；
電 氣 圖：電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖；
