圖紙介紹:霸氣側漏的巴洛克風格自建別墅設計圖及效果圖片,在農村老家蓋一棟想低調都難,勢必成為全村的焦點,從此低調不起來房子和車子,代表著一個男人的能力、財力和品位。有本事的男人,必須城里擁有房產,老家擁有別墅,有錢人就是這么會享受。巴洛克風別墅,色調上清新靚麗,氣勢上霸氣側漏,莊重典雅,屋頂采用紅色波形瓦,白色真石漆裝飾外墻,白色雕花和羅馬柱點綴,超大落地窗精美絕倫。還設有獨立車庫,在老家絕對會成為全村焦點,讓人過目不忘,連連夸贊。
占地面積:14.2m*16.6m,256.88平方米左右;
建筑層高:三層;
建筑高度:14.9米(含屋頂);
設計功能:

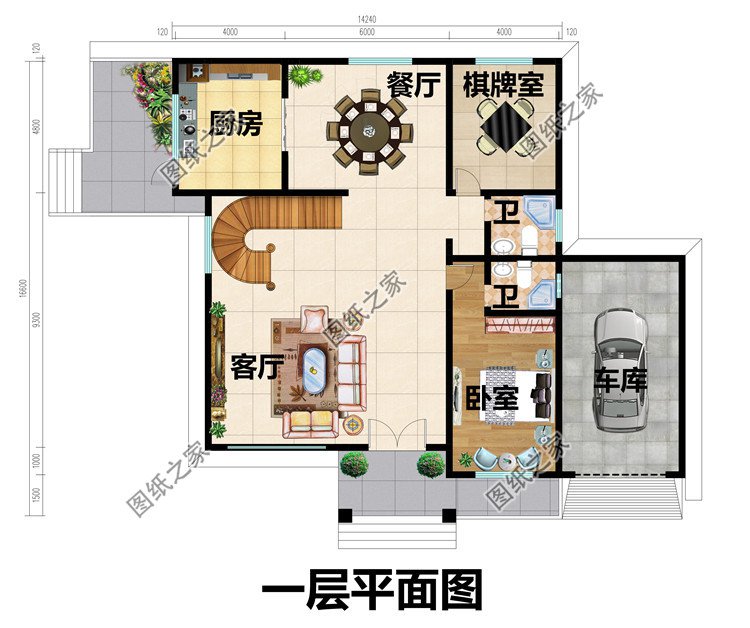

一層戶型:客廳、餐廳、廚房、娛樂室、臥室(帶衛生間)、衛生間、車庫;

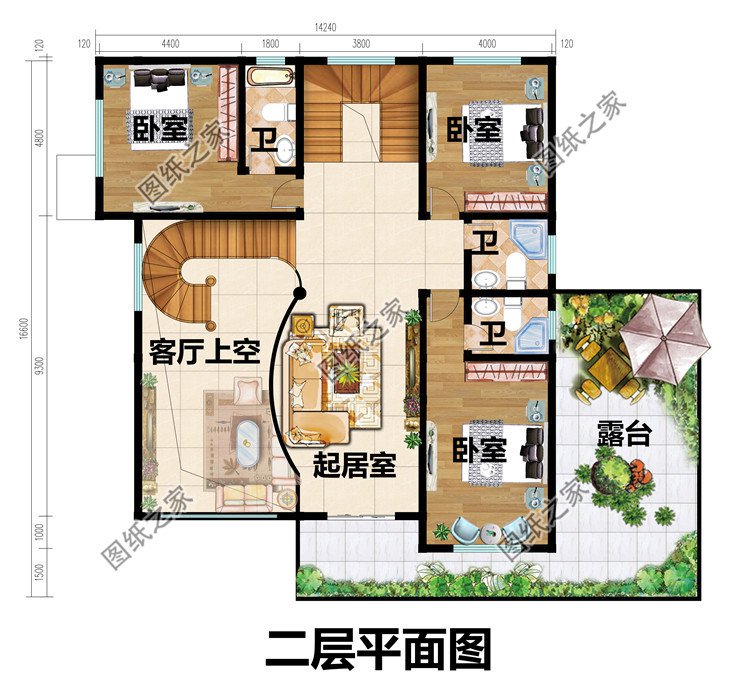

二層戶型:客廳上空、小客廳、臥室(帶衛生間)x2、臥室、衛生間、陽臺;

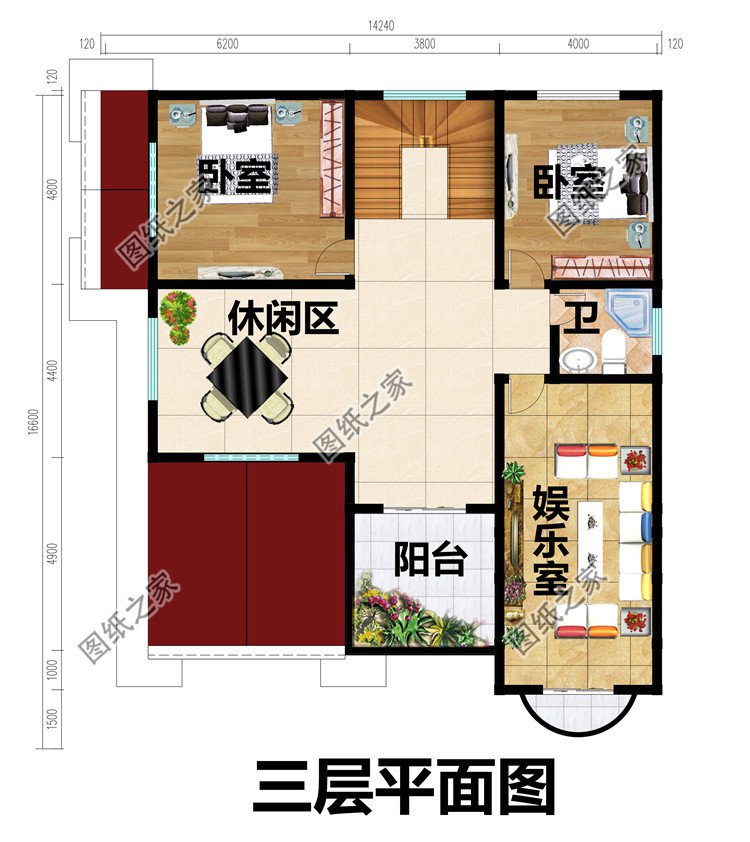

三層戶型:娛樂區x2、臥室x2、衛生間、露臺;
圖紙目錄:
建 筑 圖:建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等;
結 構 圖:結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等;
給排水圖:給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等;
電 氣 圖:電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等;
本套方案包含全套A3設計圖+彩色效果圖。
