圖紙介紹：三層現代風別墅設計圖，個性十足，可別再說農村不適合現代風了，外立面以白色為主色調，搭配局部高級灰和咖啡色外墻裝飾，完美地詮釋了現代的時尚感。三層一多半的面積用于室外露臺，給家庭的室外活動提供了充足的空間。坡屋頂?shù)脑O(shè)計尤為簡約，與墻體協調的搭配在一起，別墅多設計臥室套房，方便臨時居住或待客。
占地面積：10.6m*9.5m，92.34平方米；
建筑層高：三層；
建筑高度：12.052米（含屋頂）；
設計功能：

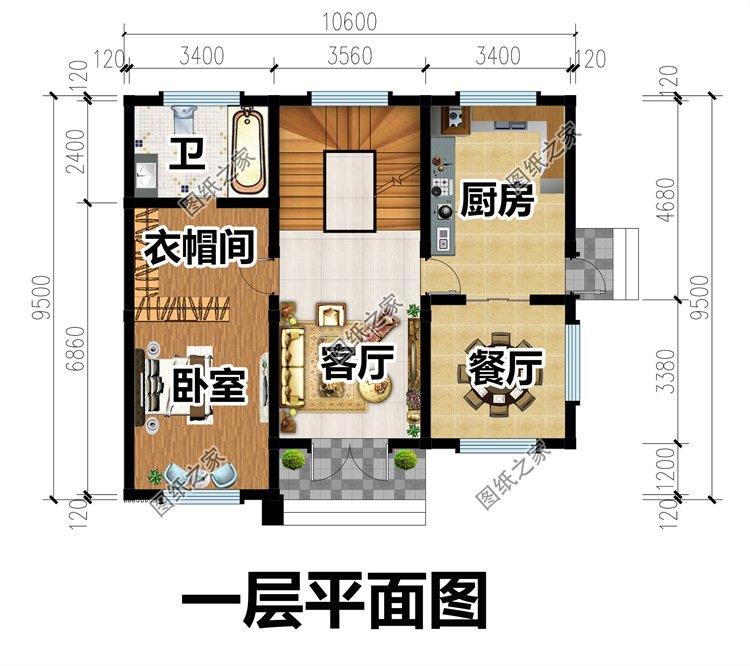

一層戶型：客廳、餐廳、廚房、臥室（帶衣帽間、衛生間）；

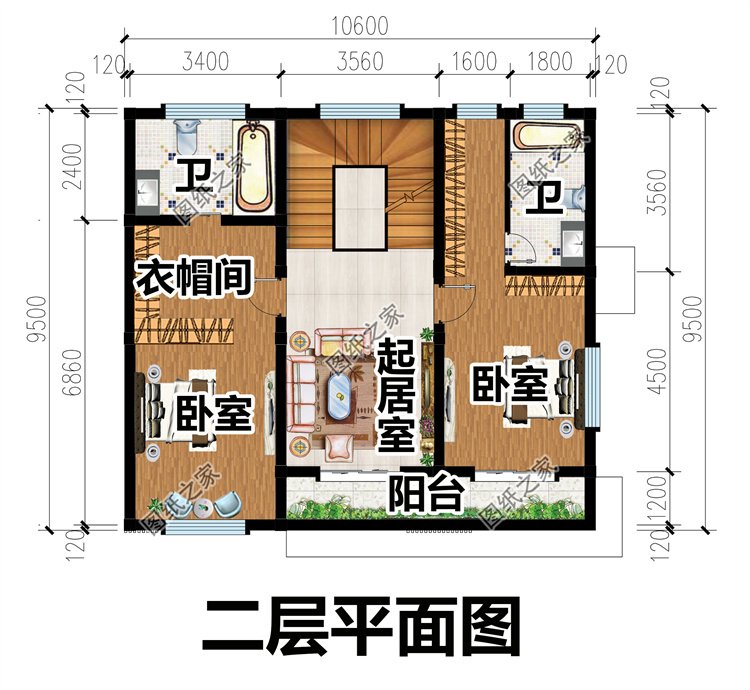

二層戶型：小客廳、臥室（帶衛生間、衣帽間）x2、陽臺；

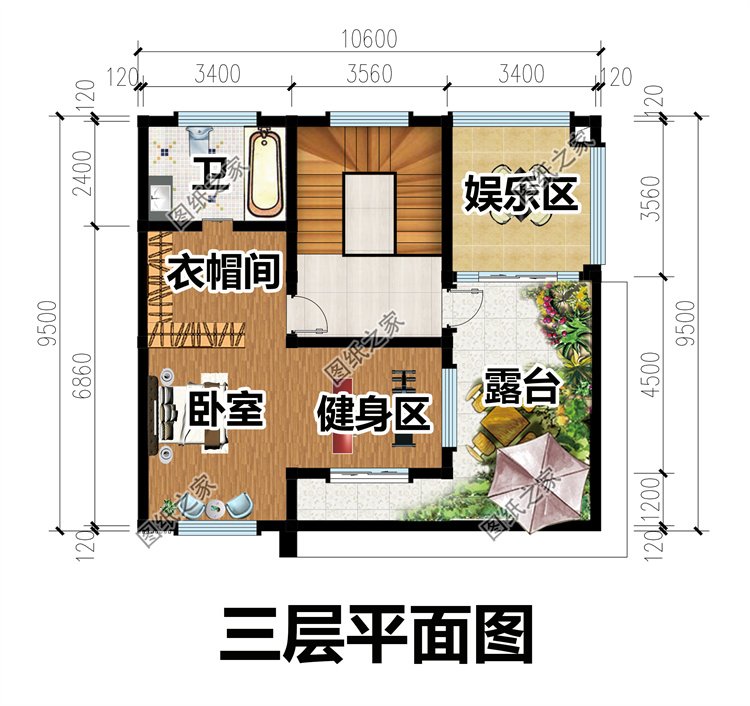

三層戶型：臥室（帶衛生間、衣帽間、健身房）、備用房、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
