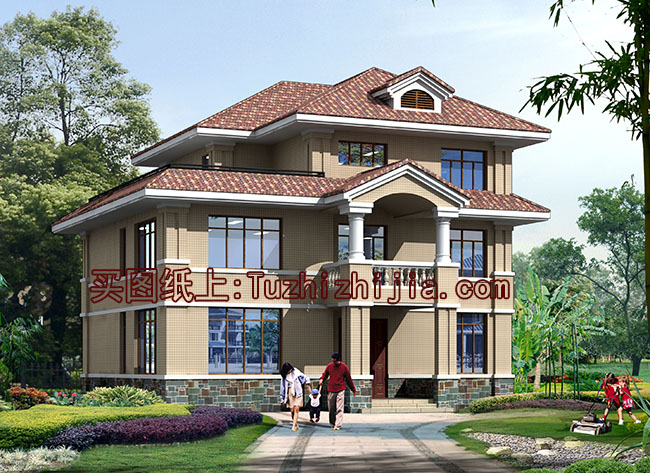

圖紙介紹：本戶型為新農村三層住宅樓房設計圖，帶外觀效果圖，客廳中空，戶型非常合理，空間利用率極高，三層帶大露臺，功能齊全。
占地面積：14.1m*12.9m，180平方米左右；
建筑層高：三層；
建筑高度：12.5米（含屋頂）；
設計功能：

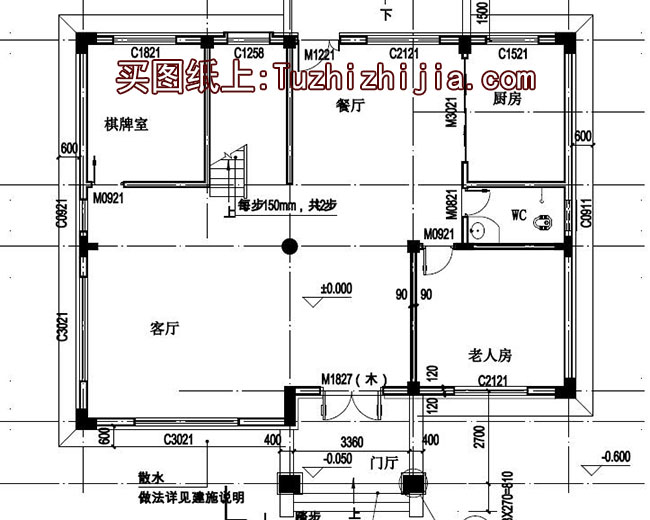

一 層：門廳、客廳、餐廳、廚房、老人房（主臥）、衛生間、棋牌室（次臥）；

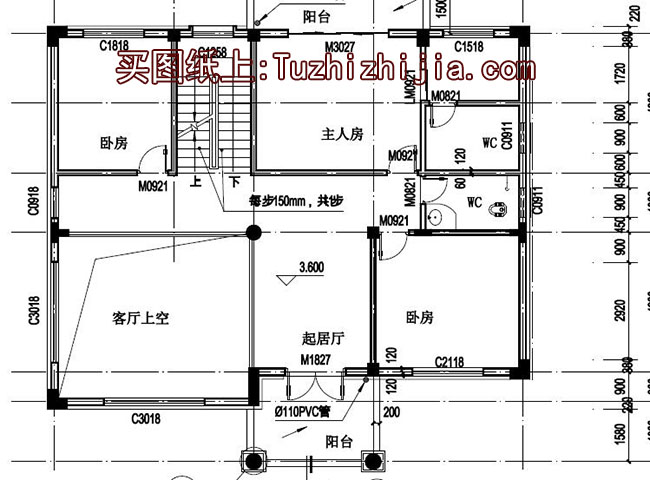

二 層：起居室（小客廳）、主臥（帶衣帽間、衛生間）、臥室x2、衛生間；

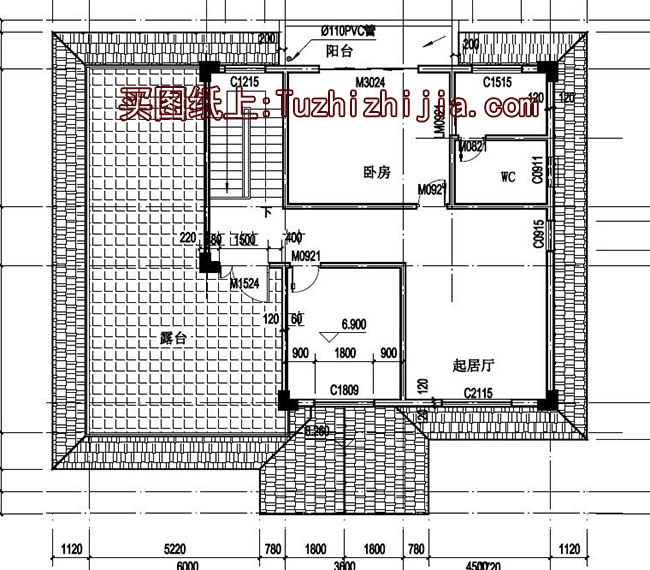

三 層：起居室（客廳）、主臥（帶衣帽間、帶衛生間）、書房、大露臺；
圖紙目錄：
建 筑 圖：建筑施工圖說明、建筑構造用料做法表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、軸立面圖4、剖面圖、門窗表、墻身大樣圖、各節點大樣圖；
結 構 圖：基礎平面圖布置圖、施工總說明、柱基節點大樣圖、基礎頂柱平法施工圖、二層梁配筋平面圖、樓梯結構圖、三層梁配筋平面圖、梁板配筋平面圖、二三層板配筋平面圖、三層天面梁板配筋平面圖、梁配筋平面整體表示方法詳圖等；
給排水圖：給排水設計總說明、給排水設備主材表、給排水系統原理圖、衛生間給排水大樣圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋面給排水平面圖等；
電 氣 圖：電氣施工圖設計說明、圖例、材料表、一層電氣平面圖、二層電氣平面圖、三層電氣平面圖、一層弱電平面圖、二層弱電平面圖、弱電系統圖、三層弱電平面圖、一層接地裝置平面圖、屋頂防雷平面圖；
