圖紙介紹：簡簡單單的二層樓房的設計圖，24萬就能搞定，老家有自己的宅基地，蓋上一棟漂亮的別墅，家里人住著舒服，自己臉上也有光，這不是一件很美的事情嗎？
占地面積：13.0m*10.4m，126平方米左右；
建筑層高：二層；
建筑高度：10.1米（含屋頂）；
設計功能：

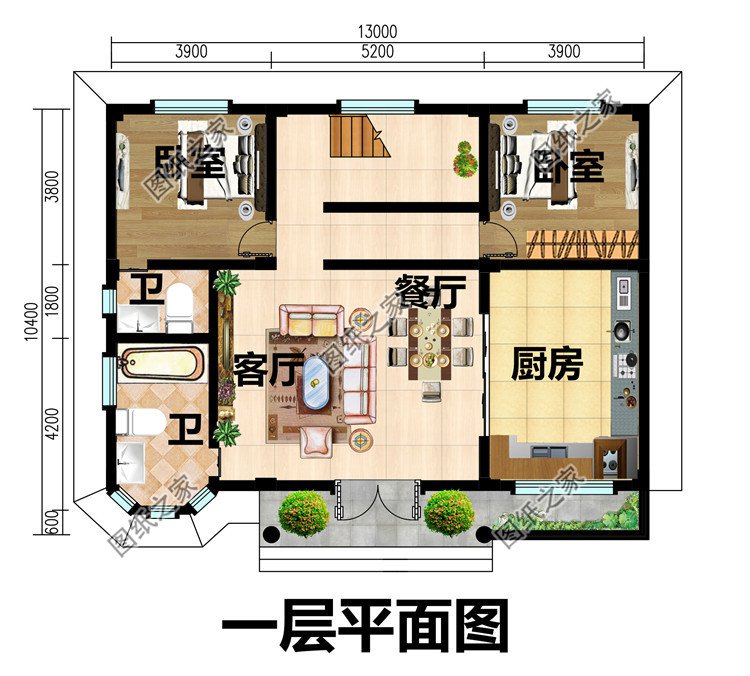

一層戶型：客廳、餐廳、廚房、衛生間、主臥（帶衛生間）、盥洗室、儲藏間；

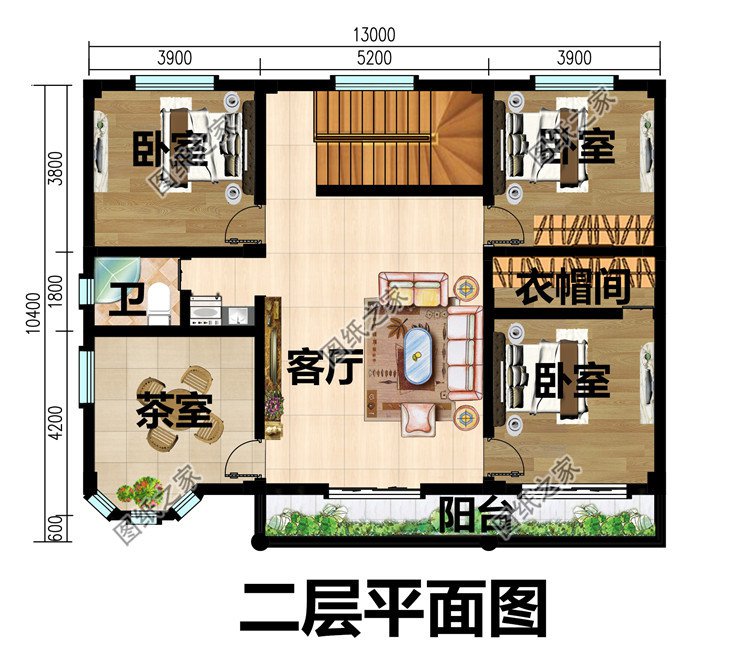

二層戶型：客廳、主臥（帶衣帽間）、臥室x2、茶室、衛生間、陽臺；
圖紙目錄：
建筑圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、樓梯大樣圖、節點大樣圖、門窗表；
結構圖：結構設計總說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖；
給排水圖：給排水設計總說明、給排水系統圖、一層排水平面圖、二層排水平面圖、一層給水平面圖、二層給水平面圖、屋頂排水平面圖；
電氣圖：電氣設計說明、建筑防雷說明、設備材料表、等電位聯結做法及示意、衛生間局部等電位聯結示例、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、屋頂防雷平面圖、基礎接地平面圖；
本套方案包含全套A3設計圖+彩色效果圖。
