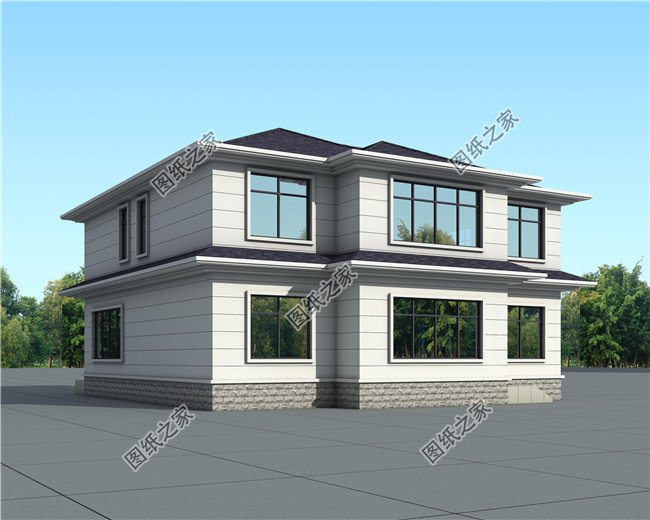

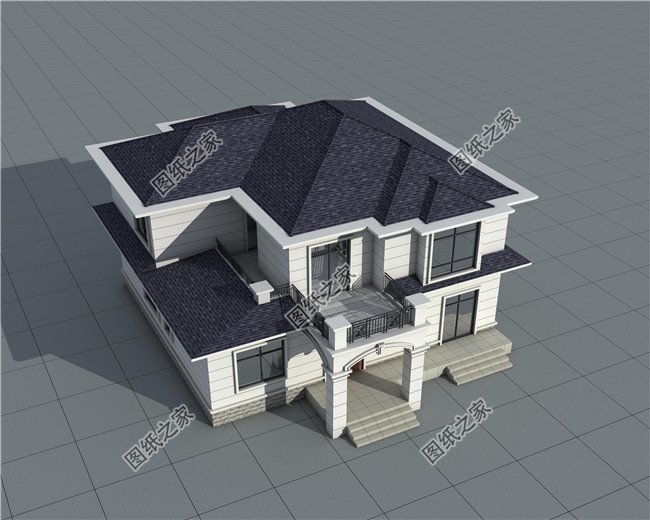

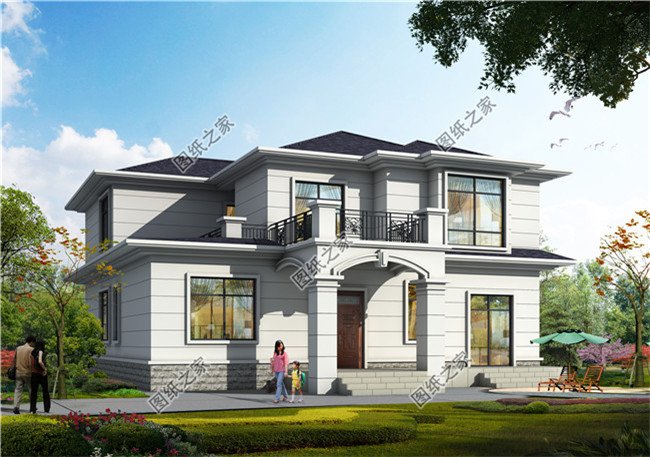

圖紙介紹：帶大套間新農村二層別墅CAD施工設計圖紙帶效果圖，戶型布置簡單實用，這棟二層農村自建房戶型，使用坡面屋頂設計，外觀簡單時尚，簡單的外墻配色裝飾，沒有過多修飾，整體給人一種非常樸實的感覺，結構設計高低錯落，層次分明，越看越覺得簡單中透露著大氣
占地面積：13.8m*13.8m，185平方米左右；
建筑層高：二層；
建筑高度：9.19米（含屋頂）；
設計功能：

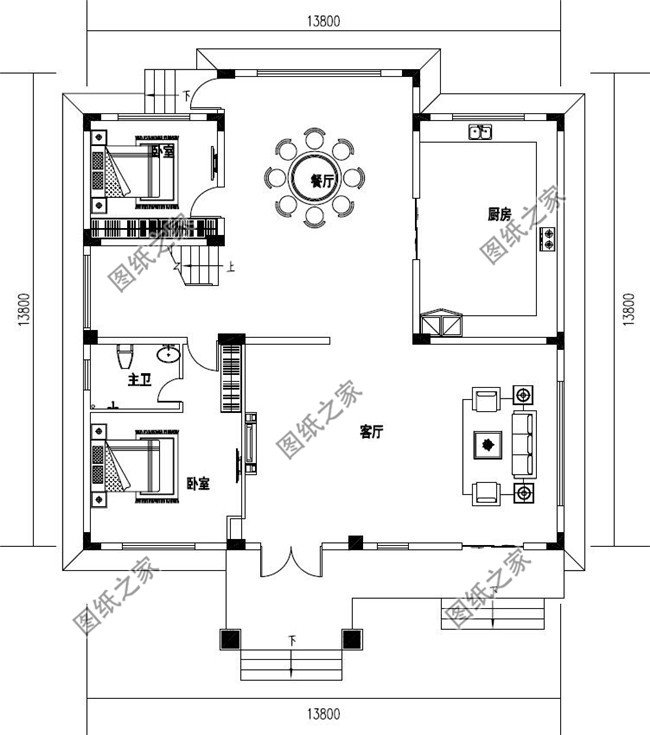

一層戶型：客廳、廚房、餐廳、臥室(帶衛生間）、臥室；

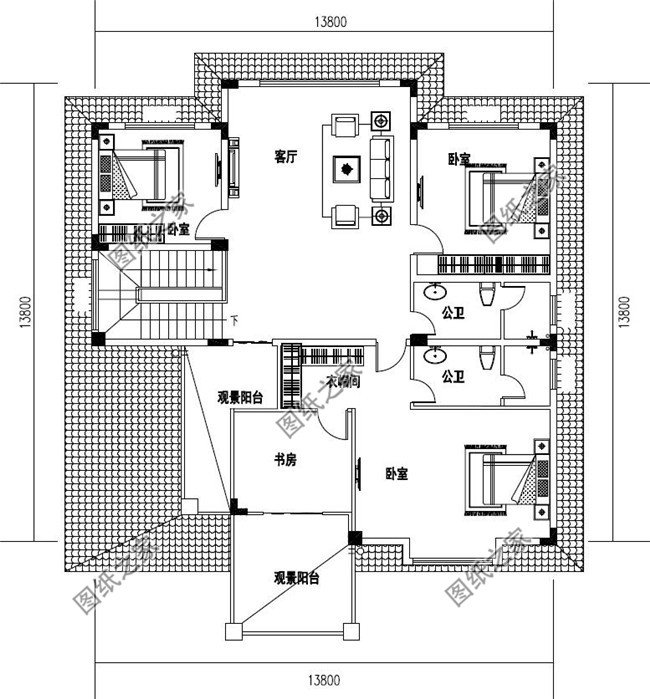

二層戶型：客廳、臥室（帶衣帽間書房衛生間）、臥室x2、衛生間、觀景陽臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、、屋頂梁結構平面圖、二層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
