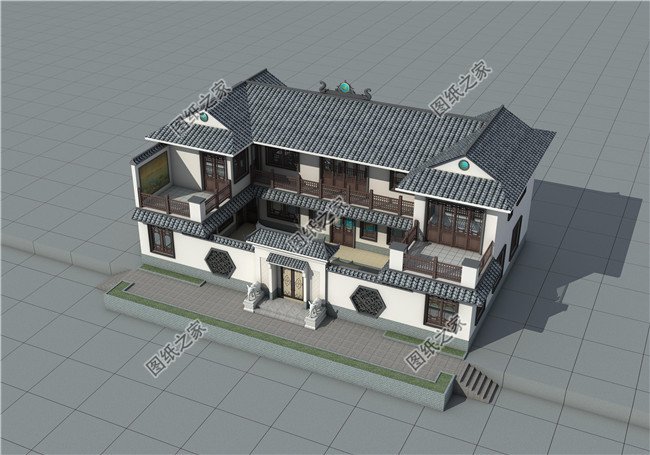

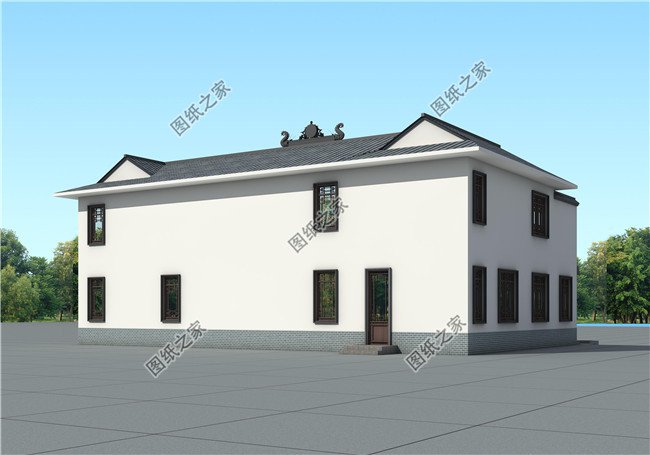

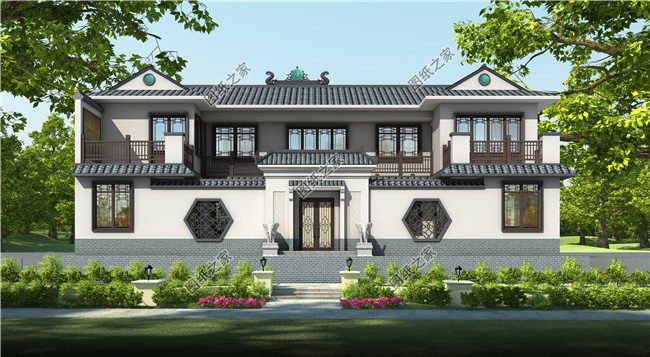

圖紙介紹：高端二層新中式四合院別墅設計圖，含全套CAD施工圖，別墅外觀白墻黛瓦，有一種傳統的美。一層設有2間臥室套間，空間非常大，還有儲物間方便儲物。進門是大客廳，有空間寬敞的棋牌室，方便日常娛樂。樓上全部設臥室套間，還有茶室、佛堂、書房等設計功能，功能上可以根據家庭的需求靈活變動
占地面積：20m*12.8m，217平方米左右；
建筑層高：二層；
建筑高度：8.70米（含屋頂）；
設計功能：

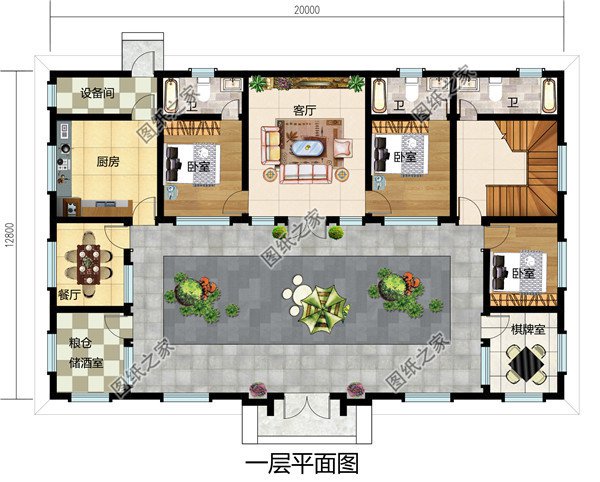

一層戶型：客廳、臥室（帶衛生間）x2、臥室、廚房、餐廳、設備間、糧倉儲酒室、棋牌室、衛生間；

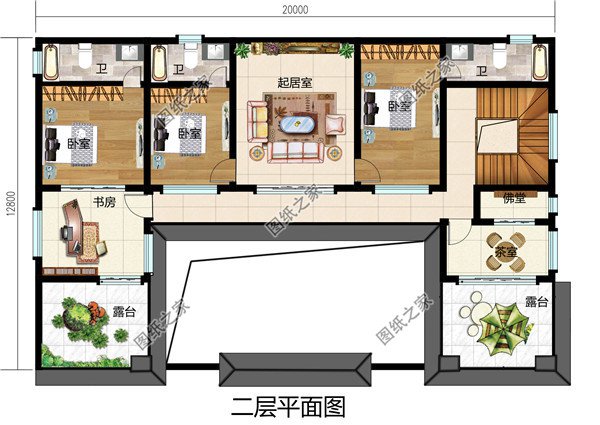

二層戶型：起居室、佛堂、臥室（帶衛生間）x3、書房、茶室、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
