圖紙介紹:本方案為美式田園二層別墅設計方案圖,外觀精美,集豪華與休閑于一體,拒絕千篇一律的外觀,體現主人獨特的品位,屋頂和外墻配色非常協調,渾然一體,帶地下室(如果不需要可以不建造),客廳中空、房間布局合理,臥室較大,戶型很棒。
占地面積:18.9m*15.3m,一層建筑面積235平方米左右;
建筑層高:二層(帶地下室);
建筑高度:9.00米(含屋頂);
設計功能:

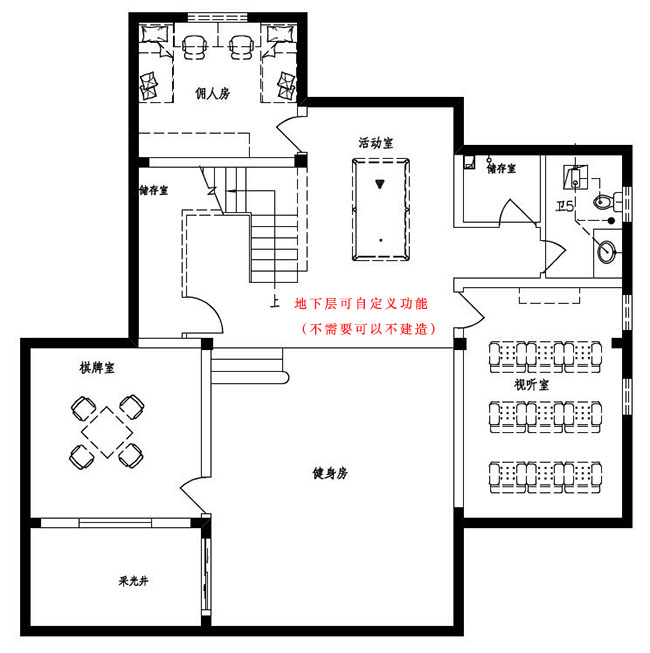

地下層:活動室、傭人房、健身房、棋牌室、視聽室、衛生間、儲藏間;(地下層功能自定義)

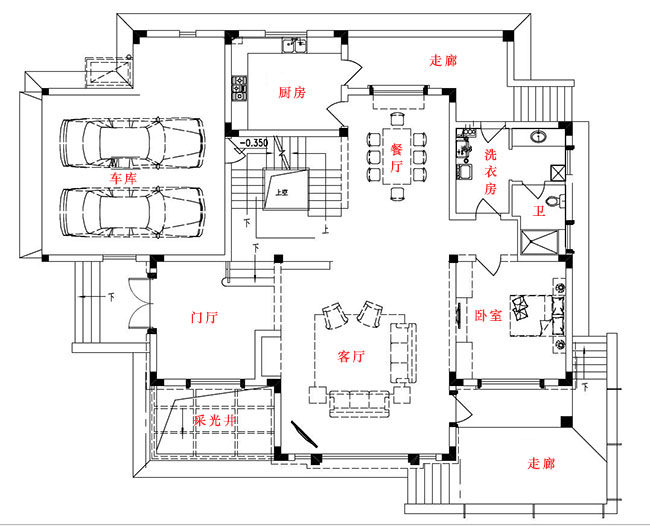

一層戶型:門廳、客廳、餐廳、廚房、臥室、洗衣房、衛生間、走廊x2、車庫;

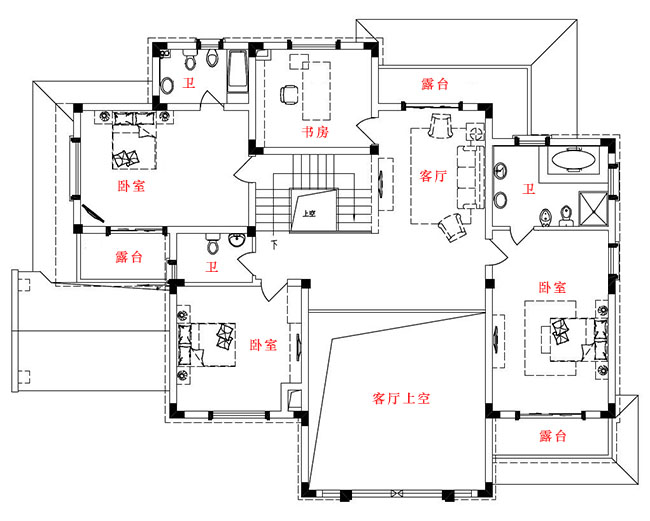

二層戶型:客廳上空、客廳、臥室x3(其中2個臥室有衛生間)、書房、衛生間、露臺x3;
圖紙目錄:
建筑:施工圖設計說明、建筑構造做法表一、建筑構造做法表二、室內裝修一覽表、門窗洞表、門窗大樣圖、地下室平面圖、一層平面圖、二層平面圖、屋頂平面圖、1-9立面圖、9-1立面圖、A-J立面圖、J-A立面圖、1-1剖面圖、2-2剖面圖、廚衛大樣圖、樓梯詳圖、廚衛大樣圖、墻身大樣圖一、墻身大樣二;
結構:框架柱表、二層柱網布置圖、地下室、一層柱網布置圖、基礎平面布置圖、屋頂層結構模板圖、二層結構模板圖、首層結構模板圖、地下層底板模板圖、屋面層板配筋圖、二層板配筋圖、首層板配筋圖、地下層底板配筋圖、屋面層梁配筋圖、二層梁配筋圖、首層梁配筋、地下層梁配筋;
給排水:設計總說明與圖例、地下室給排水平面圖、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、給水管道系統圖、給排水管道系統圖、廚衛給排水大樣圖一、廚衛給排水大樣二;
暖通:暖通空調設計和施工說明、空調冷媒管及冷凝水管系統圖、地下室暖通平面圖、一層暖通平面圖、二層暖通平面圖。
本套方案為A3設計圖+彩色效果圖。
