建筑層數：三層
占地尺寸：面寬12.2米x進深11.7米
占地面積：119.7平方
造價預算：33萬
建筑總面積/總層高：328.8平米（不含入戶平臺、陽臺、露臺）/總高12.8米，屋檐口高10.21米
施工圖(建施圖、結施圖、水施圖、電施圖）共49張，高清效果圖。
建施圖指（建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、門窗、節點詳圖等）
結施圖指（結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構有關的圖紙）
水施圖指（水路說明、給水系統、排水系統、給排水詳細布置等）
電施圖指（電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等）
平面功能介紹：

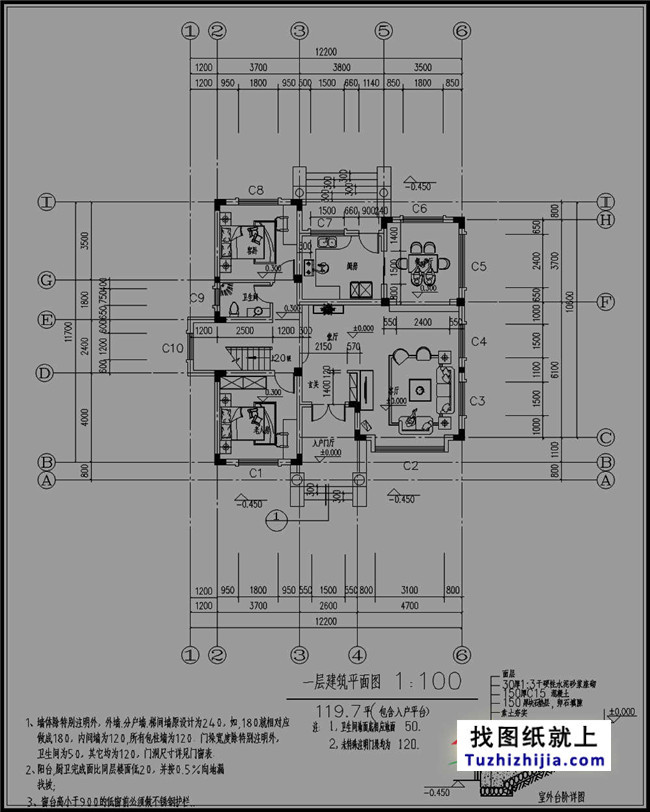

一層：兩室兩廳一廚一衛一樓梯一堂廳（玄關）
門廊（8.8㎡）進門中間玄關（堂廳）（12.3㎡），進門右邊客廳（32.0㎡），進門左邊臥室一（16.3㎡）右邊后面餐廳（14.2㎡），后面中間廚房/后門廊（12.2㎡/8.4㎡），左邊中間雙跑樓梯和過道（14.1㎡），左邊后面衛生間/臥室（6.3㎡/14.5㎡）。以上均為單空間建筑面積。

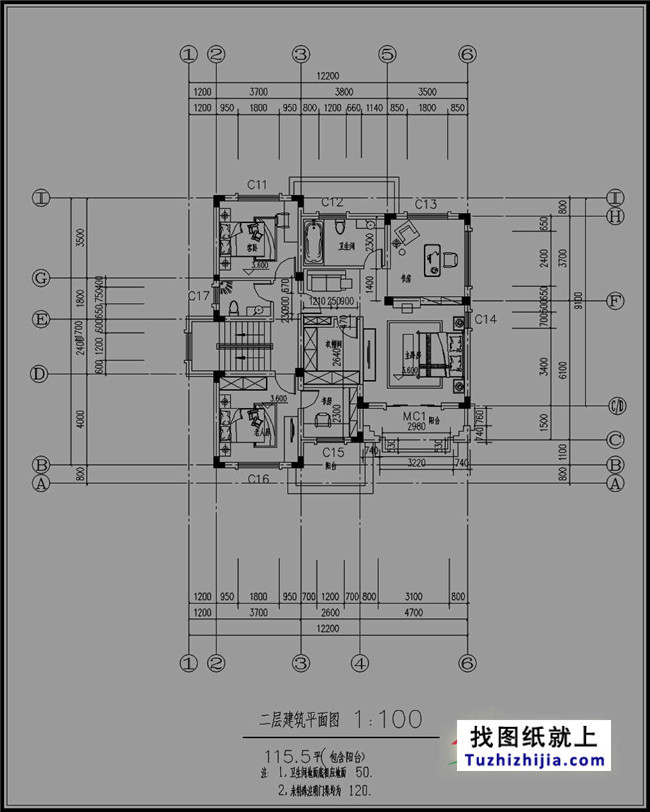

二層：四室兩衛一樓梯一陽臺
左邊前面露臺/臥室/中間前面書房兼衣帽間（7.6/16.3/7.1㎡），右邊主臥室/帶前面陽臺/帶右邊后面書房/帶中間衣帽間/帶后面衛生間（28.2/8.6/14.2/8.3/8㎡），左邊中間公衛生間（6.3㎡），左邊后面臥室（14.5㎡），左邊中間雙跑樓梯和過道（14.1㎡），以上均為單空間建筑面積。

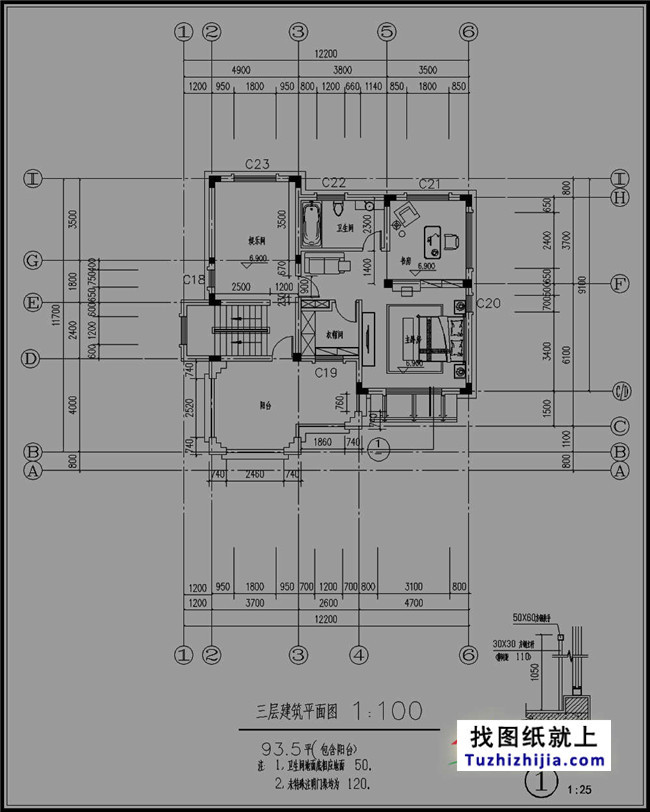

三層：兩室一活動室一露臺一衛生間一樓梯
左邊前面露臺（23.6㎡），右邊主臥室/帶右邊后面書房/帶中間衣帽間/帶后面衛生間（28.2/14.2/8.3/8㎡），左邊后面活動室（20.8㎡），左邊中間雙跑樓梯和過道（14.1㎡），以上均為單空間建筑面積。
閣樓上全架空
全套A3設計圖+高清效果圖，拿到即可施工。
