開間：12米 進深：12米
占地面積：144平米
建筑面積：359.91平米
設計功能：

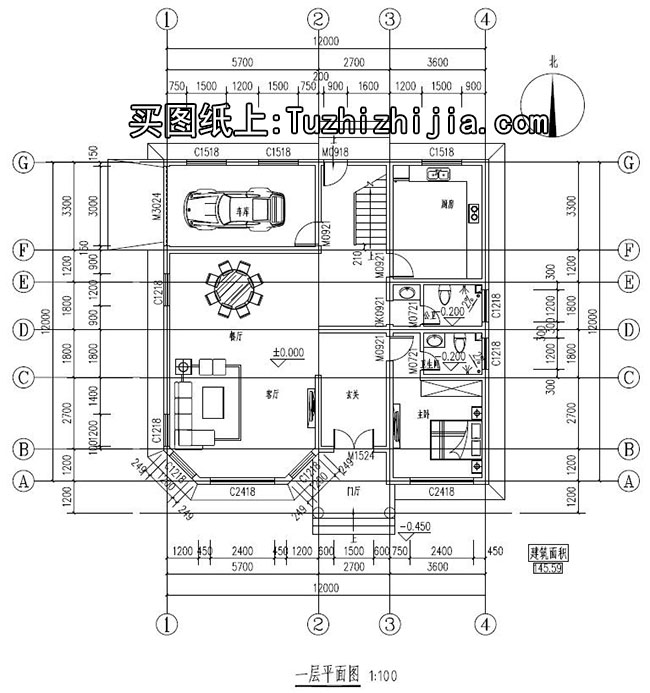

一層：客廳、餐廳、廚房、棋牌室、衛生間；

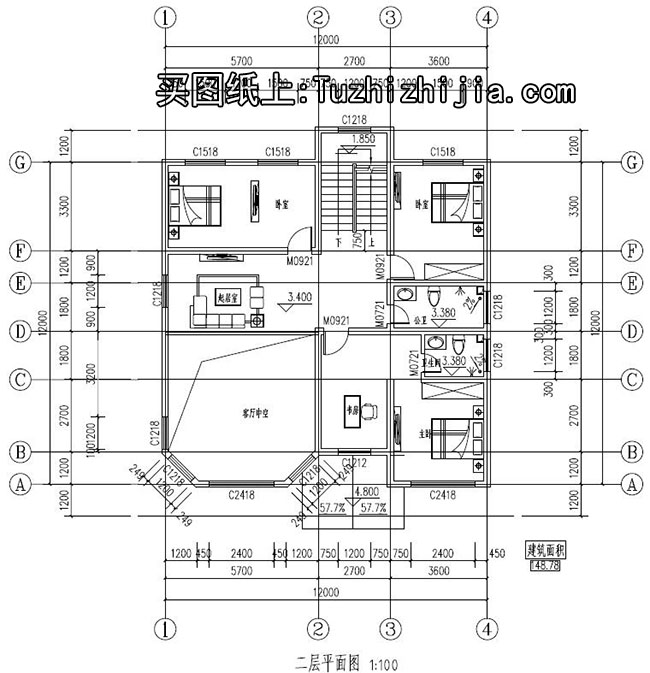

二層：臥室2間、更衣室、衛生間、客廳上空、陽臺;

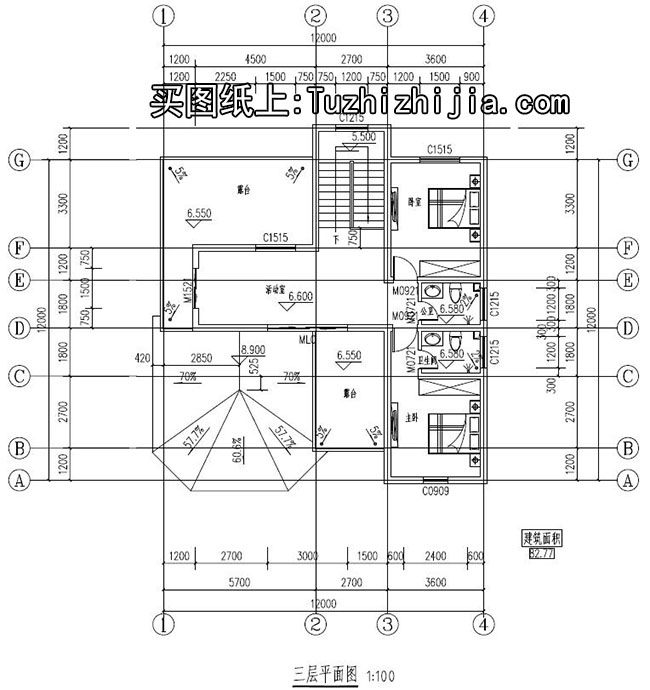

三層：臥室2間、衛生間、書房、露臺2個。
圖紙目錄：
建施：建筑設計總說明、門窗表、一層平面圖、二層平面圖、三層平面圖、屋頂平 面圖、東立面圖、南立面圖、西立面圖、北立面圖、1-1剖面圖、門窗大樣 樓梯平面圖、門樓大樣（共12張圖紙）；
結施：結構設計總說明、基礎平面布置圖、基礎大樣圖、一層及以下柱定位及配筋 圖、二層拄定位及配筋圖、三層拄定位及配筋圖、基礎梁配筋圖' 二層梁配 筋圖、二層板配筋圖、三層梁配筋圖、三層板配筋圖、屋面梁配筋圖、屋面 板配筋圖、樓梯結構剖面圖（共13張圖紙）；
水施：給排水設計說明及圖例、一層給排水平面圖、二層給排水平面圖、三層給排 水平面圖、給水系統圖、排水系統圖、衛生間大樣圖、太陽能熱水器接管示 意圖（共7張圖紙）；
電施：電氣設計說明及圖例、一層照明平面圖、二層照明平面圖、三層照明平面圖 一層插座平面圖、二層插座平面圖、三層插座平面圖、一層接地及弱電平面 圖、二層弱電平面圖、三層弱電平面圖、屋頂防雷裝置平面圖、配電系統圖 衛生間局部等電位聯接示S詳圖、弱電系統圖（共15張圖紙）。
本套圖紙將近50張A3圖紙，帶高清效果圖，歐式風格，客廳中空，設計師推薦圖紙
