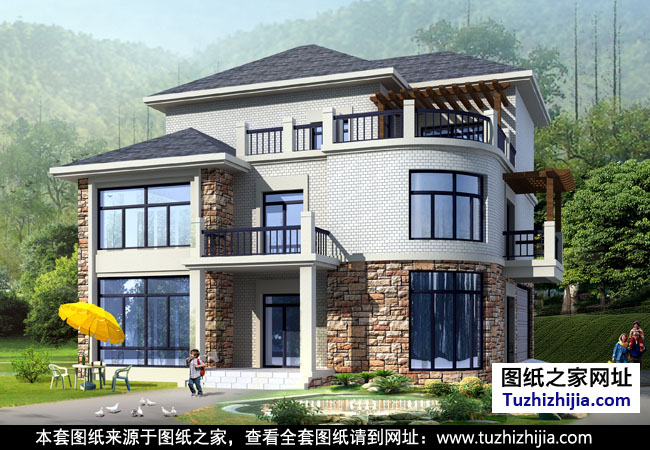

圖紙介紹：現代時尚三層別墅設計圖紙，鄉村自建別墅推薦，含全套施工圖和效果圖，總建筑面積為412.72平方米，開間13.2m，進深12.8m；
占地面積：13.2m*12.8m，170平方米左右；
建筑層高：三層；
建筑高度：10.65m；
屋頂形式：坡屋頂；

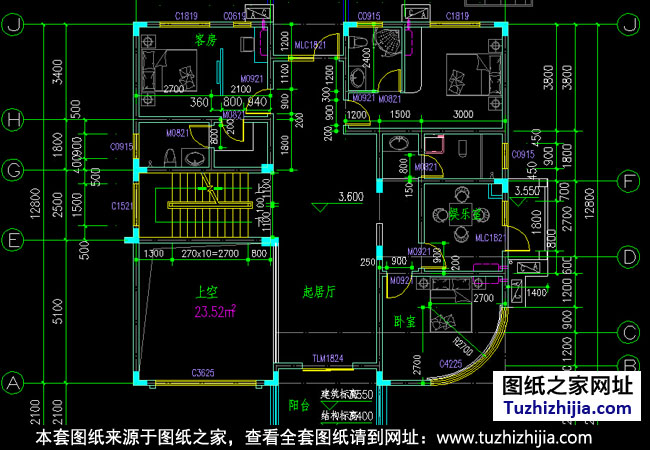

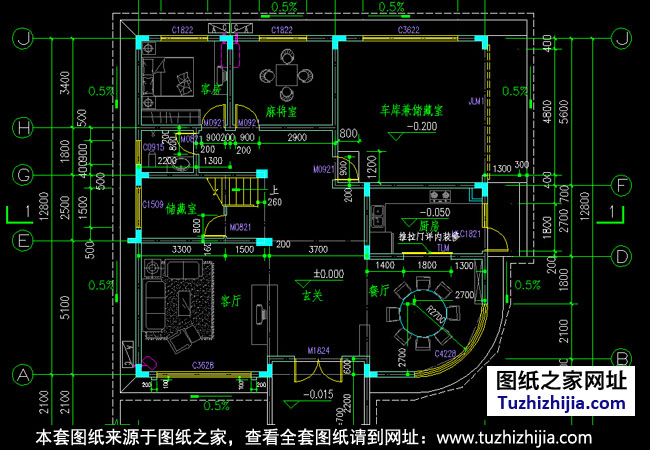

設計功能：一層，玄關、客廳、儲藏室、客房、麻將室、車庫兼儲藏室、廚房、餐廳；二層，陽臺、起居廳、臥室、衛生間、娛樂室、客房兩間、衛生間兩間；
三層，屋頂花園、主臥、書房、更衣室衛生間。
圖紙目錄：建筑設計說明、建筑節能構造列表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門窗詳圖、門窗表、節點詳圖、結構設計總說明、基礎平面圖、基礎詳圖、基礎尺寸及配筋表、基頂~三層柱平面布置圖、三層~屋頂柱平面布置圖、一層板平面配筋圖、二層板平面配筋圖、三層板平面配筋圖、屋頂層板平面配筋圖、一層梁平面配筋圖、二層梁平面配筋圖、三層梁平面配筋圖、屋頂層梁平面配筋圖、樓梯配筋圖、節點配筋圖、給排水設計說明、主要設備材料表、使用標準圖集選用表、圖例、給排水系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、電氣設計說明、家庭弱電配線箱系統、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、屋頂層防雷平面圖、效果圖等。
本套圖紙包括DWG（可編輯修改，可打印出圖）和高清PDF（不可編輯修改，可打印出圖）兩種格式。
