圖紙預覽及簡介：[僅是局部效果預覽，詳細圖紙請下載附件查看]
建筑占地面積：9米×10米；
建筑層數：三層；
建筑高度10米（不含屋頂）；屋頂形式：平屋頂坡屋頂結合；
設計功能：

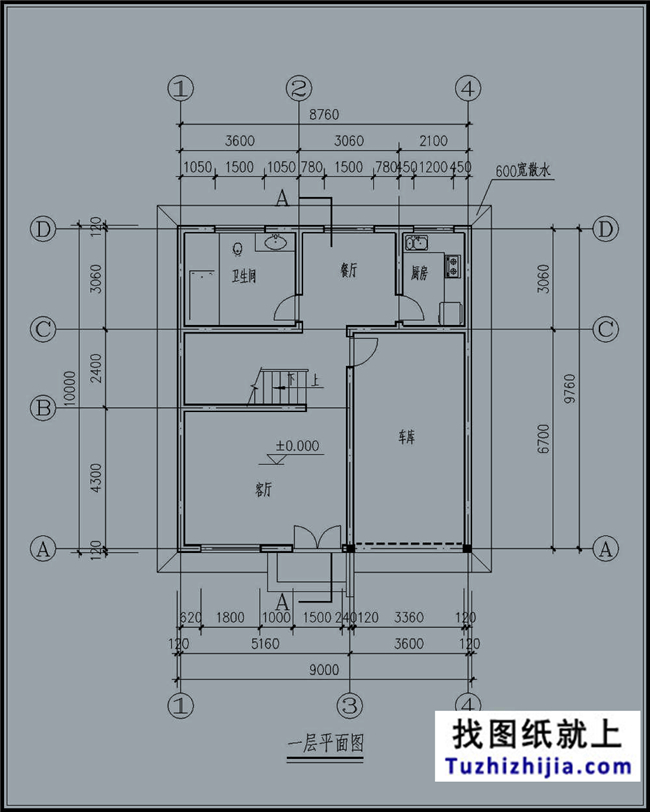

一層：客廳、樓梯間、車庫、廚房、餐廳、衛生間；

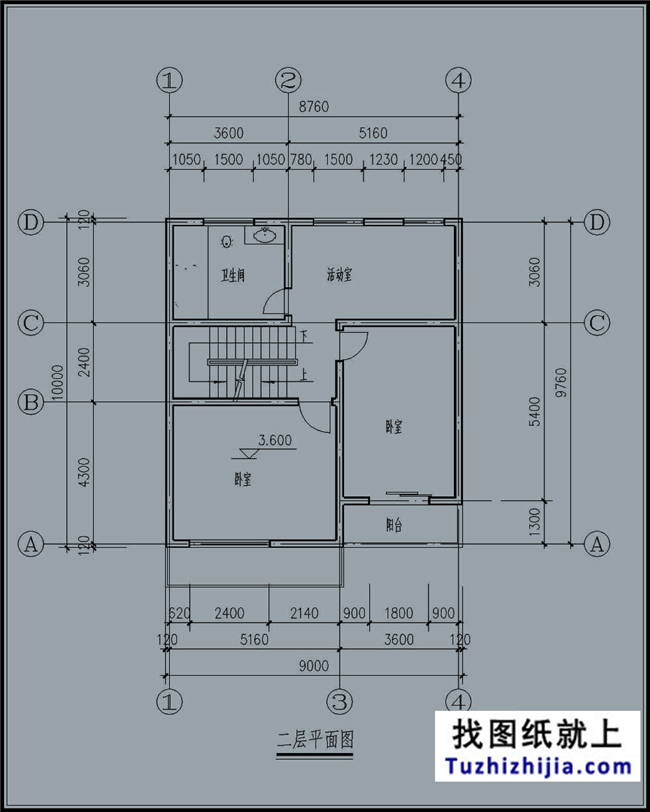

二層：臥室、樓梯間、臥室（附陽臺）、活動室、衛生間；

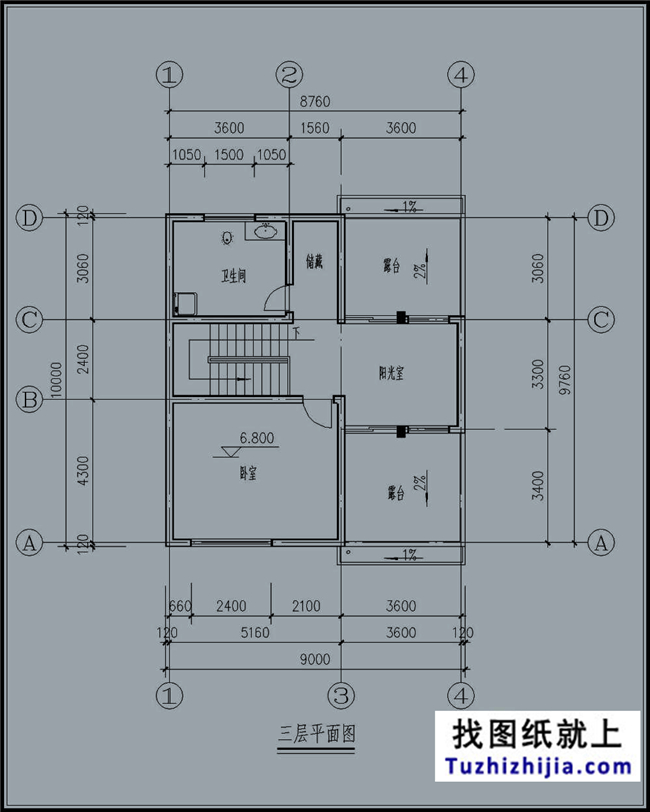

三層：衛生間、儲藏、露臺、陽光室、露臺、臥室；
圖紙目錄：
建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋面平面圖、北立面圖、南立面圖、1-1剖面圖、基礎平面圖、結構設計說明、三層梁平法施工圖、三層板平法施工圖、屋頂梁平法施工圖、基礎平面圖、屋頂板平法施工圖、二層梁平法施工圖、二層板平法施工圖；
1.本三層農村房屋設計結構體系為三層磚混結構，占地面積90平方米，建筑面積247平方米。
2.本工程所注一層室內地坪標高為正負0.000。
3.圖中所注尺寸除標高以米為單位，其余均以毫米為單位。
4.砌體材料均用燒結粘土空心磚。
5.窗臺高度不足900處，在窗臺內側設防護欄桿，防護欄桿凈高1050mm，豎桿凈距≤110mm，樣式由甲方自定。。
6.本工程建筑類別性質為三類民用建筑，設計安全等級為二級，建筑物耐火等級為二級，屋面防水等級為III級，抗震烈度少于6度，防雷等級為三級，建筑設計使用年限為50年。
7.地面做法：20厚1：2水泥砂漿面，70厚C15素砼墊層，80厚卵石墊層，素土夯實。
8.散水做法：600寬60厚C15細石砼加漿隨搗隨抹(5％坡)80厚卵石墊層，素土夯實。
9.樓面做法：現澆板樓板上基層處理后純漿套漿20厚1：3水泥砂漿隨搗隨抹。
10.天棚做法：板底基層處理后，5厚水泥紙筋灰分層抹平，2厚紙筋灰光面，106涂料刷白。
