圖紙介紹：最新款二層半別墅圖片，占地115平米左右，帶地下室，帶露臺。又是一款外觀美布局好的戶型。二樓設有套間，帶衛生和大衣帽間，高端大氣，住著舒適。二三層的露臺欄桿都采用花瓶式，又稍帶了些簡歐式風，弧形簡約式窗戶美觀又大氣，搭配錯落有致的坡屋頂，整體造型變的十分有韻味！
占地面積：11.26m*9.7m，一層占地115平方米左右；
建筑層高：三層；
建筑高度：11.88米（含屋頂）；
設計功能：

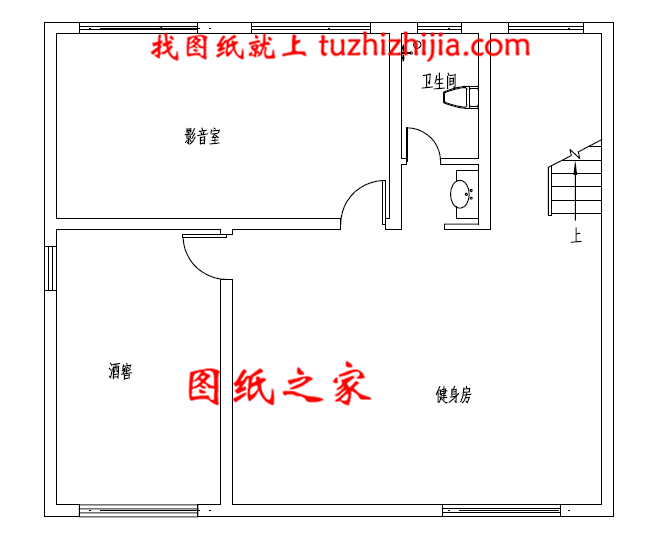

地下室：酒窖、影音室、健身房、衛生間；

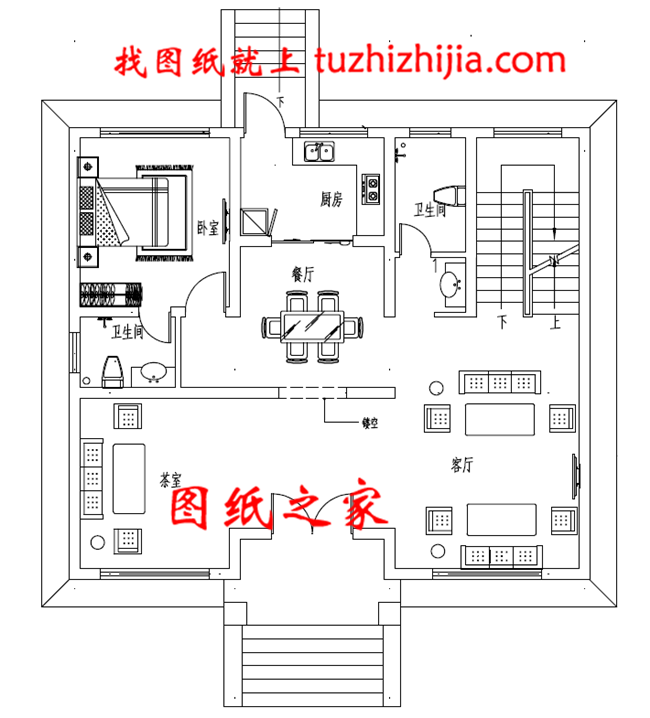

一 層：客廳、茶室、廚房、餐廳、臥室、衛生間；

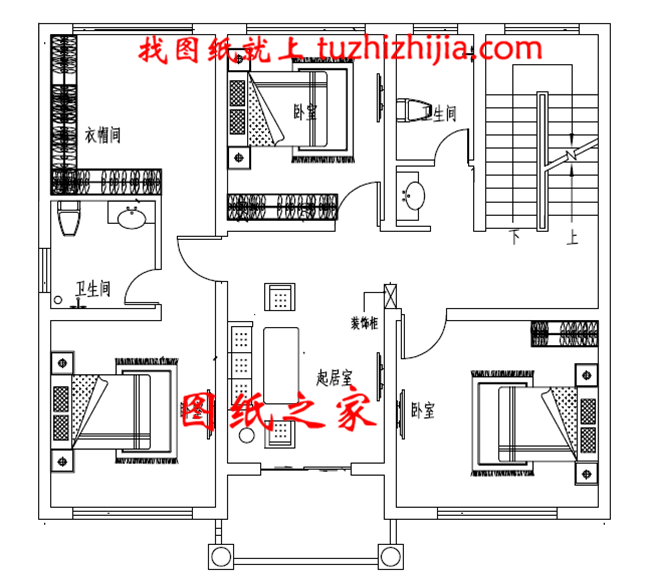

二 層：起居室、主臥（帶衣帽間、衛生間）、臥室x2、衛生間、陽臺；

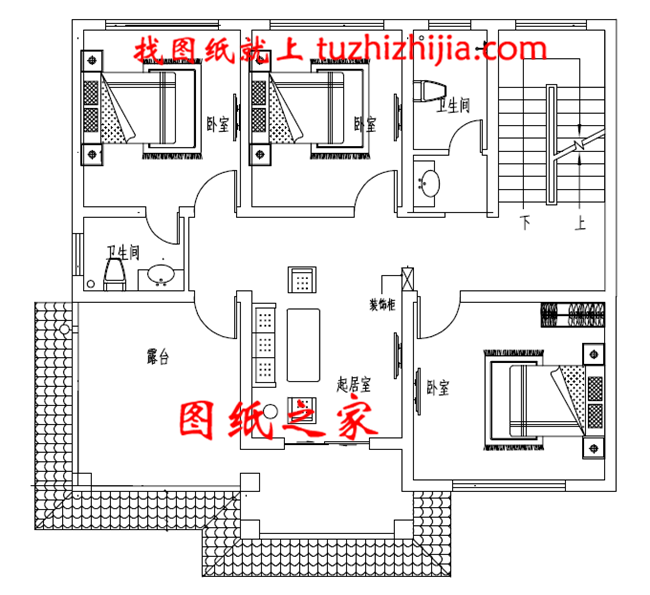

三 層：健身房、臥室（帶衛生間）、臥室x2、衛生間、大露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
全套A3設計圖+效果圖，拿到即可施工。
