圖紙介紹：新式帶挑空客廳三層鄉村別墅設計圖，占地170平左右,豪華的外觀設計高端大氣上檔次，內部帶挑高客廳 、棋牌室和大露臺，空閑的時候可以在陽臺處閑談聊天，擺上桌椅，約朋友喝下午茶也是不錯的，是享受鄉村時光的美好居所。
占地面積：14.0m*13.5m，170平方米左右；
建筑層高：三層；
建筑高度：12.1米（含屋頂）；
設計功能：

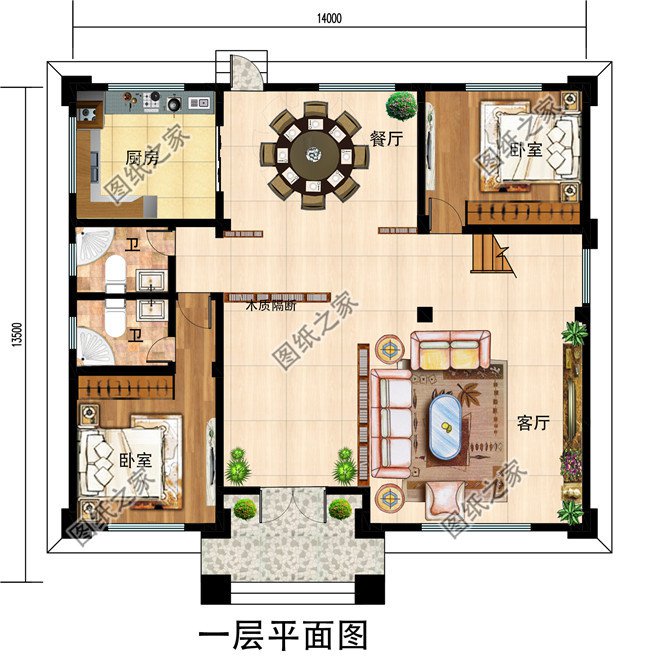

一層戶型：廚房，餐廳，客廳，公衛，主衛，主臥，臥室；
二層戶型：陽臺x2，主臥，主衛，公衛，臥室x2，衣帽間，棋牌室，客廳，客廳上空；

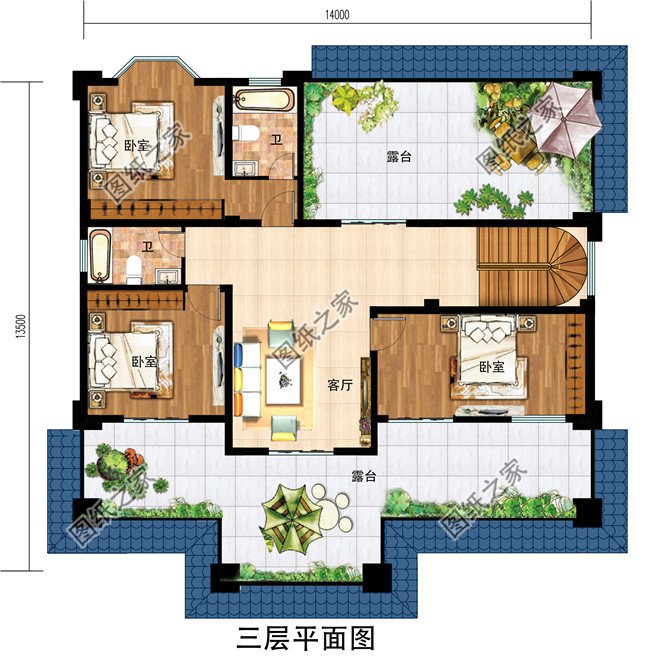

三層戶型：主臥x2，主衛x2，露臺x2，客廳，臥室；
圖紙目錄：
建筑圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖，屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、樓梯大樣圖、節點大樣圖、門窗表；
結構圖：結構設計總說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖；
給排水圖：給排水設計總說明、給排水系統圖、一層排水平面圖、二層排水平面圖、一層給水平面圖、二層給水平面圖、屋頂排水平面圖；
電氣圖：電氣設計說明、建筑防雷說明、設備材料表、等電位聯結做法及示意、衛生間局部等電位聯結示例、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、屋頂防雷平面圖、基礎接地平面圖；
本套方案包含全套A3設計圖+彩色效果圖。
