圖紙介紹：141平方米三層豪華新中式別墅設計圖紙帶外觀效果圖，外觀盡顯低調大方。采用米黃色的真石漆、白色防水涂料和深咖色外墻漆裝飾，屋檐用青灰色琉璃瓦鑲嵌，別墅的整體用色非常的沉穩大氣，彰顯出別墅主人的成熟穩重。雙扇對開大門是中式建筑的代表，彰顯大戶之風。
占地面積：13.7m*10.9m，141.35平方米左右；
建筑層高：三層；
建筑高度：12.8米（含屋頂）；
設計功能：

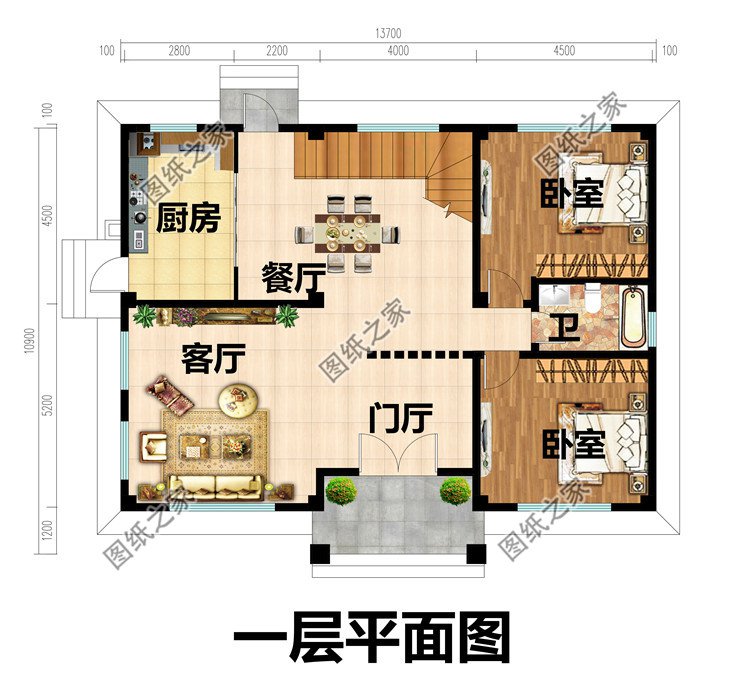

一層戶型：客廳、餐廳、廚房、衛生間、臥室x2；

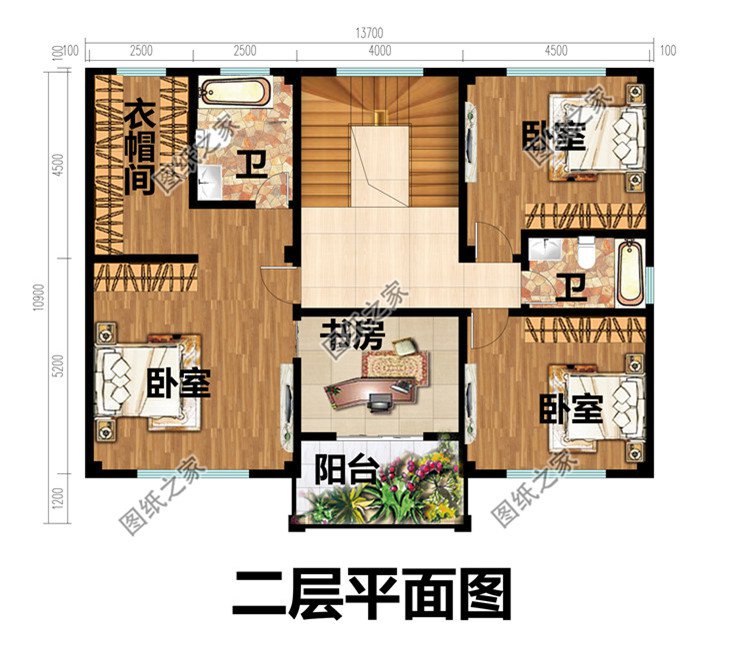

二層戶型：臥室（帶書房、衣帽間、衛生間）、臥室x2、衛生間、陽臺；

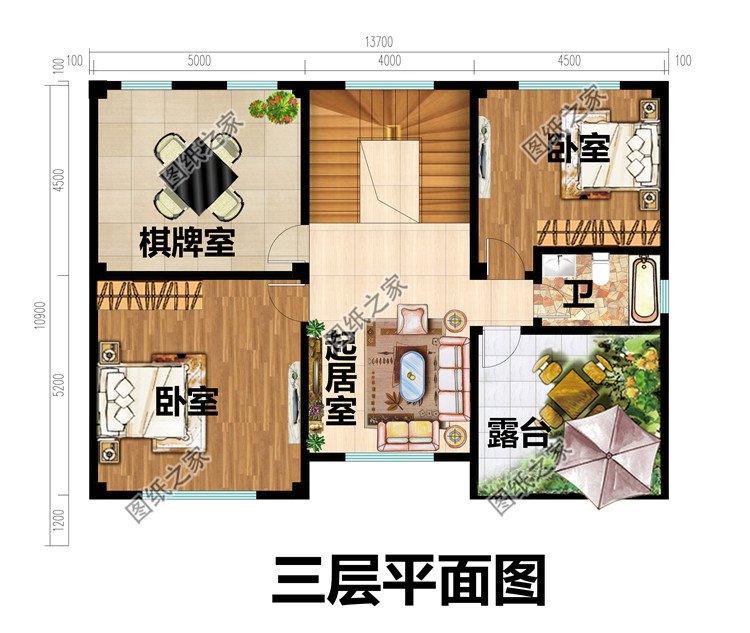

三層戶型：休閑區、娛樂室、臥室x2、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
