圖紙介紹：建筑物合理使用年限分為50年；墻體防潮層設在-0.060處，防潮層做法為20mm厚1:2水泥砂漿加5%防水劑(以水泥重量計)粉刷，防潮層以下墻體內外兩側用1:2水泥砂漿粉光；本工程凡予留孔位于鋼筋混凝土構件上者，其位置尺寸及標高詳見結構施工圖，凡在墻體上的予留洞孔均見建施圖；凡予埋在混凝土或砌體中的木磚均應采用瀝青浸透的防腐處理，設備安裝及管道敷設及吊頂等所需的予埋鐵件應與土建施工同步進行。
占地面積：11.9m*8.6m，100平方米左右；
建筑層高：三層；
建筑高度：11.8米（含屋頂）坡屋頂；
設計功能：

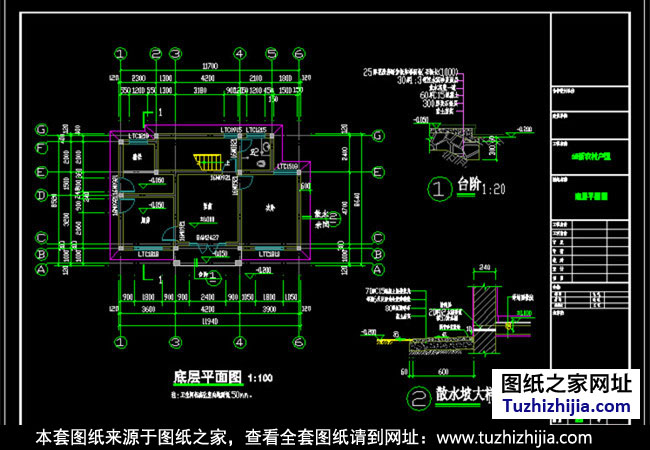

一層：豬欄、廚房、堂屋、次臥、衛生間；

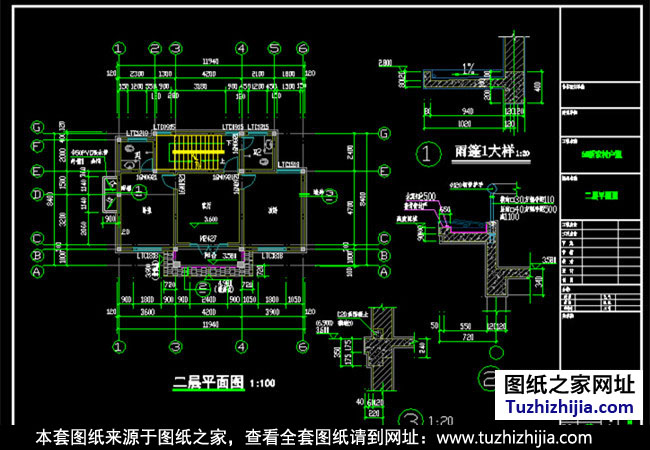

二層：臥室、客廳、次臥、2間衛生間、陽臺；

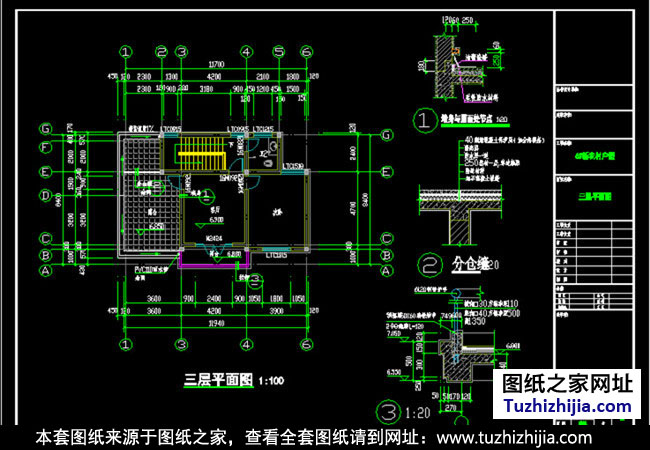

三層：露臺、客廳、次臥、衛生間；
圖紙目錄：建筑：效果圖、建筑設計說明、工程構造做法表、底層平面圖、二層平面圖、三層平面圖、屋頂平面圖、東西南北軸立面圖、1-1剖面圖、2-2剖面圖、樓梯平面詳圖、衛生間大樣、節點詳圖；結構：結構設計說明、結構構造表、基礎平面布置圖、柱配筋圖、二層梁配筋圖、三層梁配筋圖、屋面梁配筋圖、二層板配筋圖、三層板配筋圖、屋面板配筋圖、樓梯大樣、樓梯配筋圖；電氣：電氣設計說明、配電系統圖、一層配電平面圖、二層配電平面圖、三層配電平面圖、 基礎接地平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖；給排水：給排水設計說明與圖例、底層給排水平面圖、二層給排水平面圖、三給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖。
本套圖紙包括DWG（可編輯修改，可打印出圖）和高清PDF（不可編輯修改，可打印出圖）兩種格式。
