圖紙介紹:面寬13米獨棟三層新中式別墅設計圖,復式自建房戶型方案,適合農村自建!一層采用東西動靜分區設計,西側設計餐廚、客廳,布局通透,面積開闊,動線流暢;東側部分設計為兩間臥室+兩個衛生間,方便日常起居使用;二樓為家人的休息空間,布置了三間臥室,家中成員都能擁有自己的私享空間。中部走廊鏈接西側開放式茶室與客廳和陽臺,三樓以娛樂待客功能為主,設置棋牌室、影音室,大大提升室內休閑功能,同時東側的兩間臥室,可供親朋好友臨時居住。南向大露臺為家中晾曬提供了場地,也可以作為室外休閑區域加以使用。
占地面積:13.1m*16.5m,201.25平方米左右;
建筑層高:三層;
建筑高度:13.151米(含屋頂);
設計功能:

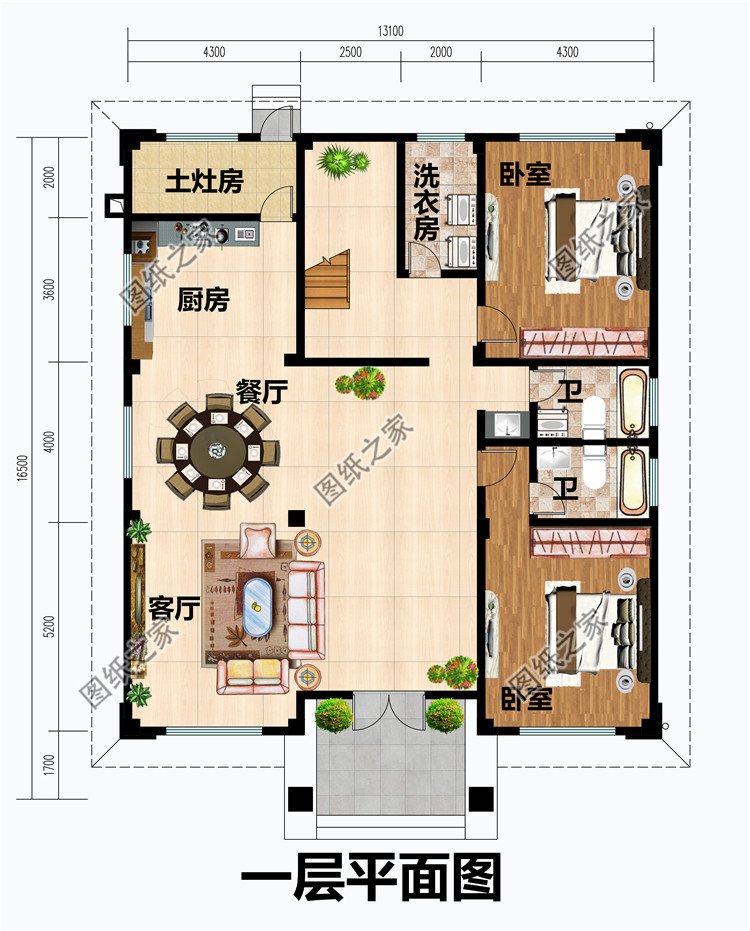

一層戶型:客廳、土灶間、洗衣房、廚房、餐廳、臥室(帶衛生間)、臥室、衛生間;

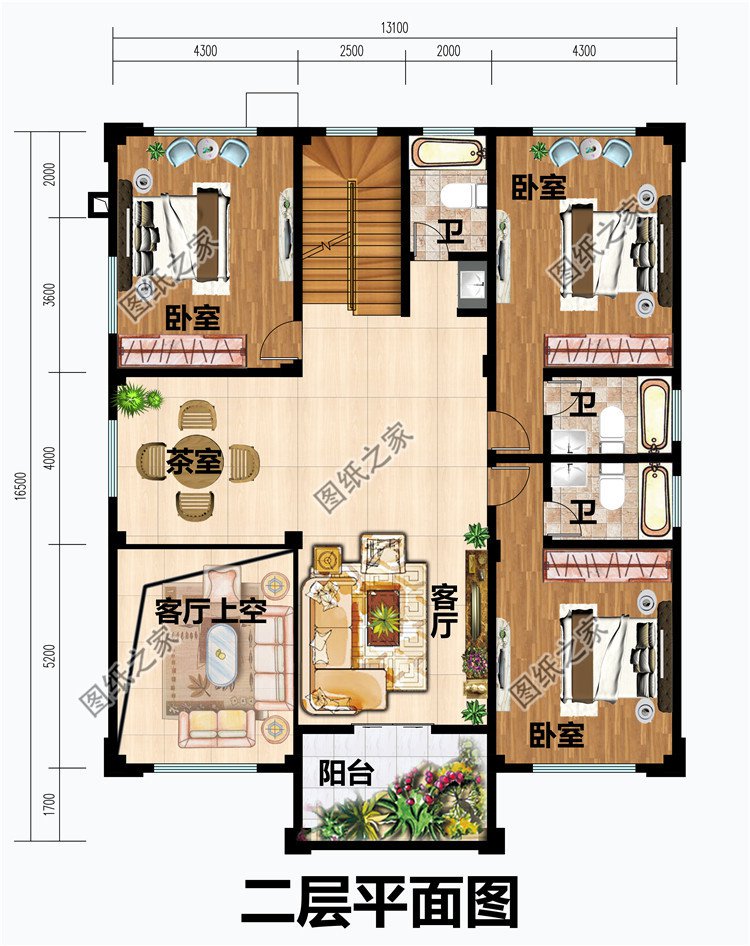

二層戶型:客廳上空、客廳、茶室、臥室(帶衛生間)x2、臥室、衛生間、陽臺;

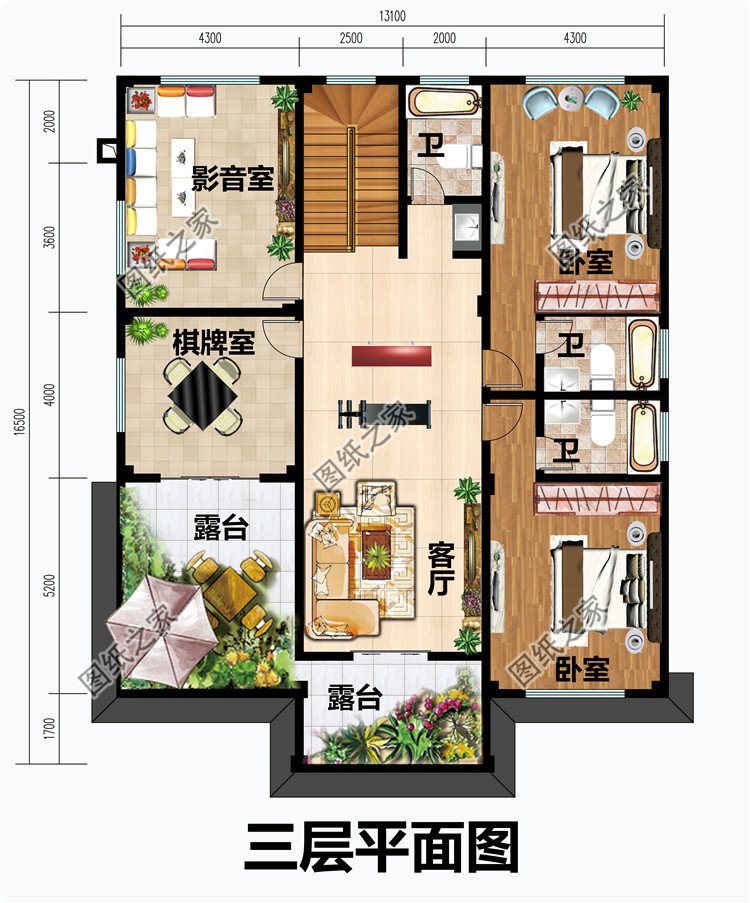

三層戶型:客廳、棋牌室、影音室、臥室(帶衛生間)x2、露臺x2;
圖紙目錄:
建 筑 圖:建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等;
結 構 圖:結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等;
給排水圖:給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等;
電 氣 圖:電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等;
