圖紙介紹：本戶型為造價鄉村20萬三層別墅房屋設計圖，面積適中、戶型經典，滿足一般家庭建造，主臥都帶衣帽間和衛生間。
占地面積：10.5m*8.9m，100平方米左右；
建筑層高：三層；
建筑高度：13.30米（含屋頂）；
設計功能：

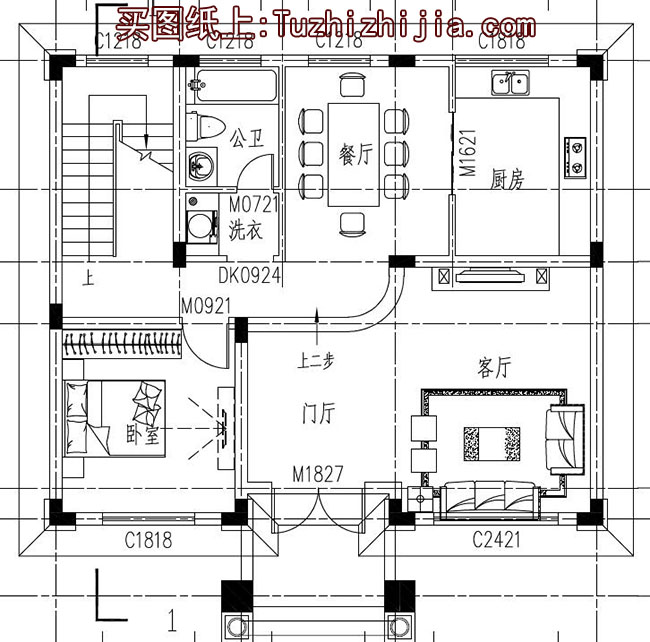

一 層：門廳、客廳、臥室、廚房、餐廳、衛生間、臥室；

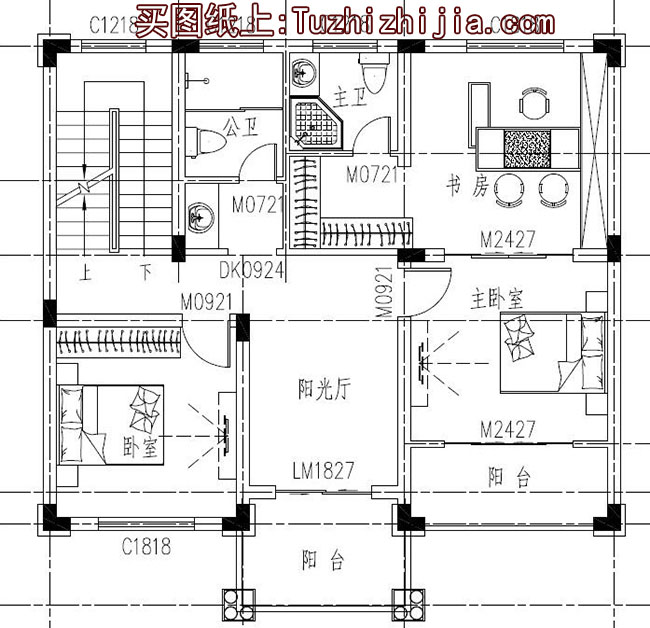

二 層：小客廳、主臥（帶書房、衣帽間、衛生間、陽臺）、次臥、衛生間；

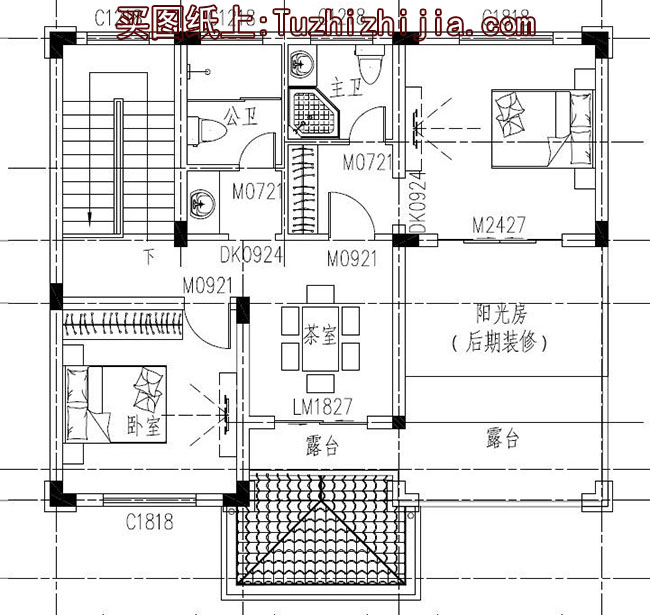

三 層：茶廳、主臥（帶衛生間和衣帽間）、次臥、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、工程做法、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表；
結 構 圖：結構設計總說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖；
給排水圖：給排水設計說明及圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖；
全套A3設計圖+高清效果圖，拿到即可施工。
