圖紙介紹：本戶型為三層高端別墅設計圖，簡歐風格，外觀看起來很高檔，內部布局合理，很豁亮。
占地面積：13.9m*10.0m，139平方米左右；
建筑層高：三層；
建筑高度：13.33米（含屋頂）；
設計功能：

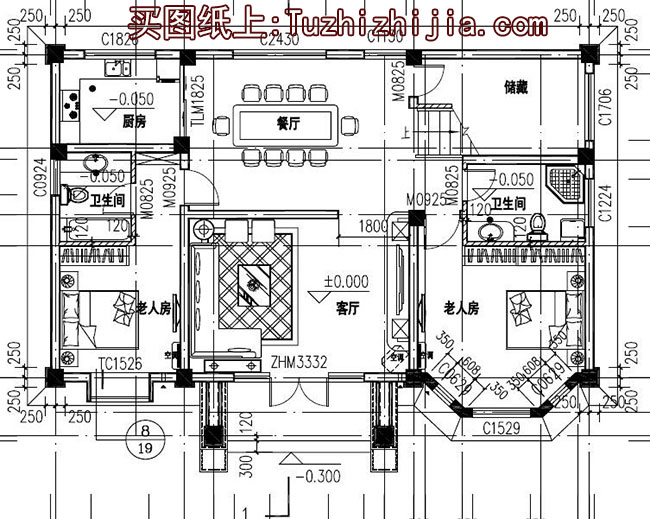

一層戶型展示：客廳、餐廳、廚房、主臥（帶衛生間）、臥室、衛生間、儲藏間；

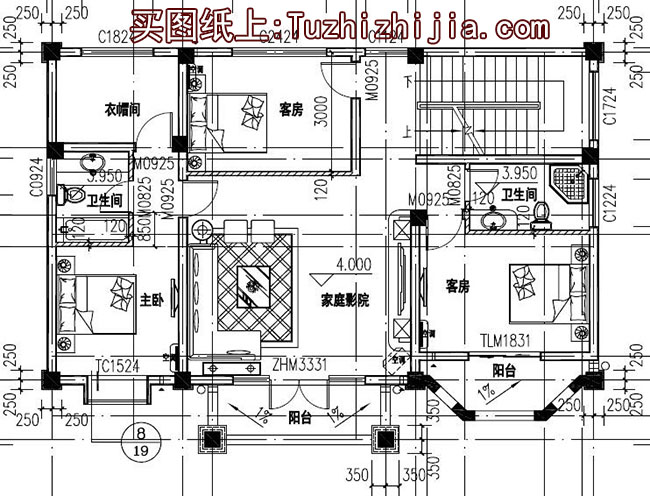

二層戶型展示：客廳、主臥(帶衛生間和衣帽間)、臥室x2、衛生間、陽臺x2；

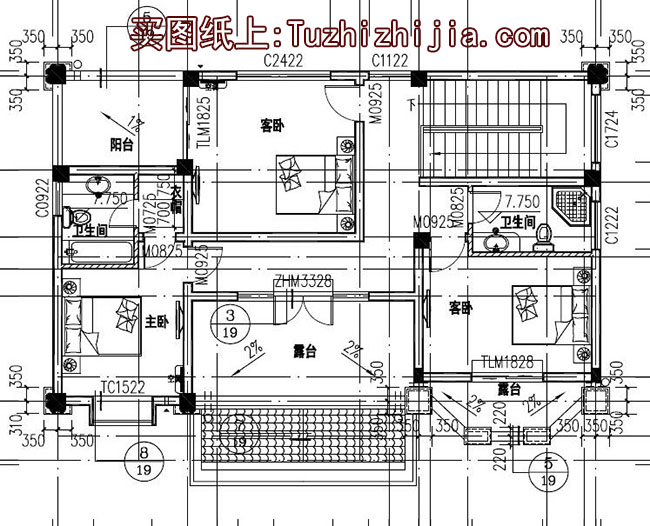

三層戶型展示：主臥（帶衛生間）、臥室x2、衛生間、陽臺、露臺；
圖紙目錄：
建筑圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表；
結 構 圖：結構設計總說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、閣樓層梁結構平面圖、閣樓層板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖；
給排水圖：給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖；
電 氣 圖：電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖；
本套圖紙為A3圖紙+高清效果圖，拿到即可施工。
