圖紙介紹：本戶型為高端豪華三層別墅住宅設計方案圖，歐式外觀風格，外觀設計的非常高端、大氣，如果是農村自建，不管是外觀還是格局都會令人羨慕。
占地面積：13.74m*12.67m，170平方米左右；
建筑層高：三層；
建筑高度：12.10米（含屋頂）；
設計功能：

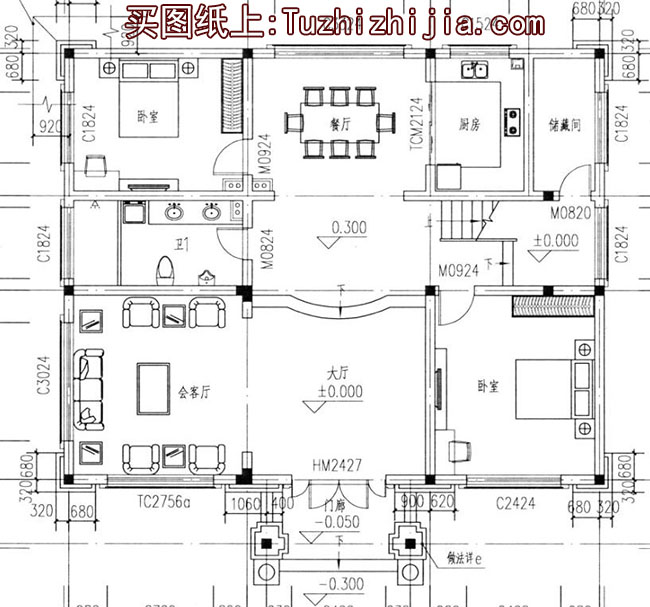

一層戶型：大廳、客廳、餐廳、廚房、臥室x2、衛生間、儲藏間；

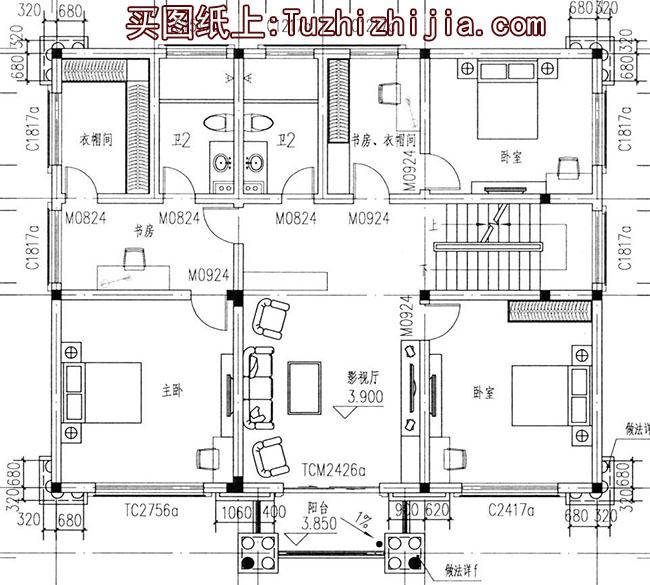

二層戶型：客廳、主臥（帶書房、衛生間、衣帽間）、臥室（帶衣帽間）、臥室、衛生間、陽臺；

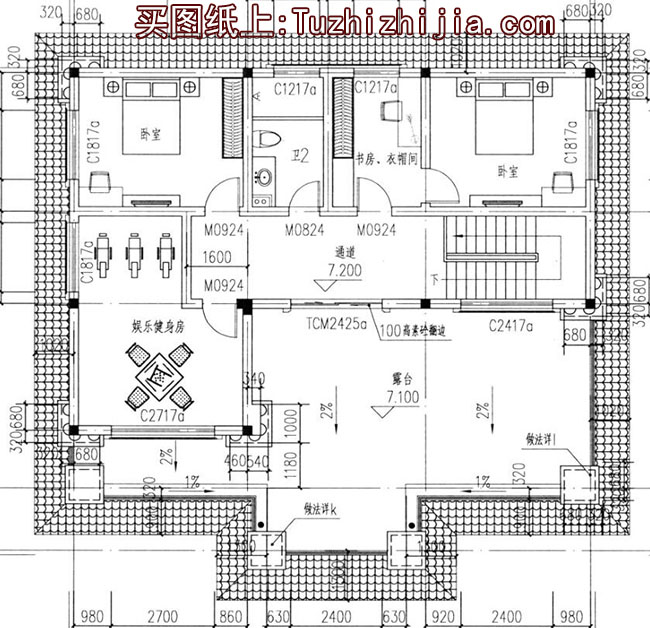

三層戶型：臥室（帶衣帽間）、臥室、娛樂健身房、衛生間、大露臺；
圖紙目錄：
建筑專業：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、1-4立面圖、4-1立面圖、A-D立面圖、D-A立面圖、1-1剖面圖、樓梯大樣詳圖、門窗詳圖、節點大樣圖；
結構專業：結構設計說明、基礎平面布置圖、基礎詳圖、1.15層結構平面布置圖、3.75層結構平面布置圖、6.75層結構平面布置圖、9.75層結構平面布置圖、屋面層結構平面布置圖、樓梯詳圖、節點詳圖；
電氣專業：電氣設計說明、配電系統圖、等電位示意圖、、一~三 照明平面圖、一~三層插座平面圖、一~三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖；
給排水專業：給排水設計說明、給排水系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖；
本套圖紙為全套A3設計圖+高清彩色效果圖！
