圖紙介紹：本戶型為120平方米新農村三層房屋設計圖，外觀簡歐風格，戶型布局實用、經典。
占地面積：12.00m*10.00m，120平方米左右；
建筑層高：三層；
建筑高度：12.29米（含屋頂）；
設計功能：

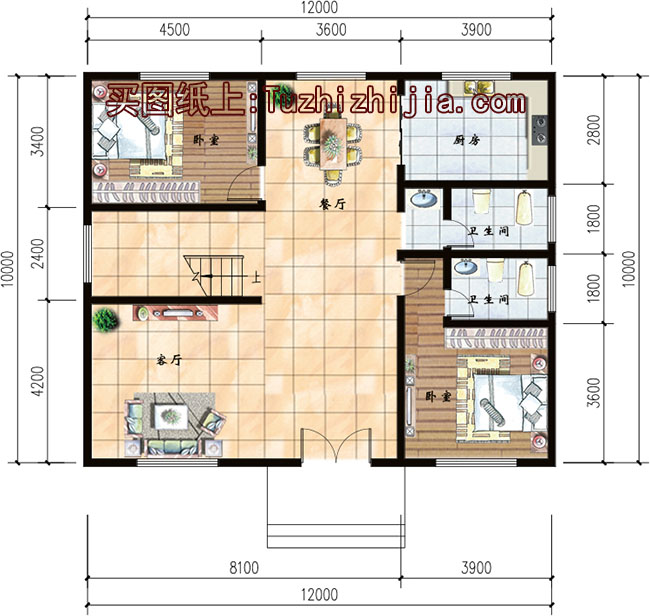

一層戶型設計：客廳、餐廳、廚房、主臥（帶衛生間）、臥室、衛生間；

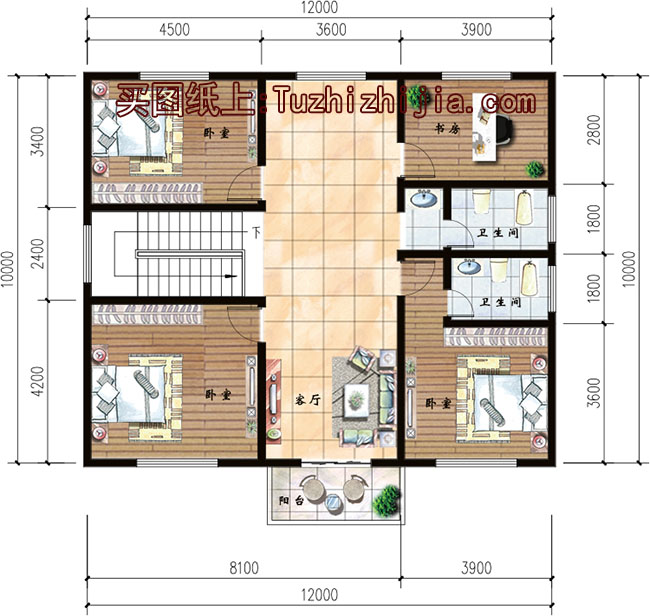

二層戶型設計：客廳、休閑區、主臥（帶衛生間）、臥室x2、書房、衛生間；
三層戶型設計：主臥（帶衛生間）、臥室x2、衛生間、大露臺；
圖紙目錄：
建筑圖：建筑設計說明，材料表，一層平面圖，二層平面圖，三層平面圖，閣樓層平面圖，屋頂平面圖，南立面圖，北立面圖，東立面圖，西立面圖，1-1剖面圖，大樣圖等；
結構圖：結構設計說明1，結構設計說明2，基礎平面布置圖，3.870結構層梁配筋圖，6.870結構層梁配筋圖，9.870結構層梁配筋圖，屋面結構層梁配筋圖，3.870結構層板配筋圖，6.870結構層板配筋圖，9.870結構層板配筋圖，屋面結構層板配筋圖，1-1樓梯剖面圖及樓梯平面圖，樓梯詳圖，大樣圖等；
給排水圖：給排水設計說明，一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，閣樓層給排水平面圖，屋面排水平面圖，給排水系統圖，衛生間大樣圖1，衛生間大樣圖2等；
電氣圖：電氣設計說明、配電系統圖，一層電氣平面圖，二層電氣平面圖，三層電氣平面圖，閣樓層電氣平面圖，基礎接地平面圖，屋頂防雷平面圖，一層弱電配置平面圖，二層弱電配置平面圖，三層弱電配置平面圖等；
本套圖紙為全套A3圖紙+效果圖。
