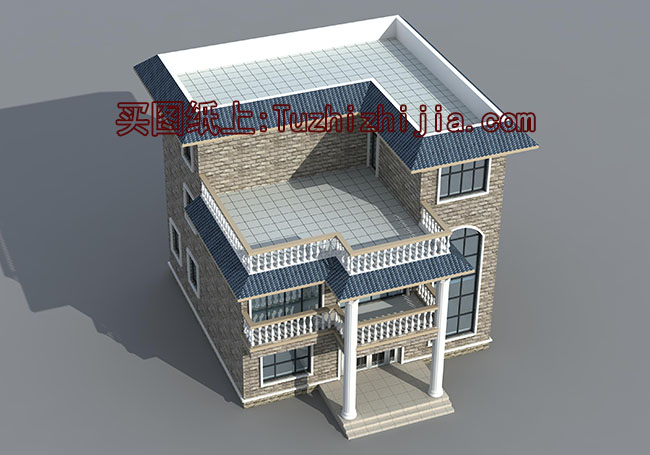

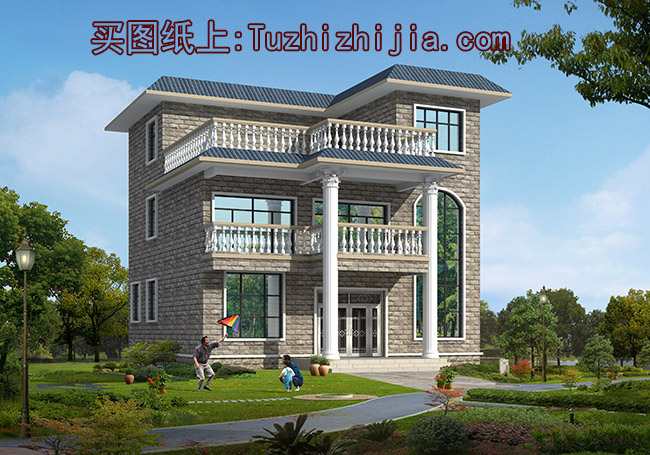

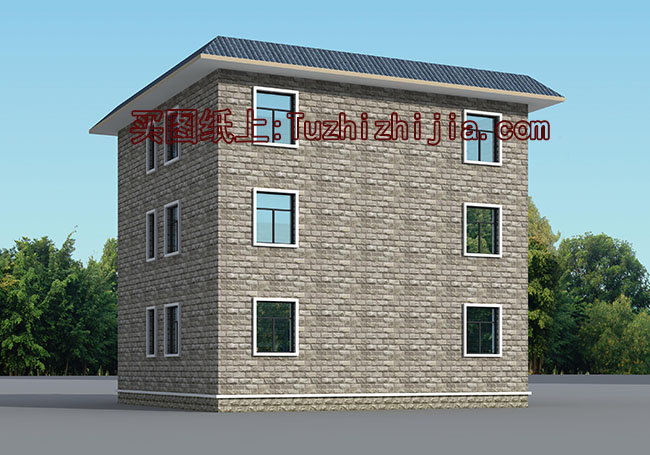

圖紙介紹：本戶型為三層平屋頂別墅房屋設計圖，帶3張效果圖，屋頂為平屋頂，方便放太陽能熱水器、水箱、太陽能發電等設備，一層、二層大客廳寬敞明亮，三層有個大露臺，整體布局實用、合理。
占地面積：12.8m*12.0m，150平方米左右；
建筑層高：三層；
建筑高度：11.9米（含屋頂）；
設計功能：
戶型設計：

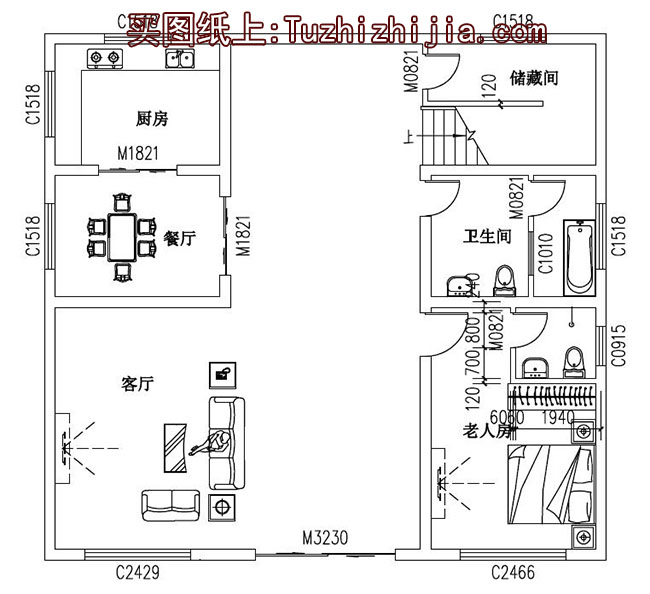

一層戶型：客廳、餐廳、廚房、主臥（帶衛生間）、衛生間、儲藏間；

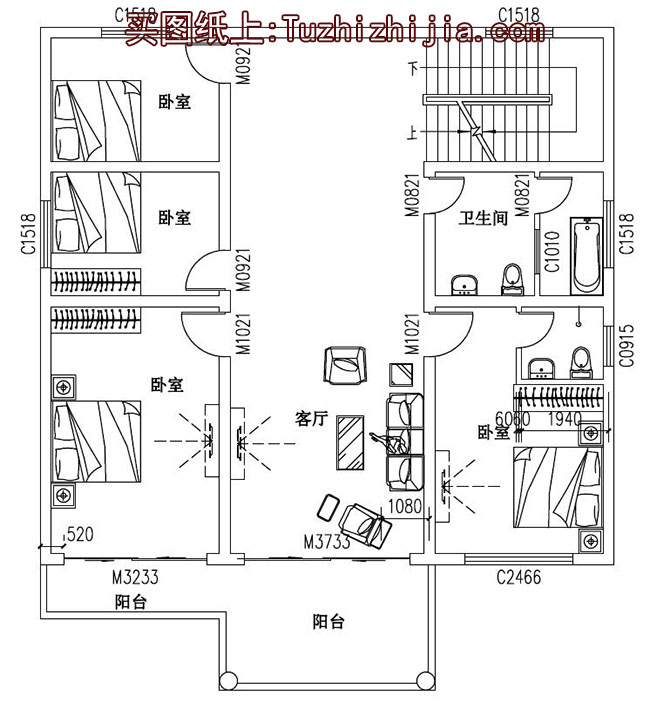

二層戶型：客廳、主臥（帶衛生間）、臥室x3、衛生間、陽臺x2；

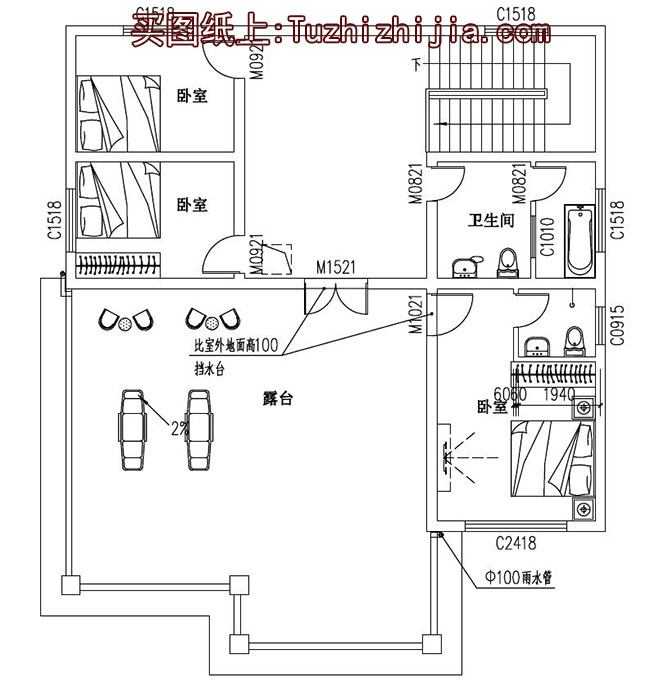

三層戶型：主臥（帶衛生間）、臥室x2、衛生間、大露臺；
圖紙目錄：
建筑專業：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、1-4立面圖、4-1立面圖、A-D立面圖、D-A立面圖、1-1剖面圖、樓梯大樣詳圖、門窗詳圖、節點大樣圖等；
結構專業：結構設計說明、基礎平面布置圖、基礎詳圖、1.15層結構平面布置圖、3.75層結構平面布置圖、6.75層結構平面布置圖、9.75層結構平面布置圖、屋面層結構平面布置圖、樓梯詳圖、節點詳圖等；
電氣專業：電氣設計說明、配電系統圖、等電位示意圖、、一~三 照明平面圖、一~三層插座平面圖、一~三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
給排水專業：給排水設計說明、給排水系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖等；
本套圖紙為全套A3設計圖+高清彩色效果圖！
