圖紙預覽及簡介:[僅是局部效果預覽,詳細圖紙請下載附件查看]
建筑占地面積:9.2米×10.87米;
建筑層數:三層;
占地面積:100平方米,
建筑面積:280平方米;
建筑高度:10米(不含屋頂);屋頂形式:坡屋頂;
設計功能:
一層:客廳、廚房、餐廳、樓梯、臥室、衛生間、車庫;

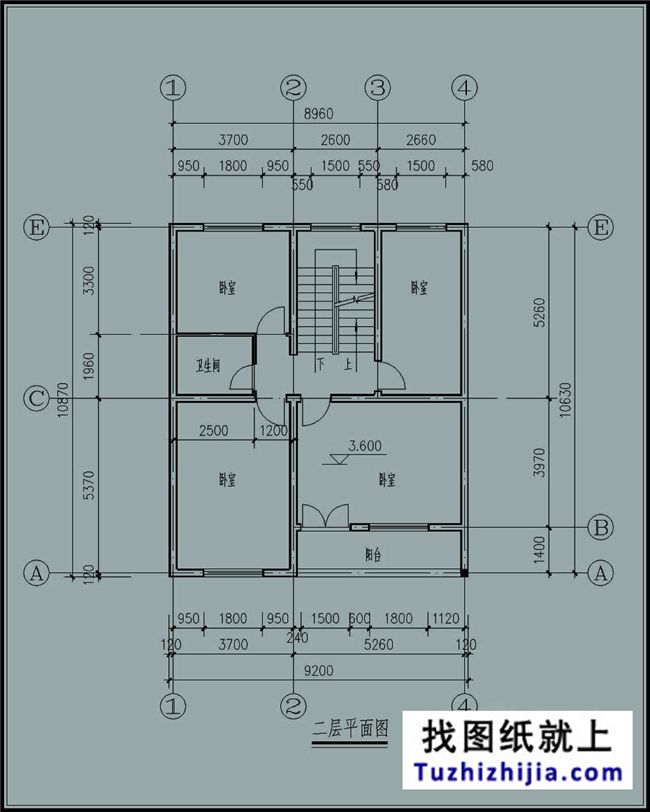

二層:樓梯、臥室、臥室、衛生間、臥室、臥室(附陽臺);

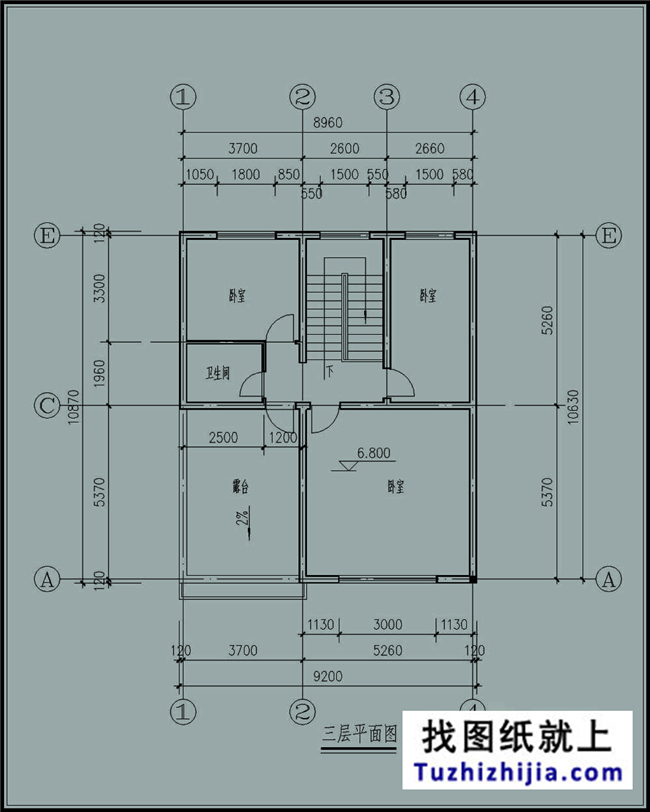

三層:臥室、樓梯、臥室、衛生間、露臺、臥室;
圖紙目錄:
建筑設計說明、結構設計說明、一層平面圖、二層平面圖、三層平面圖、屋面平面圖、北立面圖、南立面圖、西立面圖、A-A剖面圖、基礎平面圖、三層梁平法施工圖、三層板平法施工圖、屋頂梁平法施工圖、基礎平面圖、屋頂板平法施工圖、二層梁平法施工圖、二層板平法施工圖、樓梯剖面圖;
注:圖中所注尺寸除標高以米為單位,其余均以毫米為單位。本設計包含PDF格式版本,您可以通過PDF瀏覽器查看圖紙。
