建筑占地面積為：9.3m*11.7m；
建筑層數：三層；
建筑高度：10.8m（含屋頂）；坡屋頂；
設計功能：
一層：客廳、車庫、衛生間、臥室、餐廳、廚房；
二層：主臥室、儲藏間、臥室兩間、衛生間；
三層：露臺、活動室、儲藏間；
圖紙目錄：

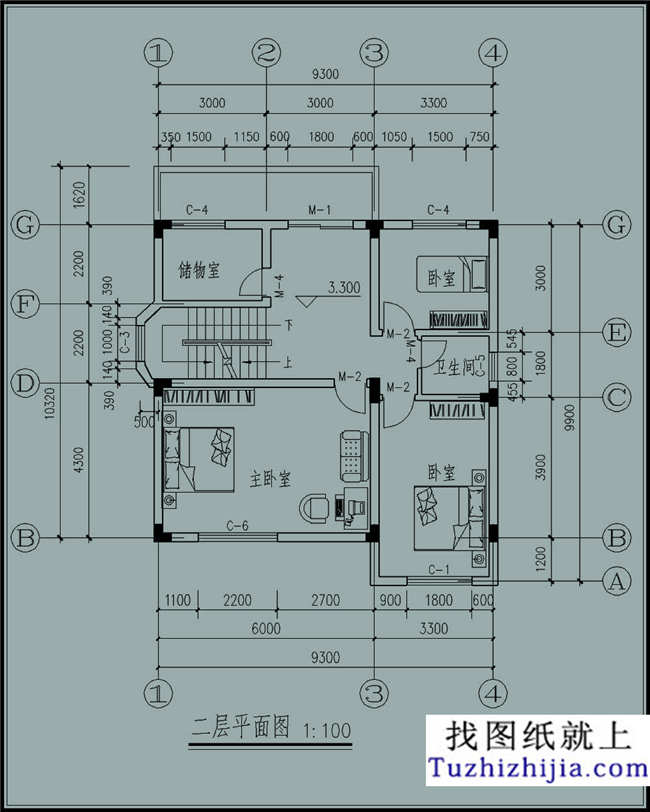

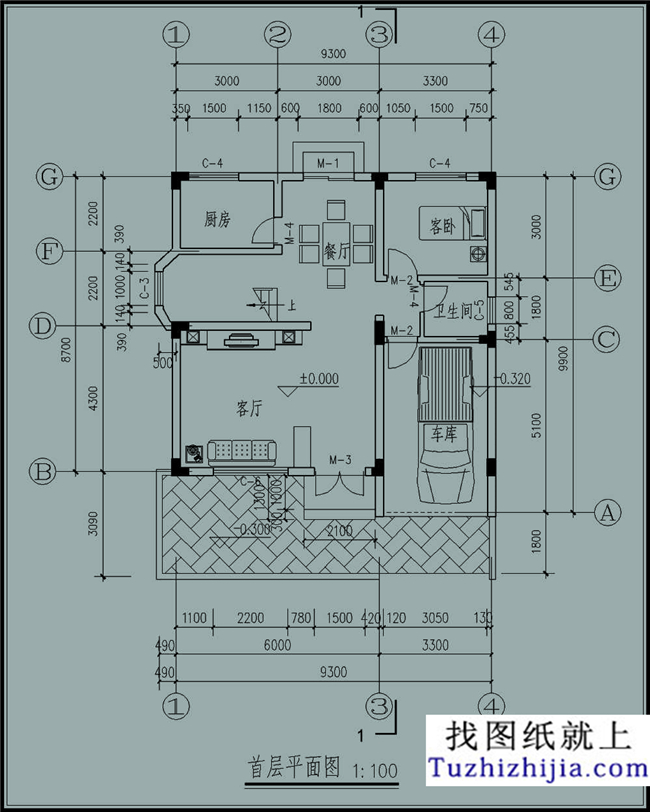

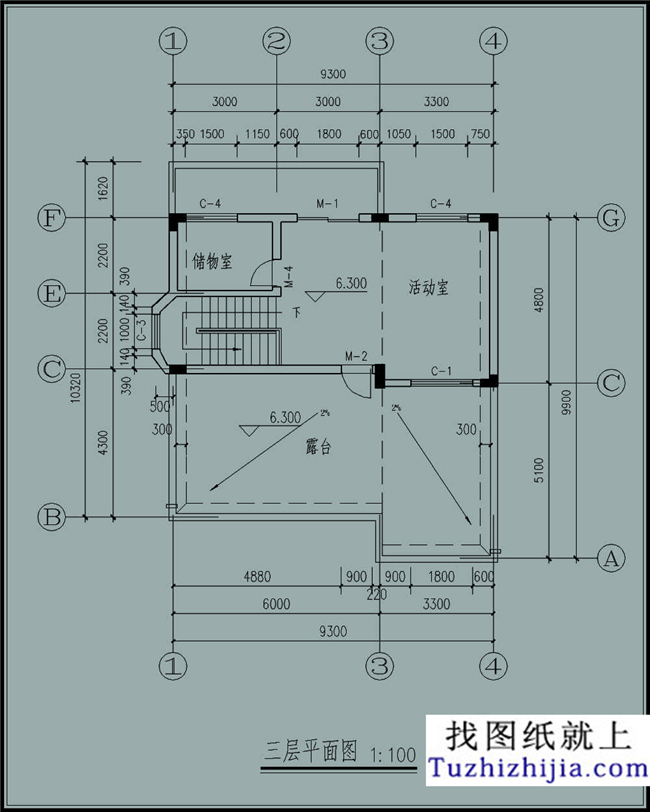

建筑：一層平面、二層平面、三層平面、屋頂平面、樓梯剖面、樓梯平面、南立面、北立面、側立面、1-1剖面圖、衛生間大樣圖、廚房大樣圖；
結構：結構說明（一、二）、基礎平面圖、柱網平面圖、二層梁配筋圖、二層板配筋圖、三層梁配筋圖、三層板配筋圖、屋頂梁配筋圖、屋頂梁配筋圖、節點、大樣圖。
本套圖紙包括DWG（可瀏覽修改編輯及打印）和高清PDF（打開瀏覽更方便，PDF圖紙顯示線條粗細快捷鍵為：ctrl+5）兩種格式。
本工程為半框架半磚混結構住宅樓。尺寸單位：標高以米為單位，其它均以毫米為單位。本建筑安全等級為二級，使用年限為50年，耐火等級為二級，砌體結構施工質量控制等級B級。本結構設計計算程序?yàn)榻ㄑ性篜KPM系列2005年5月單機版。
本建筑安全等級為二級，使用年限為50年，耐火等級為二級,砌體結構施工質量控制等級B級。
本工程按七度地震烈度設防。
本工程采用天然地基，地基承載力特征值f^Lat^L=150KPa。
條形基礎埋置深度變化時，應做成1：2梯級連接，除特殊情況外，施工時一般按圖一處理。
若施工時發現實際地質情況與設計要求不符，請通知勘察、設計、監理、業主等單位共同研究處理。
防潮層（DQL）以下砌體用MU10磚、M10水泥砂漿砌筑。
地基基礎設計等級為丙級。
所有圖紙是經過圖紙之家專業工程師詳細校對后，確認無誤發布的，本套圖紙可以直接用于建房施工，圖紙齊全，請您放心！（描述只展示效果圖和平面圖，具體圖紙數目請查看圖紙目錄）
