圖紙介紹:戶型為3層獨棟別墅,框架結構,帶全套設計圖紙和高清外觀效果圖,占地面積200.26平方米,建筑面積595.26平方米,建筑高度13.656米。本戶型采用坡屋面,外觀造型古樸大方,色彩清新淡雅,富有古色古香的韻味;房間尺度設計適宜,空間利用率高,明廚明衛,各使用空間都有較好的采光通風。
占地面積:18.44m*12.5m,200平方米左右;
建筑層高:三層;
建筑高度:13.656米(含屋頂);
設計功能:一層設有客廳、餐廳、廚房、臥室(帶衣柜和獨立衛生間)、衛生間;二層設有起居室(帶露臺)、1樓懸空客廳、餐廳、吧臺、廚房、衛生間、臥室(帶獨立衛生間和衣柜);三層設有起居室、3間臥室(帶獨立衛生間、衣柜和露臺)、衛生間;

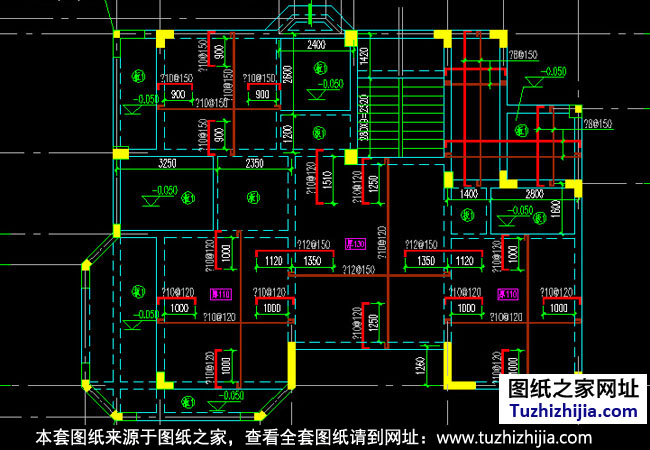

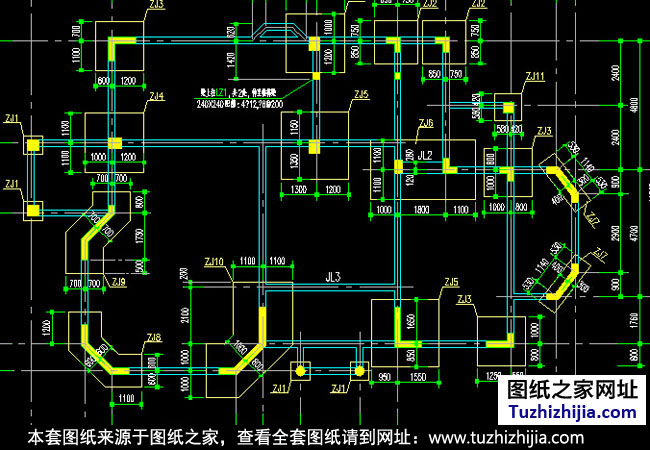

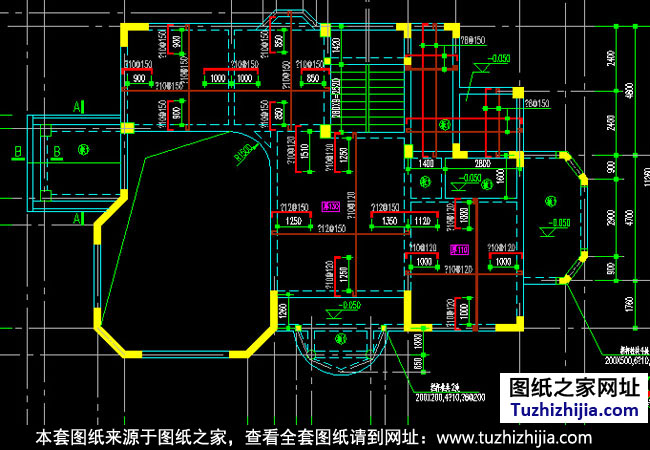

圖紙目錄:一層平面、二層平面圖、三層平面圖、屋頂平面、南立面、北立面、東立面西立面、節點圖、大樣圖、1-1剖面圖、樓梯平面圖、剖面圖、大樣圖、效果圖2張;結構:結構施工說明、基礎施工說明、基礎結構平面圖、-0.600~4.050柱平法施工圖、4.050~7.350柱平法施工圖、坡屋面板配筋圖、13.600梁平法施工圖、7.350~13.600柱平法施工圖、二層板配筋圖、4.050梁平法施工圖、三層板配筋圖、7.350梁平法施工圖、10.650(空架層)結構布置圖、樓梯結構剖面圖、節點圖等。
本套圖紙包括DWG(可編輯修改,可打印出圖)和高清PDF(不可編輯修改,可打印出圖)兩種格式。
