開間：18.00米 進深：13.8米
占地面積：234.22平米
建筑面積：858.09平米
設計功能：
地下室：儲藏室、衛生間；
一層：客廳、玄關、餐廳、廚房、臥室、棋牌室、儲藏室、衛生間;
二層：臥室x3、書房、衛生間x3、客廳上空、陽臺；
三層：臥室x3、衛生間x2、儲藏間、露臺x2;
圖紙詳情：

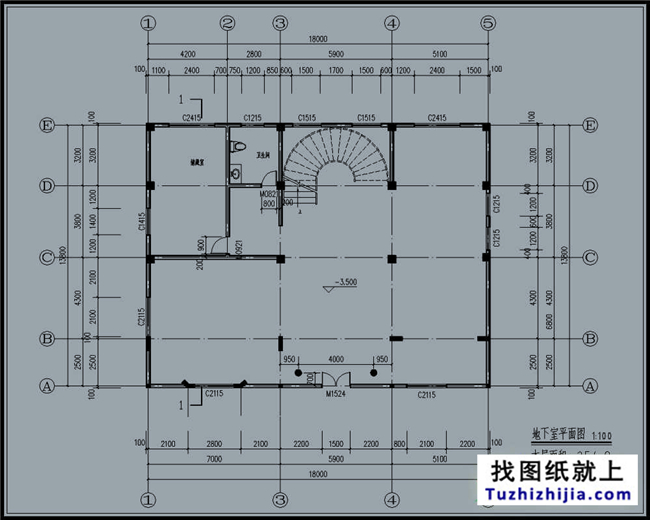

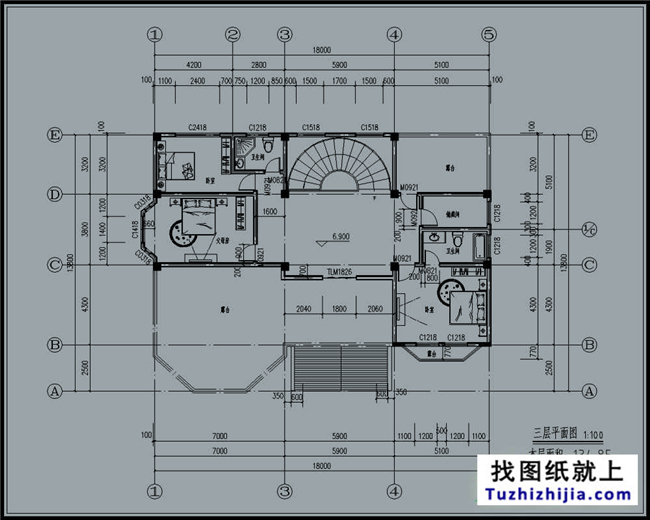

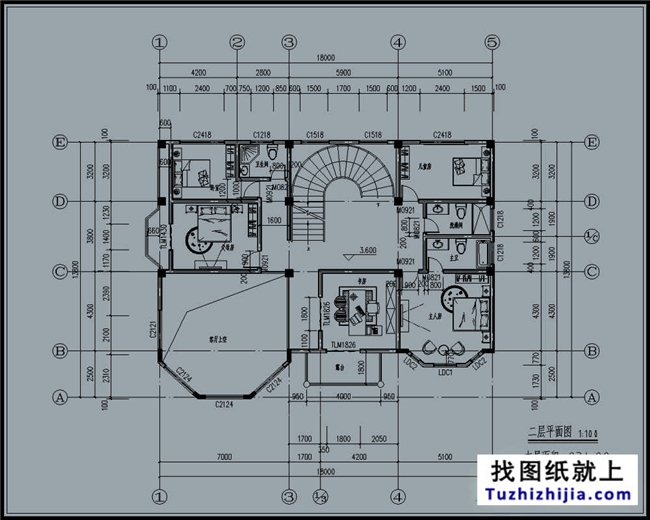

建施：建筑設計總說明、門窗表、地下室平面圖、一層平面圖、二層平面圖、三層 平面圖、屋頂平面圖、東立面圖、南立面圖、西立面圖、北立面圖、1-1剖 面圖、門窗大樣、樓梯平面圖、樓梯剖面圖；
結施：結構設計總說明、、基礎平面布置圖、基礎大樣圖、一層以下拄定位及配筋 圖、一層拄定位及配筋圖、二層拄定位及配筋圖、三層柱定位及配筋圖、四 層拄定位及配筋圖、負一層梁配筋圖、一層梁配筋圖、一層板配筋圖、二層 梁配筋圖、二層板配筋圖、三層梁配筋圖、三層板配筋圖、屋面梁配筋圖、 屋面板配筋圖、樓梯結構詳圖；
水施：給排水設計說明及圖例、地下室給排水平面圖、一層給排水平面圖、二層給 排水平面圖、三層給排水平面圖、給水系統圖、排水系統圖、衛生間大樣圖 太陽能熱水器接管示意圖；
電施：電氣設計說明及圖例、地下室照明平面圖、一層照明平面圖、二層照明平面 圖、三層照明平面圖、地下室插座平面圖、一層插座平面圖、二層插座平面 圖、三層插座平面圖、 地下室接地及弱電平面圖、一層弱電平面圖、二層 弱電平面圖、三層弱電平面圖、屋頂防雷裝置平面圖、配電系統圖、衛生間 局部等電位聯接示怠詳圖、弱電系統圖。
