圖紙介紹：帶車庫三層自建別墅設計圖紙，客廳中空，外觀洋氣時尚，這款戶型非常受歡迎，文化石加淺黃色的磁磚拼接，讓整個房子顯的很大氣，大窗戶的外觀，既有設計感，又讓房子變的明亮起來。
占地面積：15.5m*12.7m，一層占地170平方米左右；
建筑層高：三層；
建筑高度：13.1米（含屋頂）；
設計功能：

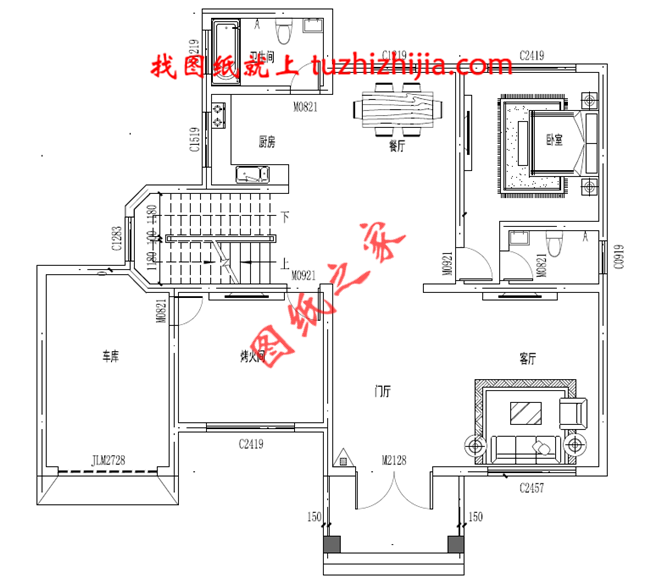

一 層：客廳、廚房、餐廳、臥室（帶衛生間）、衛生間、烤火間（可做臥室）、車庫；

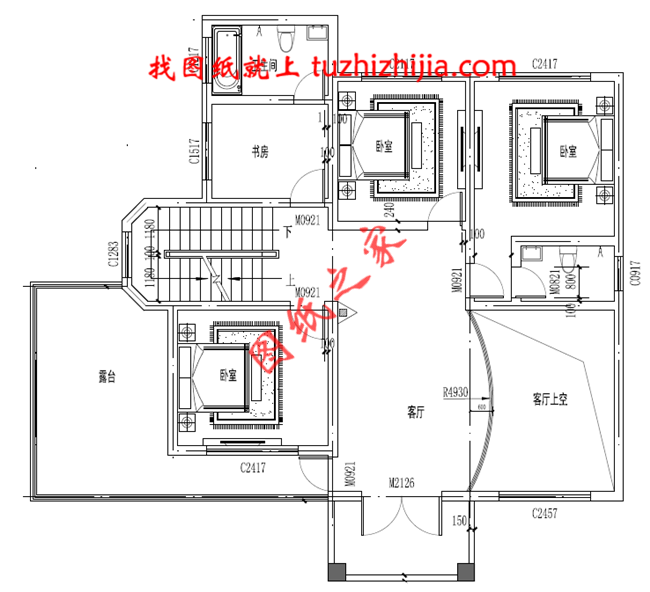

二 層：客廳、客廳上空、臥室（帶衛生間）、臥室x2、書房、衛生間、露臺；
三 層：臥室（帶衛生間）、臥室、書房、衛生間、多功能房、露臺×2；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
全套A3設計圖+效果圖，拿到即可施工。
