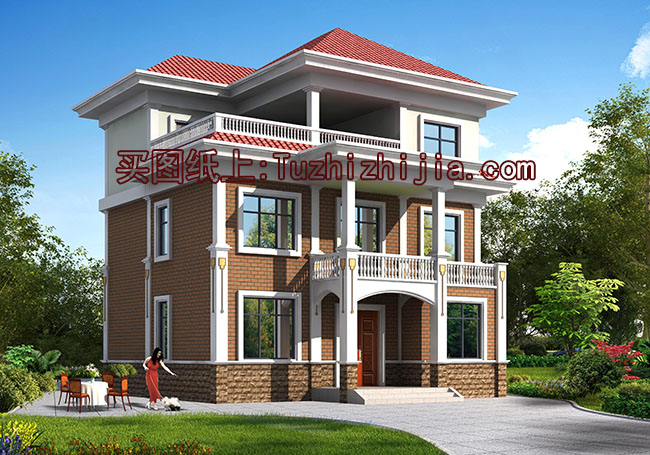

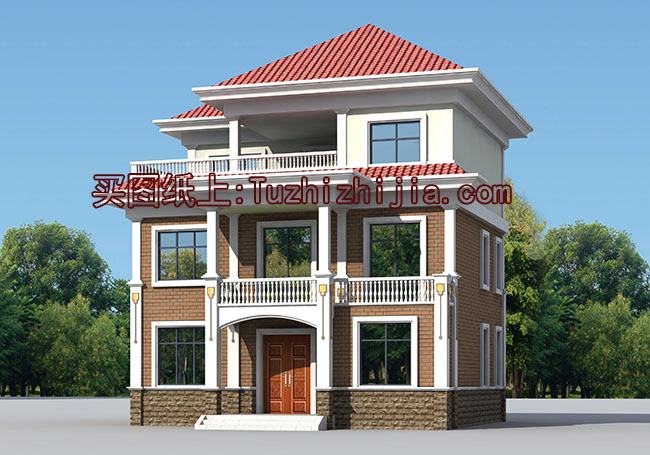

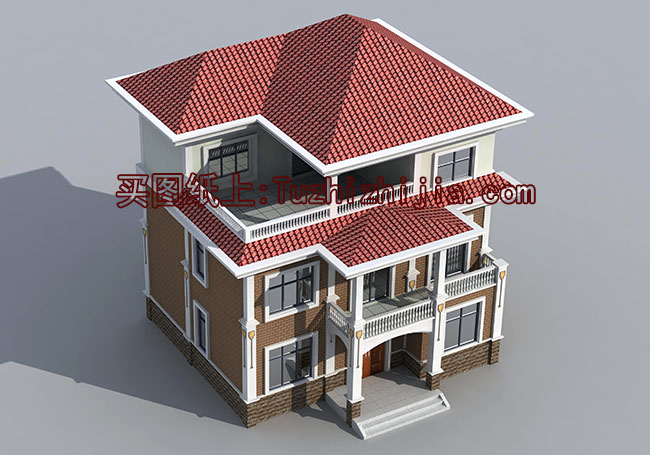

圖紙介紹：本戶型為三層獨棟帶露臺房屋設計圖，含外觀圖片，本方案外觀大氣、美觀，整體協調，戶型布局合理，功能分區明確，二層以居住為主，三層以活動娛樂為主，三層帶一個露天露臺，一個不露臺陽臺，滿足各種需求，設計師推薦戶型。
占地面積：11.0m*10.0m，110平方米左右；
建筑層高：三層；
建筑高度：13.15米（含屋頂）；
設計功能：

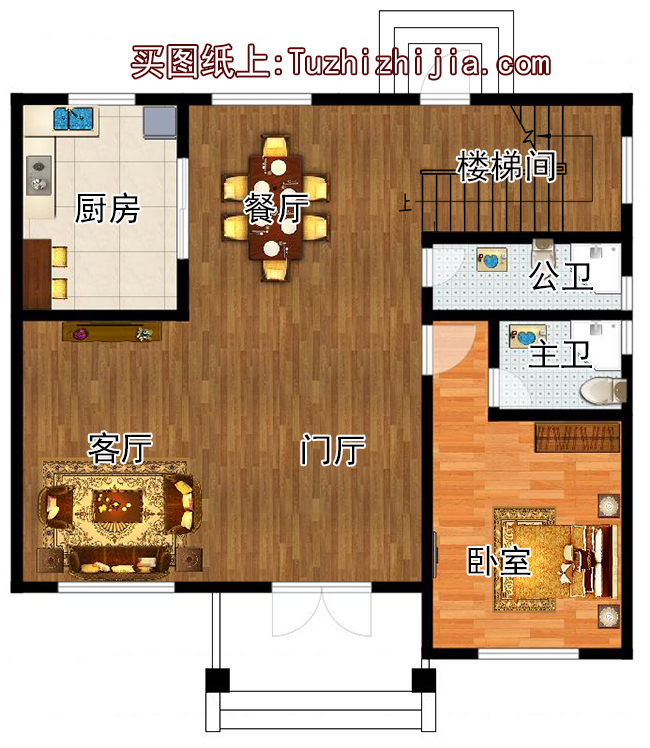

一 層：門廳、客廳、餐廳、廚房、主臥（帶衛生間）、衛生間；

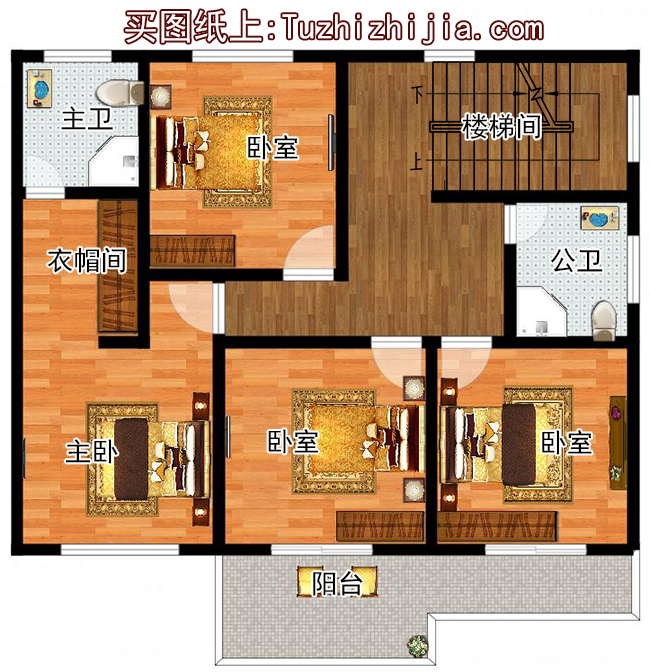

二 層：主臥（帶衛生間、衣帽間）、臥室x3、陽臺x2；

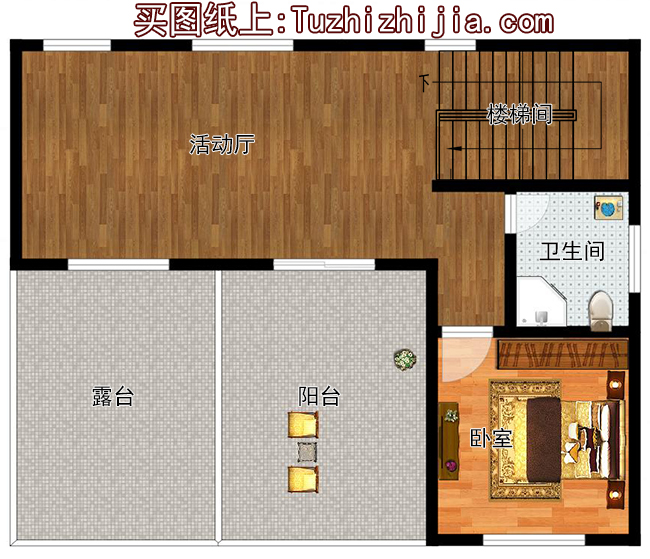

三 層：活動廳、臥室、衛生間、露臺、大陽臺（不露天）；
圖紙目錄：
建 筑 圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗表；
結 構 圖：結構設計總說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖；
給排水圖：給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、給排水系統圖；
電 氣 圖：電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖；
全套A3設計圖+效果圖，拿到即可施工。
