建筑層數：三層
占地尺寸：面寬11.8米x進深13.9米
占地面積：147.9平方
造價預算：29萬
建筑總面積/總層高：412.7平米（不含入戶平臺、陽臺、露臺）/總高12.3米，屋檐口高10.1米
施工圖(建施圖、結施圖、水施圖、電施圖）共42張，效果圖2張。
建施圖指（建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、門窗、節點詳圖等）18張
結施圖指（結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構有關的圖紙）12張
水施圖指（水路說明、給水系統、排水系統、給排水詳細布置等）4張
電施圖指（電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等）8張
平面功能介紹：

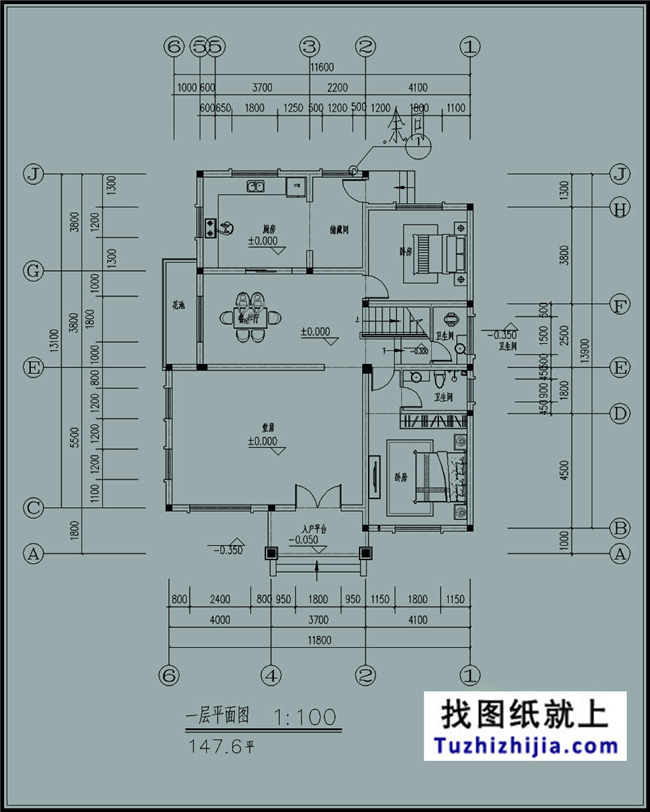

一層：兩室一廳一廚兩衛一樓梯一堂屋
門廊（7.8㎡）進門右邊前面堂屋（43.2㎡），進門左邊前面老人房帶衛生間（22/5.2㎡），左邊中間樓梯/公衛（10.9/3.5㎡）右邊中間餐廳（22.3㎡），右邊后面廚房/儲物間（16.5㎡/8.9㎡），左邊后面臥室（15.8㎡）。以上均為單空間建筑面積。

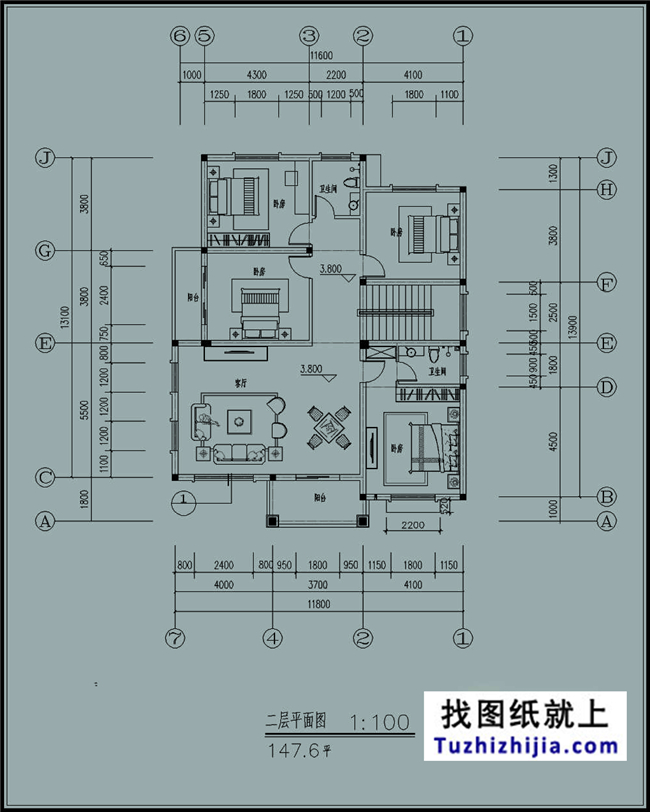

二層：四室一廳兩衛一樓梯兩陽臺（二樓有兩個方案在這我介紹一個方案）
左邊前面主臥帶衛生間（22/5.2㎡），右邊前面客廳加棋牌室/陽臺（43.2/7.8㎡），左邊中間樓梯加過道（21.2㎡），左邊后面臥室（15.8㎡），右邊中間臥室/陽臺（16.4/4.6㎡），后面中間公衛（5.8㎡），右邊后面臥室（16.5㎡）以上均為單空間建筑面積。

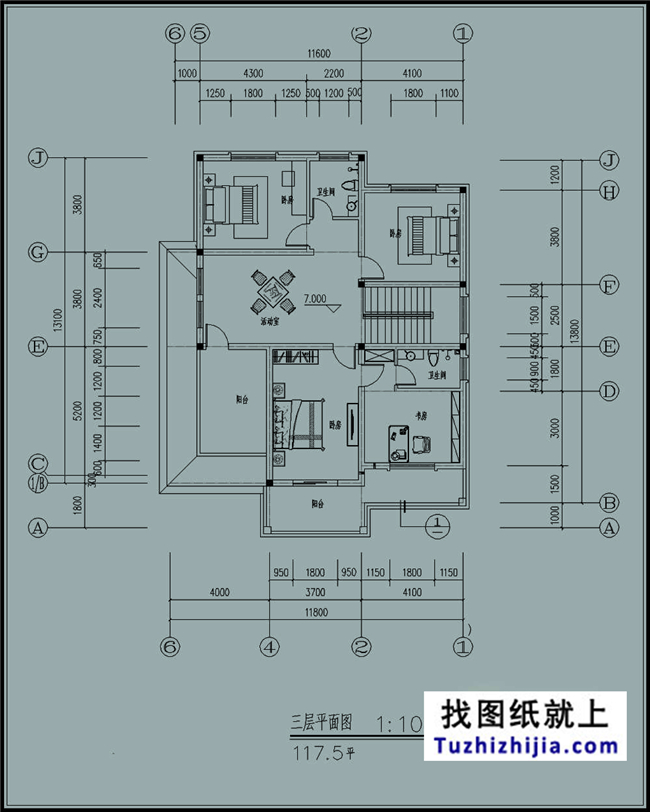

三層：三室一活動室兩露臺兩衛生間一樓梯
左邊加中間的前面露臺（14.3㎡），右邊前面露臺（12.3㎡）左前面加中間主臥室/書房兼衣帽間/帶后面衛生間（22/15.4/5.2㎡），左邊中間活動室（20.8㎡），左邊中間雙跑樓梯和過道（14.1㎡），后面中間衛生間（5.8㎡），左邊后面臥室（15.8㎡），右邊后面臥室（16.5㎡）以上均為單空間建筑面積。
