建筑層數：三層；
占地面積：109平方米
開間：13.8米，進深：8.1米，
造價預算：26萬
建筑高度：11.38米（帶坡屋頂）；
設計功能：

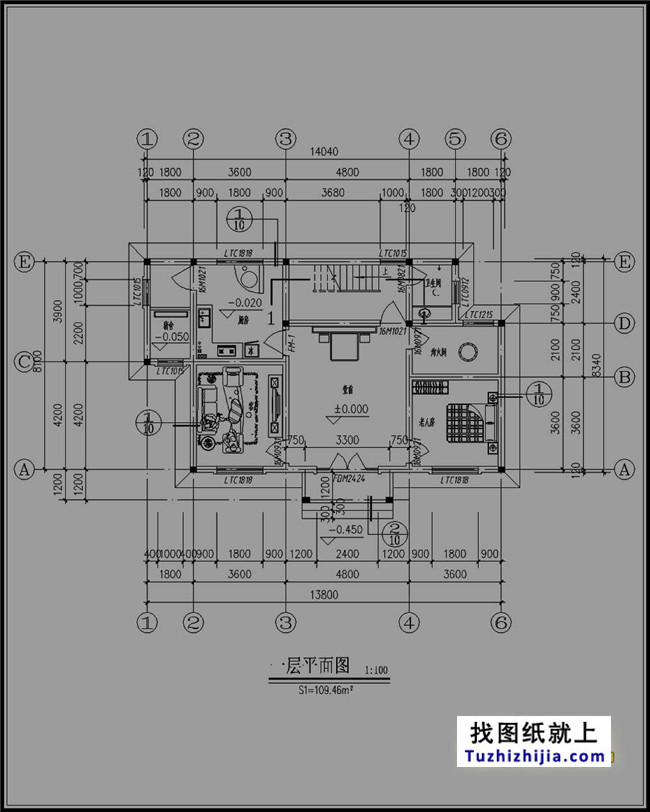

一層：堂屋、老人房、客廳、廚房、豬舍、烤火間、衛生間；

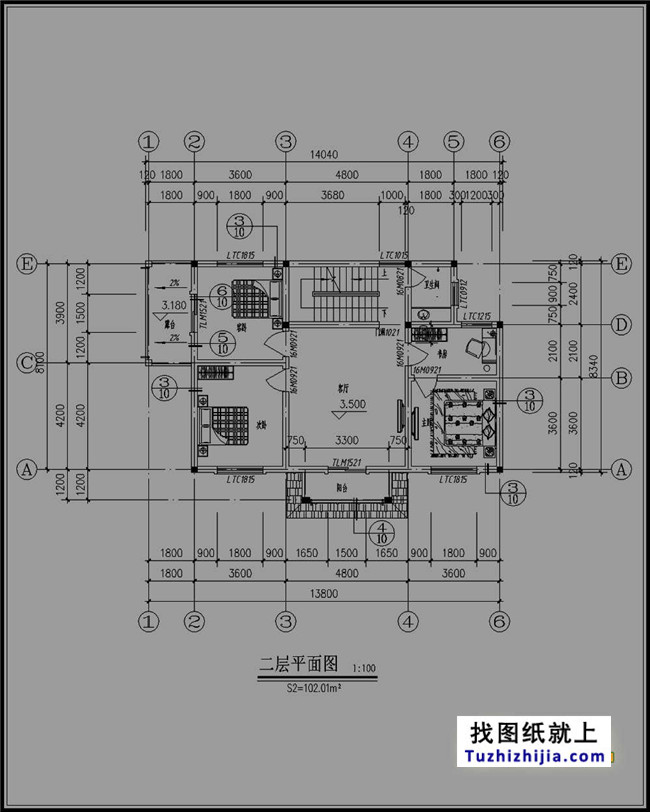

二層：主臥、書房、客廳、陽臺、次臥、客臥、露臺、衛生間；

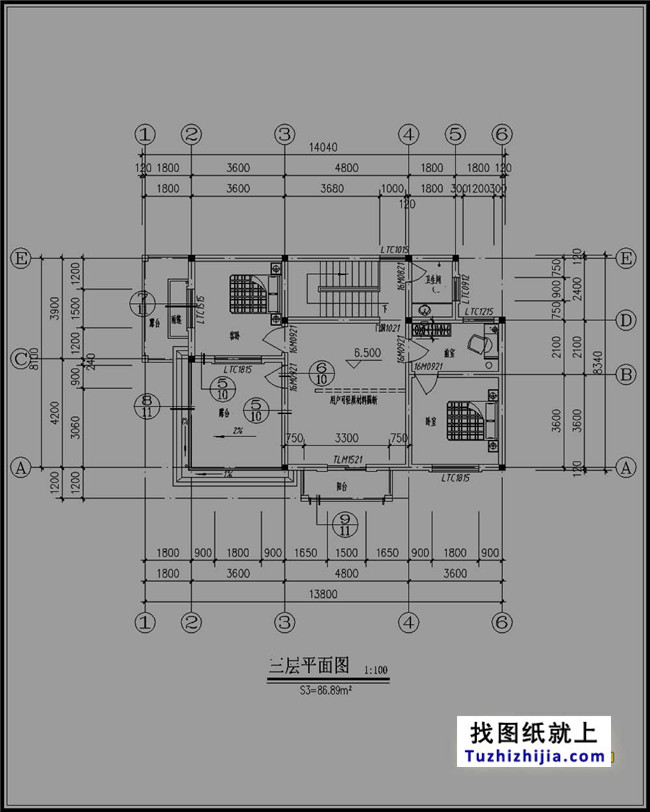

三層：臥室、前室、衛生間、客臥、陽臺、露臺。
圖紙目錄：
建筑圖：建筑施工圖設計總說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面、右立面、后立面、左立面、1-1剖面、門窗匯總表、樓梯平面布置圖、節點詳圖一節點詳圖二；
結構圖：結構設計總說明、構造詳圖、基礎平面布置及配筋圖、柱位平面布置及配筋圖、3.470m梁施工圖、6.470m梁施工圖、9.870m梁施工圖、3.470m樓板配筋圖、6.470m樓板配筋圖、屋面樓板配筋圖、樓梯結構平面圖、樓梯結構剖面圖、節點配筋；
給排水：給排水設計說明與圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂排水平面圖、衛生間大樣圖 、給排水系統圖；
電路：電氣設計說明、圖例、配電系統圖、弱電系統圖、一層配電平面圖、二層配電平面圖、三層配電平面圖、基礎接地平面布置圖、屋頂防雷平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖；

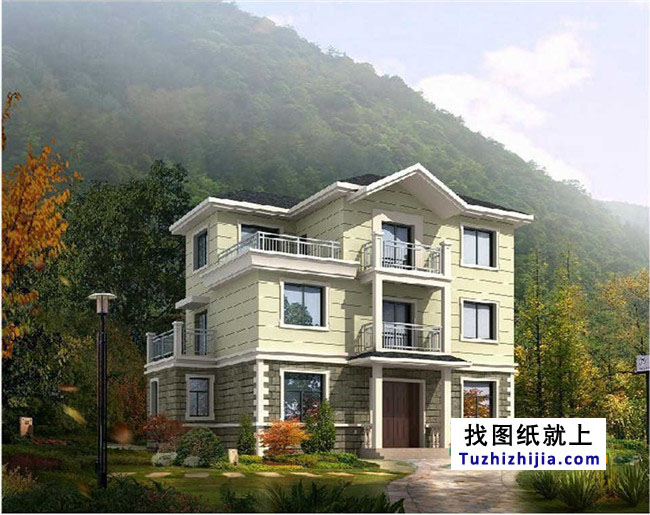

所有圖紙是經過建筑圈網各專業工程師詳細校對后，確認無誤發布的，本套圖紙可以直接用于建房施工，圖紙齊全，請您放心！（描述只展示效果圖和平面圖，具體圖紙數目請查看圖紙目錄）
本工程為某處農居房屋設計圖，用地面積為134.5平方米，占地面積為109.46平方米，總建筑面積為298.36平方米，總建筑高度為11.835米（屋脊最高處）。；
建筑耐火等級設計為二級，主要結構形式為磚混結構。設計使用年限為五十年，安全等級二級，屋面防水Ⅱ級，防雷為三類。
本工程采用柱下獨立及墻下條形基礎，基礎混凝土等級除圖中注明者外，其余均為C25；
本工程甲方未提供地質報告，地基承載力要求達到fak=200KN/㎡，待甲方提供地質報告后，基礎再做調整，方可作為施工圖使用要求入巖深度500mm以上；超挖部分用C15毛石混凝土滿灌至基礎設計標高。基槽開挖好后經有關部門驗槽，合格后方可進行下一道工序施工。
基槽開挖時應采用有效排水措施，基坑內不得積水，采用機械開挖時，應注意保護基坑土的結構不受擾動。應至少保留300厚的人工開挖厚度。
在施工過程中若遇地層分布與地質資料不符或其他異常情況，應及時與設計單位協商解決，切勿盲目施工。
