建筑占地面積：15m*13.5m；
建筑層數：三層；
建筑高度：12米（含屋頂）坡屋頂；
設計功能：

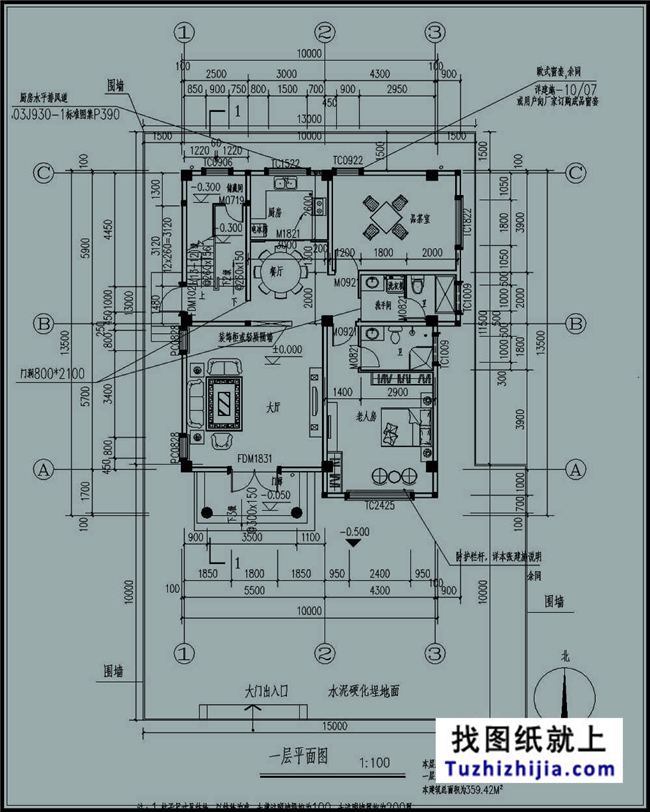

一層：大廳、老人房、餐廳、廚房、品茶室、衛生間；

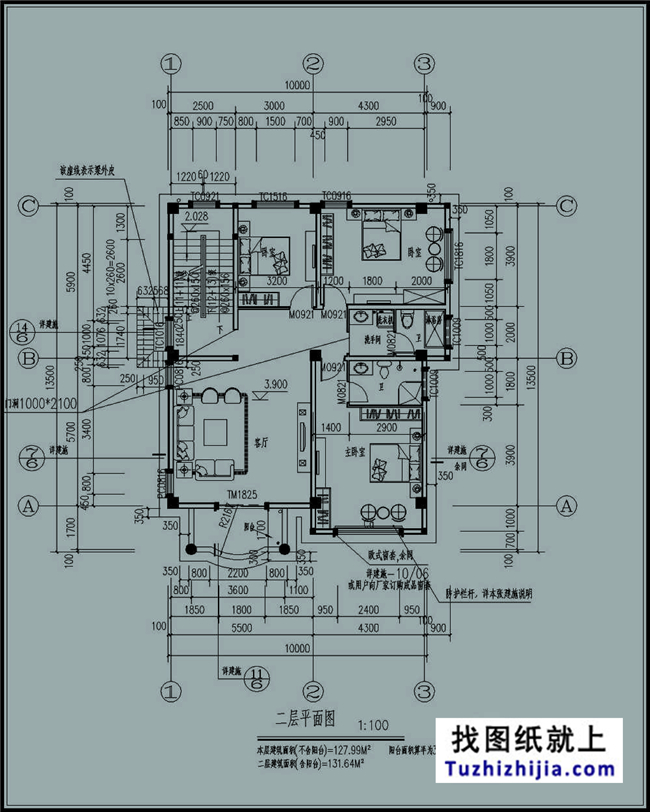

二層：客廳、主臥室、2間臥室、衛生間；

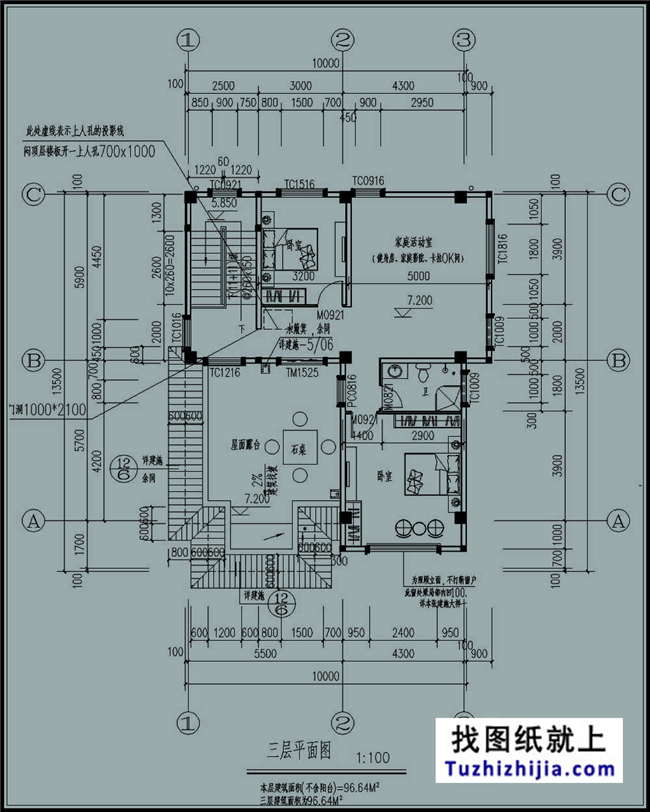

三層：屋面露臺、2間臥室、家庭活動室、衛生間；
圖紙目錄：
建筑：效果圖、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、總平面示意圖、1-1樓梯剖面圖、墻身大樣、節點詳圖、東軸立面圖、西軸立面圖、南軸立面圖、北軸立面圖、室間材料表、建筑設計統一說明；
電氣：電氣設計總說明、一層弱電平面圖、一層弱電平面圖、三層弱電平面圖、基礎接地平面圖、三層電氣平面圖、屋頂防雷平面圖、一層電氣平面圖、二層電氣平面圖、配電系統圖、配電干線示意圖、智能家居配線系統圖；
結構：一二層柱配筋平面圖、三層肋板平面布置圖、屋面層肋板平面布置圖、基礎平面布置圖、基礎梁配筋圖、樓梯配筋圖、二層結構平面圖、二層梁配筋圖、三層結構平面圖、三層梁配筋圖、屋面梁配筋圖、屋面層結構平面圖、三層柱配筋平面圖、大樣配筋圖；
給排水：一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、給水管道透視圖 、排水管道透視圖、設計說明、參考圖集、圖例。
本工程結構形式：本工程為地上三層，鋼筋混凝土框架結構。
建筑總高度：11.0m（室外地面至屋頂檐口）。一層層高為3.9米，二~三層高均為3.3m。
本工程建筑正常使用年限為50年。
本工程按七度抗震設防，防火按二級耐火等級設計。建筑設計等級為三級; 所有圖紙是經過圖紙之家專業工程師詳細校對后，確認無誤發布的，本套圖紙可以直接用于建房施工，圖紙齊全，請您放心！（描述只展示效果圖和平面圖，具體圖紙數目請查看圖紙目錄）
