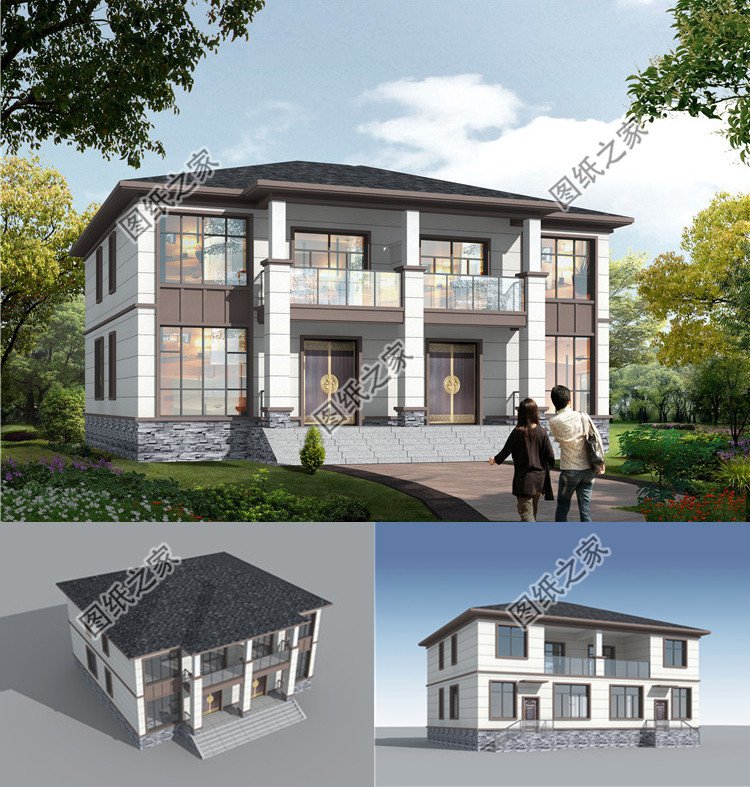

圖紙介紹:造價便宜的二層雙拼別墅設計方案,村里獨此一家,兄友弟恭讓人眼紅.設計美觀大氣中式風,外觀上極具層次感,大而不呆。設計獨立大門,兩家住在一起互不影響,適合農村兩兄弟建造。共用陽臺設計也是亮點,使室內與室外產生良好互動,盡情享受室外優質環境。戶型十分漂亮,多窗設計,為室內增加采光度。坡屋頂方便排水,不論南方還是北方,都是非常合適建造的。
占地面積:18.6m*12.8m,224平方米左右,單戶112平方米左右;
建筑層高:二層
建筑高度:10.9米
設計功能:

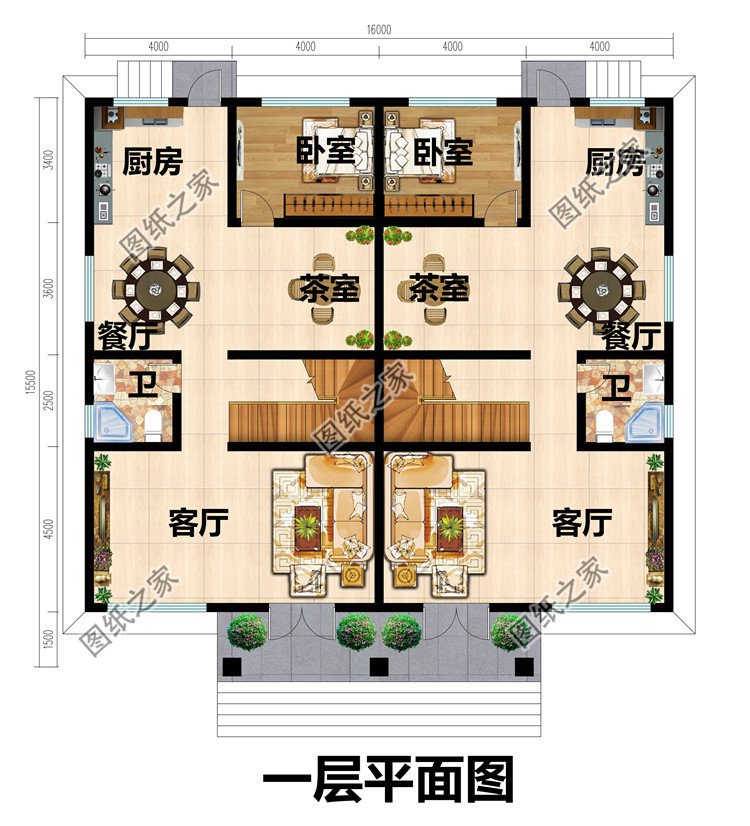

一層房屋戶型:客廳、廚房、餐廳、臥室、茶室、衛生間;

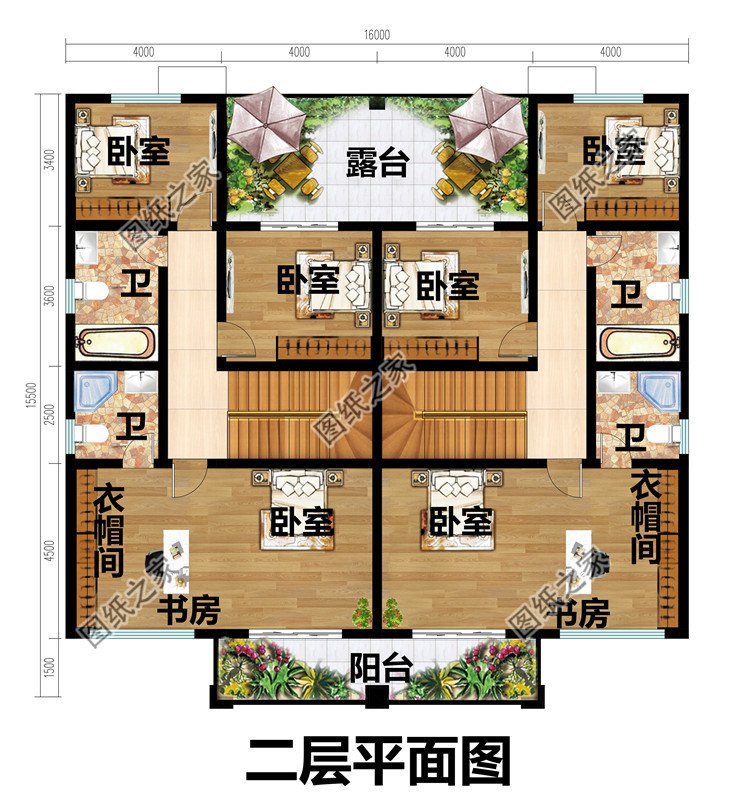

二層房屋戶型:臥室(帶衣帽間,衛生間)、臥室、衛生間、共用陽臺;
圖紙目錄:
建 筑 圖:建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、樓梯大樣圖、節點大樣圖、門窗表等;
結 構 圖:結構設計說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、閣樓層梁結構平面圖、閣樓層板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖等;
給排水圖:給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間給排水詳圖、給排水系統圖等;
電 氣 圖:電氣設計說明、配電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等;
全套圖紙+高清效果圖,拿到即可施工!
