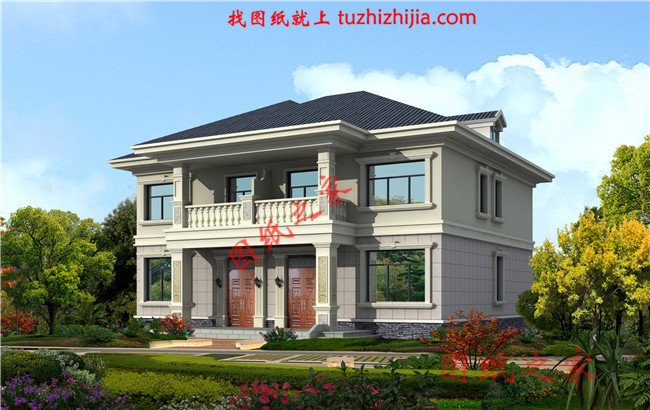

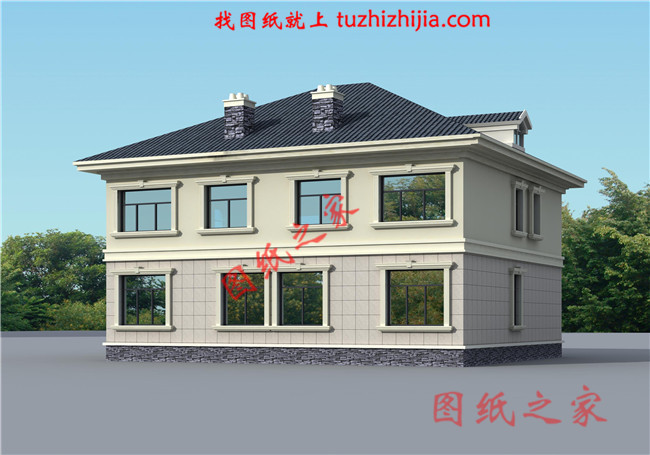

圖紙介紹：農村簡單雙拼小戶型，總面積190平方米，合理的利用了每一個空間，房屋的造型也是很美觀，從外墻到屋頂，哪怕是細節部分也處理的很到位。
占地面積：14m*12m，190平方米左右,單戶95平方米左右；（含門庭）
建筑層高：二層（含悶頂層）；
建筑高度：9米（含屋頂）；
設計功能：
一層房屋戶型：客廳、廚房、餐廳、衛生間；

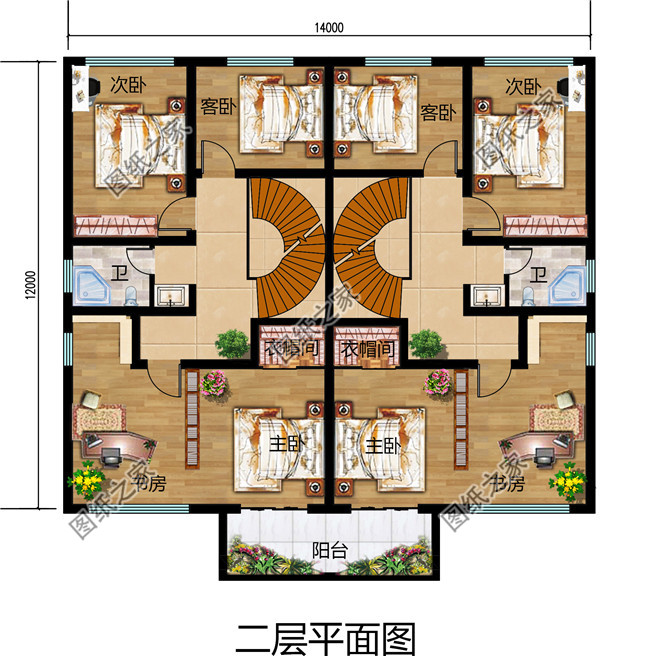

二層房屋戶型：主臥（帶書房、；衣帽間）、次臥×2、衛生間；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、樓梯大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、閣樓層梁結構平面圖、閣樓層板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間給排水詳圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
全套圖紙+高清效果圖，拿到即可施工！
