圖紙介紹：新款農村三層雙拼聯體別墅戶型圖，客廳中空，單戶120平米左右，此款雙拼別墅帶有中式婉約又有歐式恢宏靚麗，沒有過多的裝飾，造價經濟。房子后邊設計了儲藏間，方便儲存，如不需要可以自行去掉。
占地面積：18.0m*11.1m，240平方米左右，單戶面積120平左右；
建筑層高：三層；
建筑高度：11.64米（含屋頂）；
設計功能：
其中一棟的戶型：

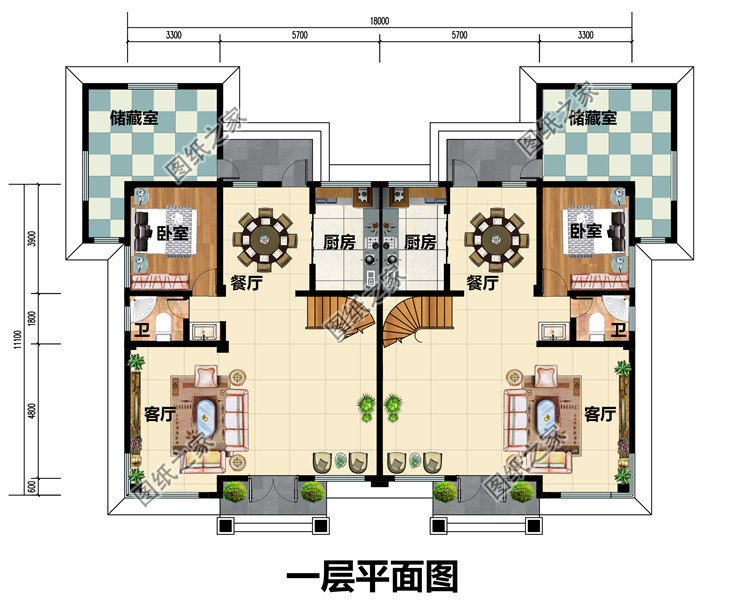

一 層：客廳、廚房、餐廳、臥室、衛生間、儲藏室；

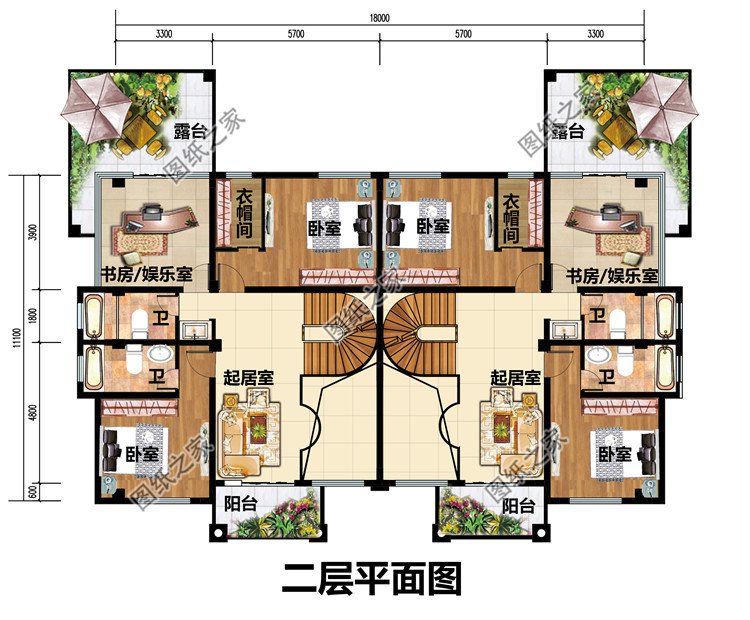

二 層：客廳上空、起居室、主臥（帶衛生間）、臥室（帶衛生間）、書房、衛生間、陽臺；

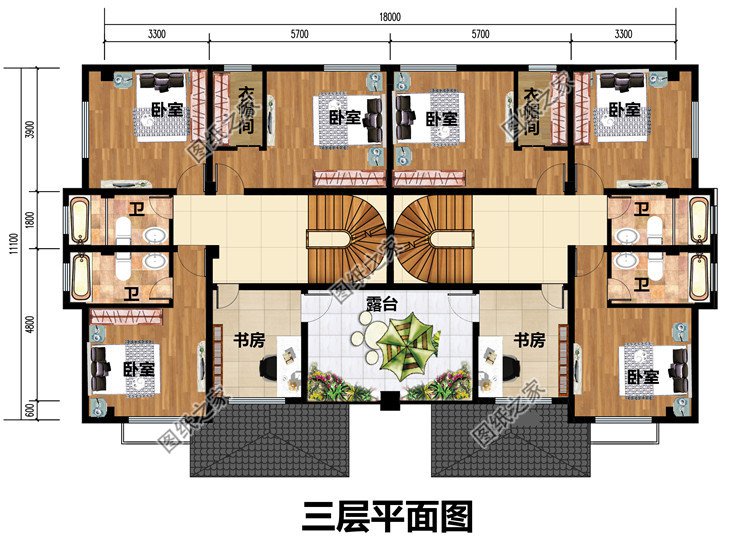

三 層：書房、主臥（帶衛生間）、臥室（帶衣帽）、臥室、衛生間×2、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明及實例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖等；
全套A3施工圖+彩色效果圖，拿到即可施工。
