占地面積:20.76m*13.55m,252平方米,單棟126平方米;
建筑層高:一層;
建筑高度:6.51米(含屋頂);
設計功能:
一層:客廳x2、廚房x2、餐廳x2、臥室x5、臥室(帶衛生間)、臥室(帶衛生間衣帽間)衛生間x2。

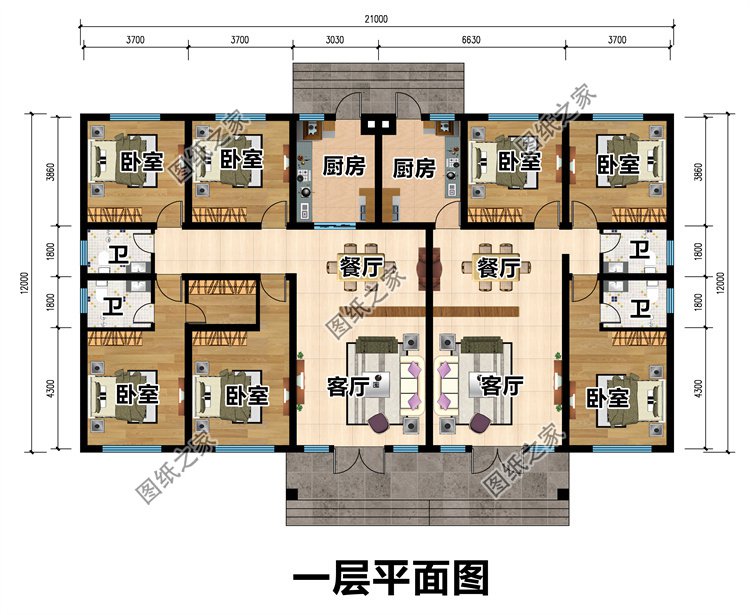

圖紙目錄:
建 筑 圖:一層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門窗表等;
結 構 圖:基礎平面布置圖、一層柱配筋圖、一層頂梁平法施工圖、一層頂板結構平面圖等;
給排水圖:一層給排水平面圖、給排水系統圖等;
電 氣 圖:一層照明平面圖、一層插座平面圖、一層弱電平面圖等;
全套圖紙+高清效果圖,拿到即可施工!
