占地面積：15.8m*11.14m，171.62平方米,單戶85.81平方米；
建筑層高：二層
建筑高度：11.5米
設計功能：

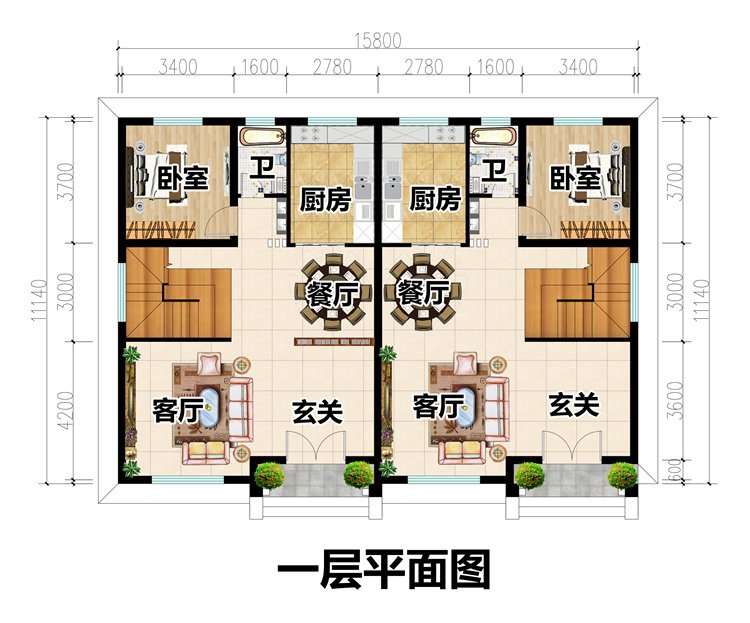

一層戶型（單戶）：客廳、廚房、餐廳、臥室、衛生間；

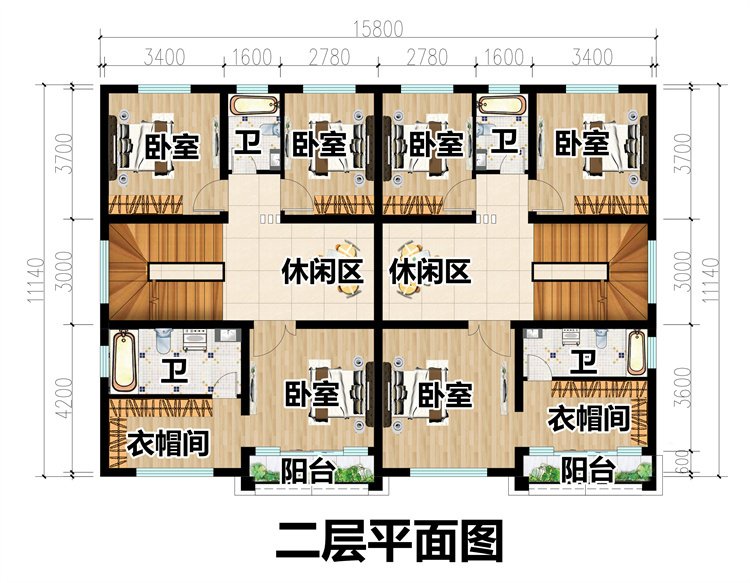

二層戶型（單戶）：休閑區、臥室（帶書房、衛生間）、臥室x2、衛生間、陽臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、樓梯大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、閣樓層梁結構平面圖、閣樓層板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間給排水詳圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
全套圖紙+高清效果圖，拿到即可施工！
