圖紙介紹：2019年新款別墅外觀圖，新中式風格，比簡歐大氣，時尚，面積小，布局好，內部空間合理緊湊、利用率高的自建房，保證你喜歡。
占地面積：12.4m*10.9m，一層占地135平方米左右；
建筑層高：三層；
建筑高度：11.2米（含屋頂）；
設計功能：

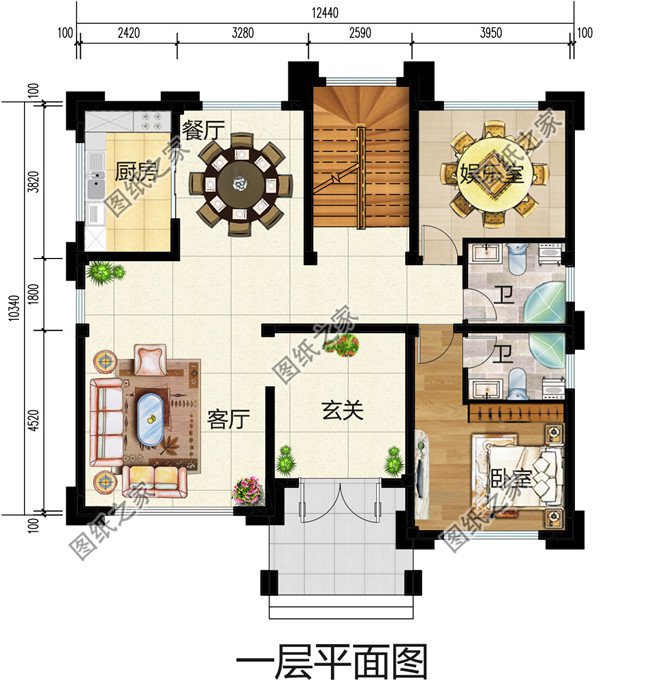

一 層：玄關、客廳、廚房、餐廳、臥室（帶衛生間）、娛樂室、衛生間；

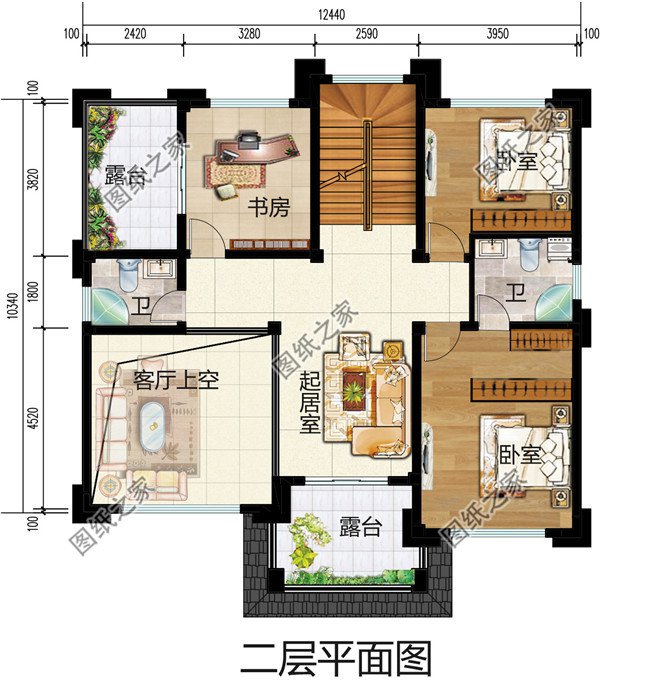

二 層：客廳上空、起居室、臥室（帶衛生間）、兒童房、書房，露臺、衛生間；
三 層：臥室（帶衛生間）、臥室x2、健身房、衛生間、大露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
全套A3設計圖+效果圖，拿到即可施工。
