圖紙介紹：2019最好看的農村三層樓房圖片及施工圖紙，這套戶型客廳寬敞，大面積采光窗設計為整體增添時尚現代感，是一個實用性和功能性很強的戶型，陽臺與露臺照相呼應。
占地面積：11.4m*11.5m，130平方米左右；
建筑層高：三層；
設計功能：

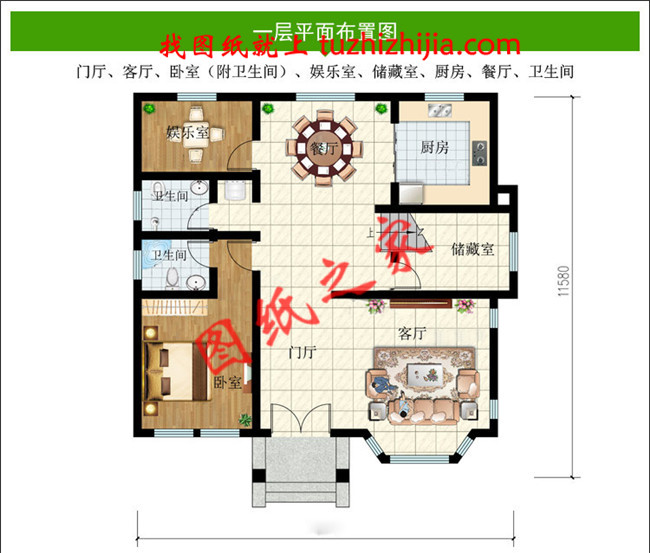

一 層：客廳、廚房、餐廳、臥室（帶衛生間）、娛樂室、公衛、儲藏間；

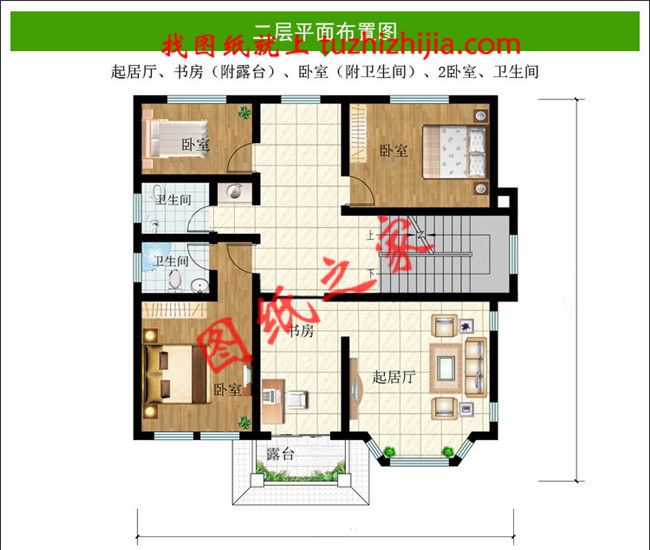

二 層：起居室、書房、臥室（帶衛生間）、臥室x2、公衛、露臺；

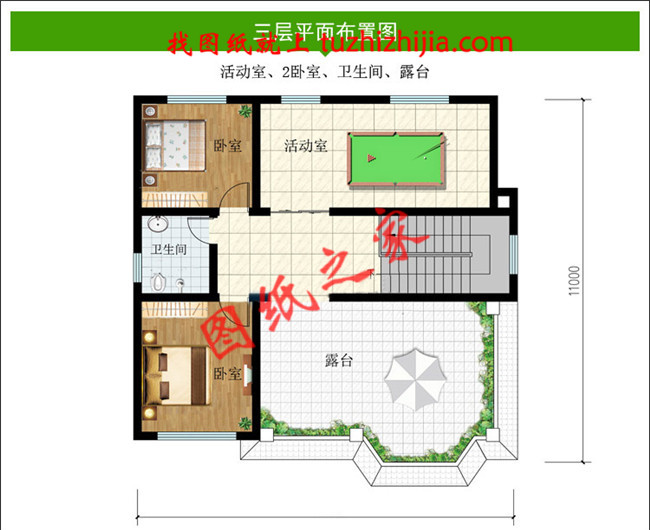

三 層：活動室、臥室×2、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
全套A3設計圖+效果圖，拿到即可施工。
