圖紙介紹：40萬左右兄弟雙拼四間三層戶型圖及全套圖紙，戶型簡單合理，你要的溫馨從這里開始。雙拼別墅最主要的一個優點就是，住宅采光面廣，使其擁有了更寬闊的室外空間。同時對于家有兩兄弟的人來說，雙拼房型的選擇更能節省占地面積，同時降低主體造價。
占地面積：18.0m*10.6m，184平方米左右，單戶92平左右；
建筑層高：三層；
建筑高度：13.25米（含屋頂）；
設計功能：

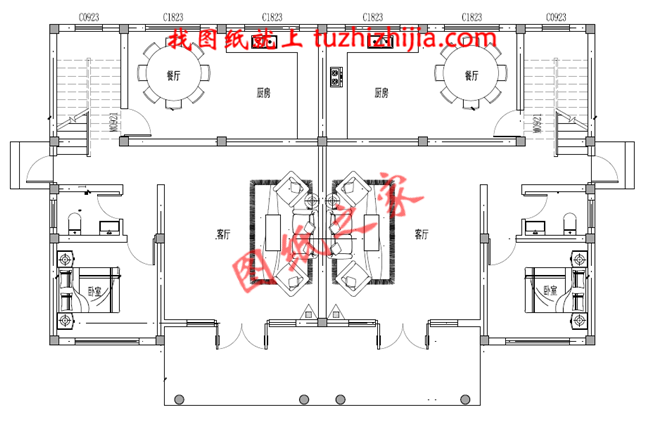

一層：客廳、餐廳、廚房、臥室、衛生間；

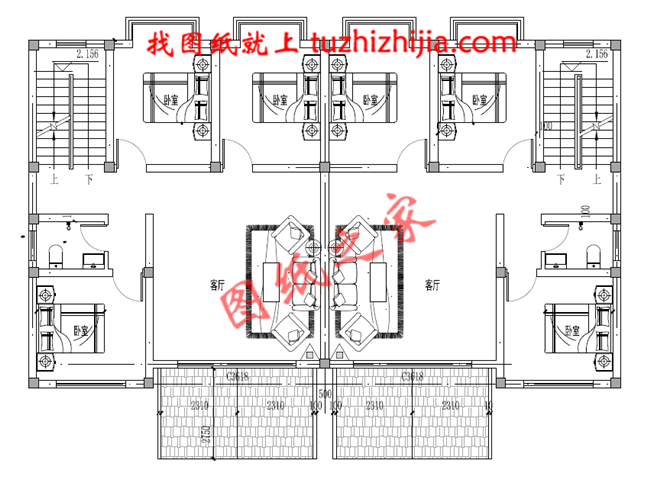

二層：客廳、臥室（帶衛生間）、臥室×3、衛生間；

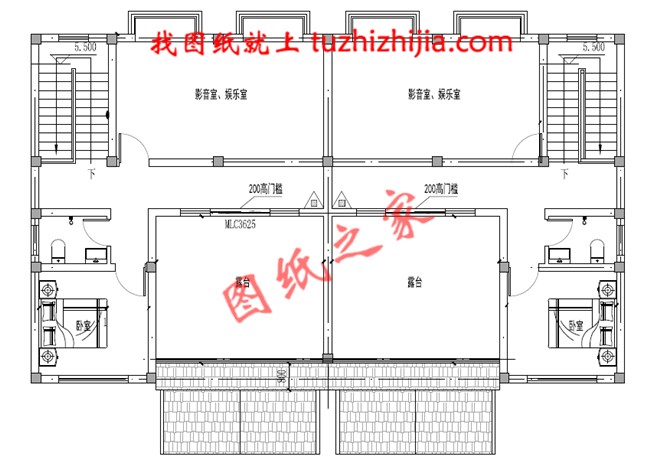

三層：臥室、娛樂室、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
本方案為A3施工圖+彩色效果圖，拿到即可施工。
